Handleiding

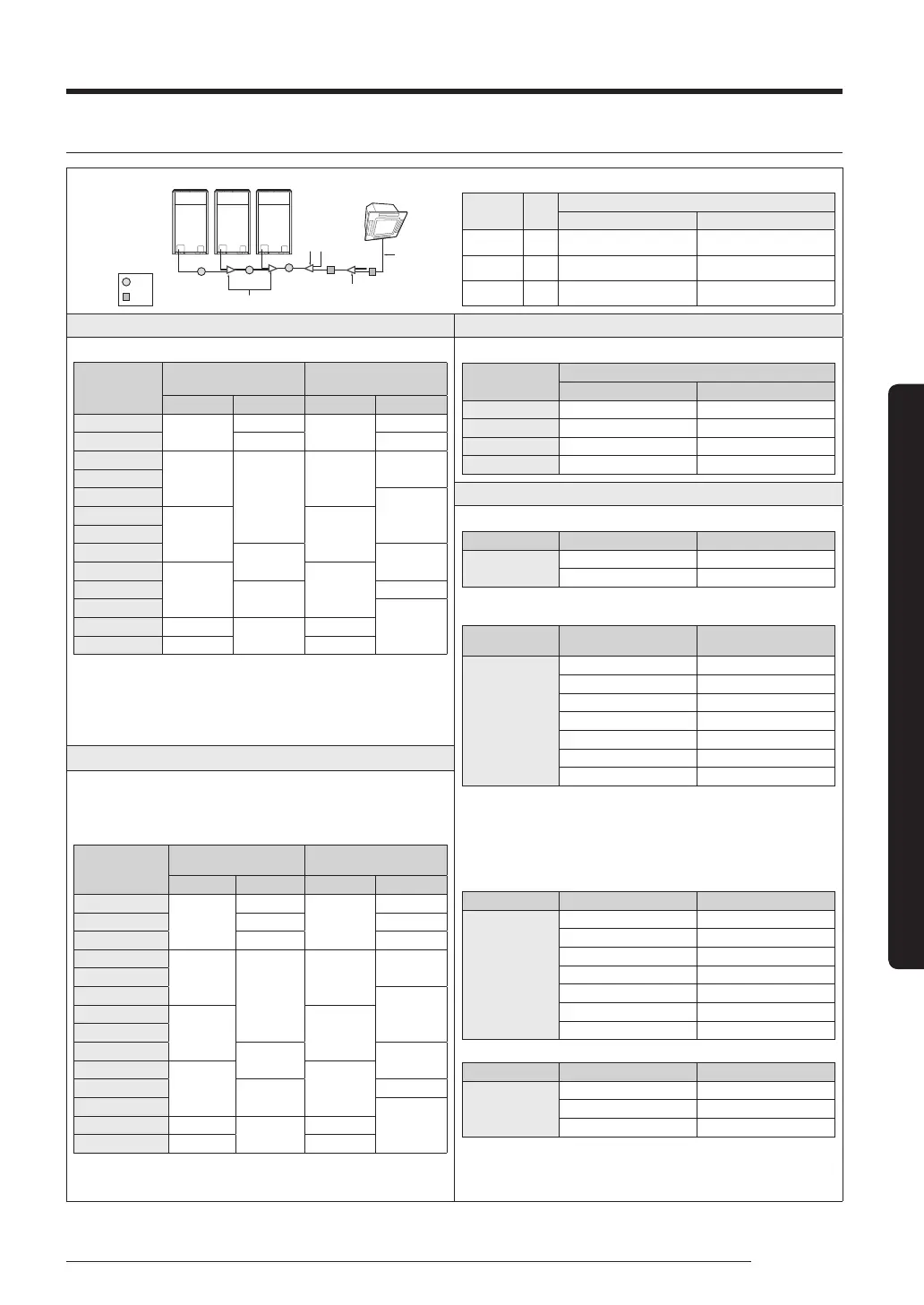

Je bekijkt pagina 11 van 54
11
Nederlands
Installatieprocedure
H/P
33,6kW 40,0kW
(D)
(E)
(C)
(A)
(B)
(3)
(2)
(1)
61,6kW
Bijv.) 135,2kW
Capaciteit
(kW)
Nr.
Leidingafmeting (mm)
Vloeistof Gas
33,6 (1) Ø 12,70 Ø 28,58
73,6 (2) Ø 19,05 Ø 34,92
135,2 (3) Ø 19,05 Ø 41,28
De grootte van de pijp aangesloten op de buiteneenheid (A) De grootte van de pijp tussen de verbindingsaftakking en de binneneenheid (F)
Kies de grootte van de hoofdpijp volgens de onderstaande tabel.
Capaciteit
buiteneenheid (kW)
(Koelen)
*Maximum pijplengte binnen
90m
*Maximum pijplengte langer
dan 90m
Vloeistof (mm) Gas (mm) Vloeistof (mm) Gas (mm)
Capaciteit ≤ 25
Ø 9,52
Ø 19,05
Ø 12,70
Ø 22,22
25 < capaciteit ≤ 32 Ø 22,22 Ø 25,40
noot1)
32 < capaciteit ≤ 39
Ø 12,70
Ø 28,58
Ø 15,88
Ø 28,58
39 < capaciteit ≤ 44
44 < capaciteit ≤ 48
Ø 31,75
noot2)
48 < capaciteit ≤ 55
Ø 15,88 Ø 19,05
55 < capaciteit ≤ 66
66 < capaciteit ≤ 72
Ø 34,92 Ø 38,10
noot3)
72 < capaciteit ≤ 100
Ø 19,05 Ø 22,22
100 < capaciteit ≤ 139
Ø 41,28
Ø 41,28
139 < capaciteit ≤ 173
Ø 53,98173 < capaciteit ≤ 252 Ø 22,22
Ø 53,98
Ø 25,40
noot1)
252 < capaciteit Ø 25,40 Ø 28,58
*Maximum pijplengte: De pijplengte tussen een buiteneenheid en de verste binneneenheid.
Noot1) Als er geen pijp van Ø 25,40 beschikbaar is, dan moet u een pijp van Ø 28,58 gebruiken.
Noot1) Als er geen pijp van Ø 31,75 beschikbaar is, dan moet u een pijp van Ø 34,92 gebruiken.
Noot3) Als er geen pijp van Ø 38,10 beschikbaar is, dan moet u een pijp van Ø 41,28 gebruiken.
※
Voor het geval dat de diameter van de standaard pijp van een buiteneenheid niet past op de
geïnstalleerde pijp, wordt er standaard een fitting geleverd bij de buiteneenheid.
Maak een selectie op basis van de capaciteit van de binnenunit.
Capaciteit
binneneenheid (kW)
Pijpgrootte (O.D. mm)
Vloeistof Gas
6,0 en lager Ø 6,35 Ø 12,70
6,1 - 16,0 Ø 9,52 Ø 15,88
16,1 - 23,0 Ø 9,52 Ø 19,05
Meer dan 23,0 Ø 9,52 Ø 22,22
Verbinding aftakking (C~E)
Verbindingsaftakking tussen buiteneenheden (C)
Classificatie Modelnaam Specificaties (kW)
Y-verbinding voor
buiteneenheid (C)
MXJ-TA3419M 135,2 en lager
MXJ-TA4122M Meer dan 135,2
Verbinding eerste aftakking (D)
Kies op basis van de capaciteit van de buiteneenheid.
Classificatie
Modelnaam van de
aftakkingsverbinding
Capaciteit buiteneenheid (kW)
Y-verbinding (D)
MXJ-YA1509M 15,0 en lager
MXJ-YA2512M 15,1 - 40,0
MXJ-YA2812M 40,1 - 45,0
MXJ-YA2815M 45,1 - 70,3
MXJ-YA3419M 70,4 - 98,4
MXJ-YA4119M 98,5 - 135,2
MXJ-YA4422M Meer dan 135,2
Aftakkingsverbinding (E)
Kies een verbindingsaftakking volgens het totaal van de capaciteit van de binneneenheid
die na de aftakking zal worden aangesloten.
※
Als de grootte van de pijp tussen de verbindingsaftakkingen (E) echter groter is dan
de groott4e van de pijp aangesloten op de buiteneenheid (D), dan moet pijpgrootte (D)
worden toegepast.
1) Y-verbinding
Classificatie Modelnaam Specificaties (kW)
Y-verbinding (E)
MXJ-YA1509M 15,0 en lager
MXJ-YA2512M 15,1 - 40,0
MXJ-YA2812M 40,1 - 45,0
MXJ-YA2815M 45,1 - 70,3
MXJ-YA3419M 70,4 - 98,4
MXJ-YA4119M 98,5 - 135,2
MXJ-YA4422M Meer dan 135,2
2) Verdeelpijp
Classificatie Modelnaam Specificaties (kW)
Verdeelpijp (E)
MXJ-HA2512M 45,0 en lager (voor 4 kamers)
MXJ-HA3115M 70,3 en lager (voor 8 kamers)
MXJ-HA3819M 70,4 - 135,2
De grootte van de pijp tussen de verbindingsaftakkingen (B)
Kies de pijpgrootte volgens het totaal van de capaciteit van de binneneenheid die na de aftakking
zal worden aangesloten.
※
Als de grootte van de pijp tussen de verbindingsaftakkingen (B) echter groter is dan de
groott4e van de pijp aangesloten op de buiteneenheid (A), dan moet pijpgrootte (A) worden
toegepast.
Capaciteit
binneneenheid
(kW)
Pijplengte aftakking binnen
45m
Pijplengte aftakking tussen
45~90m
Vloeistof (mm) Gas (mm) Vloeistof (mm) Gas (mm)
Capaciteit ≤ 15
Ø 9,52
Ø 15,88
Ø 12,70
Ø 19,05
15 < capaciteit ≤ 25 Ø 19,05 Ø 22,22
25 < capaciteit ≤ 32 Ø 22,22 Ø 25,40
noot1)
32 < capaciteit ≤ 39
Ø 12,70
Ø 28,58
Ø 15,88
Ø 28,58
39 < capaciteit ≤ 44
44 < capaciteit ≤ 48
Ø 31,75
noot2)
48 < capaciteit ≤ 55
Ø 15,88 Ø 19,0555 < capaciteit ≤ 66
66 < capaciteit ≤ 72
Ø 34,92 Ø 38,10
noot3)
72 < capaciteit ≤ 100
Ø 19,05 Ø 22,22100 < capaciteit ≤ 139
Ø 41,28
Ø 41,28
139 < capaciteit ≤ 173
Ø 53,98173 < capaciteit ≤ 252 Ø 22,22
Ø 53,98
Ø 25,40
noot1)
252 < capaciteit Ø 25,40 Ø 28,58
Noot1) Als er geen pijp van Ø 25,40 beschikbaar is, dan moet u een pijp van Ø 28,58 gebruiken.
Noot1) Als er geen pijp van Ø 31,75 beschikbaar is, dan moet u een pijp van Ø 34,92 gebruiken.
Noot3) Als er geen pijp van Ø 38,10 beschikbaar is, dan moet u een pijp van Ø 41,28 gebruiken.
(F)
