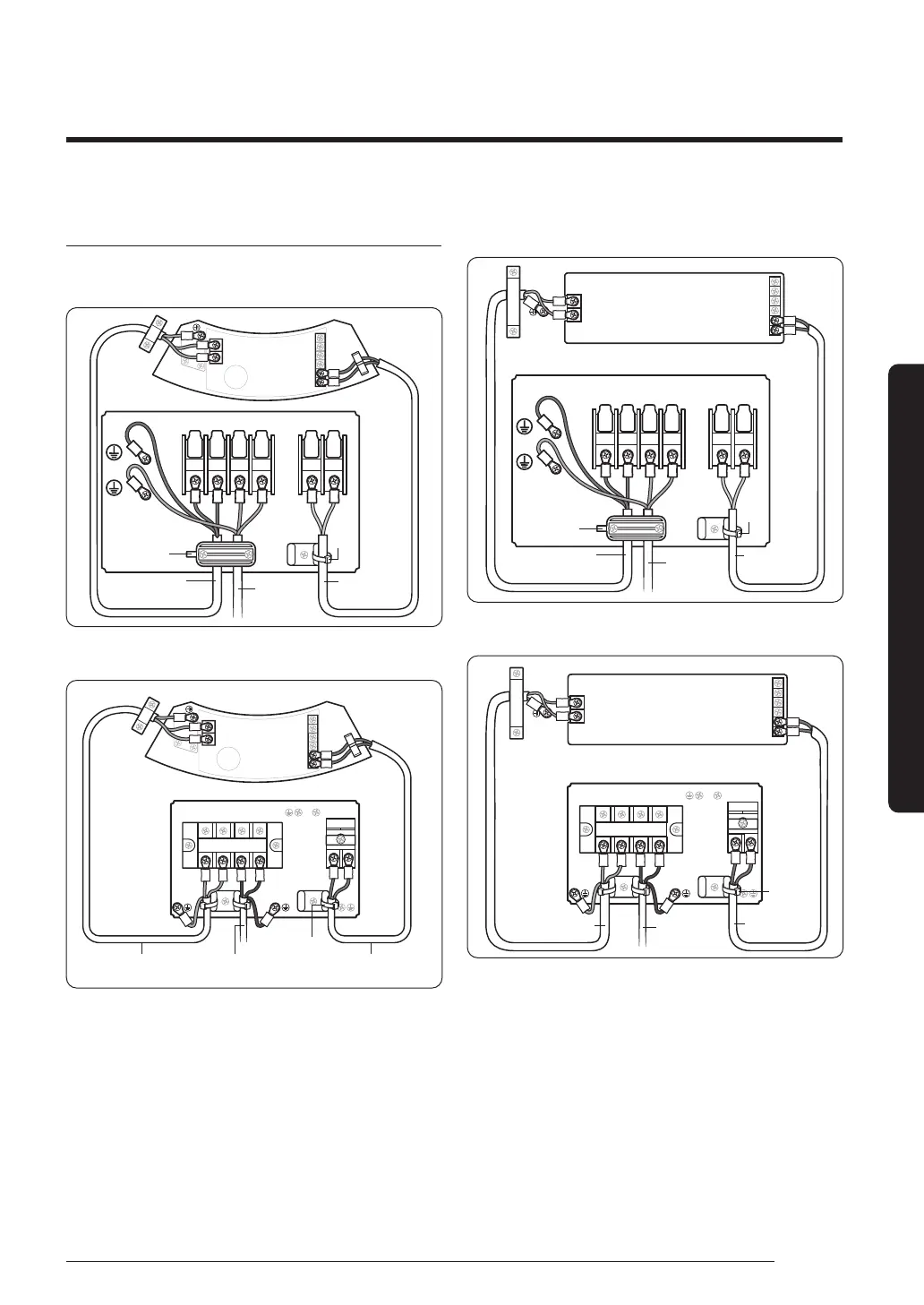

Installation Procedure
Connecting the outdoor-to-indoor power cable and
the communication cable
Indoor unit : 360CST (AC***TN4FEC)
• AߢߣߪࢩߢߤߦƟǹůøkA࣑Ɗ˝ʪΧ˵ɇϑʪ࣒
F1 F2
L
N
Indoor Unit
1(L) 2(N) L N F1 F2
Cable
tie
Main power
cable
Cable clamp
Outdoor to indoor
power cable
Communication
cable
Outdoor Unit
• AߢߥߨࢩߢߦߪƟǹůøkA࣑Ɗ˝ʪΧ˵ɇϑʪ࣒
F1 F2
L
N
Outdoor to indoor
power cable
Main power cable Communication
cable
Cable tie
1(L) 2(N) L N
F1 F2
Outdoor Unit
Indoor Unit
Indoor unit : 4WAY CST (AC***TN4PEC)
• AߢߣߪࢩߢߤߦƟǹůøkA࣑Ɗ˝ʪΧ˵ɇϑʪ࣒
Indoor Unit
1(L) 2(N) L N F2F1
Outdoor to indoor
power cable
Main power
cable
Communication
cable
Cable
tie
Cable clamp
LN
F1 F2
Outdoor Unit
• AߢߥߨࢩߢߦߪƟǹůøkA࣑Ɗ˝ʪΧ˵ɇϑʪ࣒
Outdoor Unit
1(L) 2(N) L N
F2F1
Outdoor to indoor
power cable
Main power
cable
Communication
cable
Cable tie
Indoor Unit
LN
F1 F2
