Installation Procedure
English
Installation Procedure

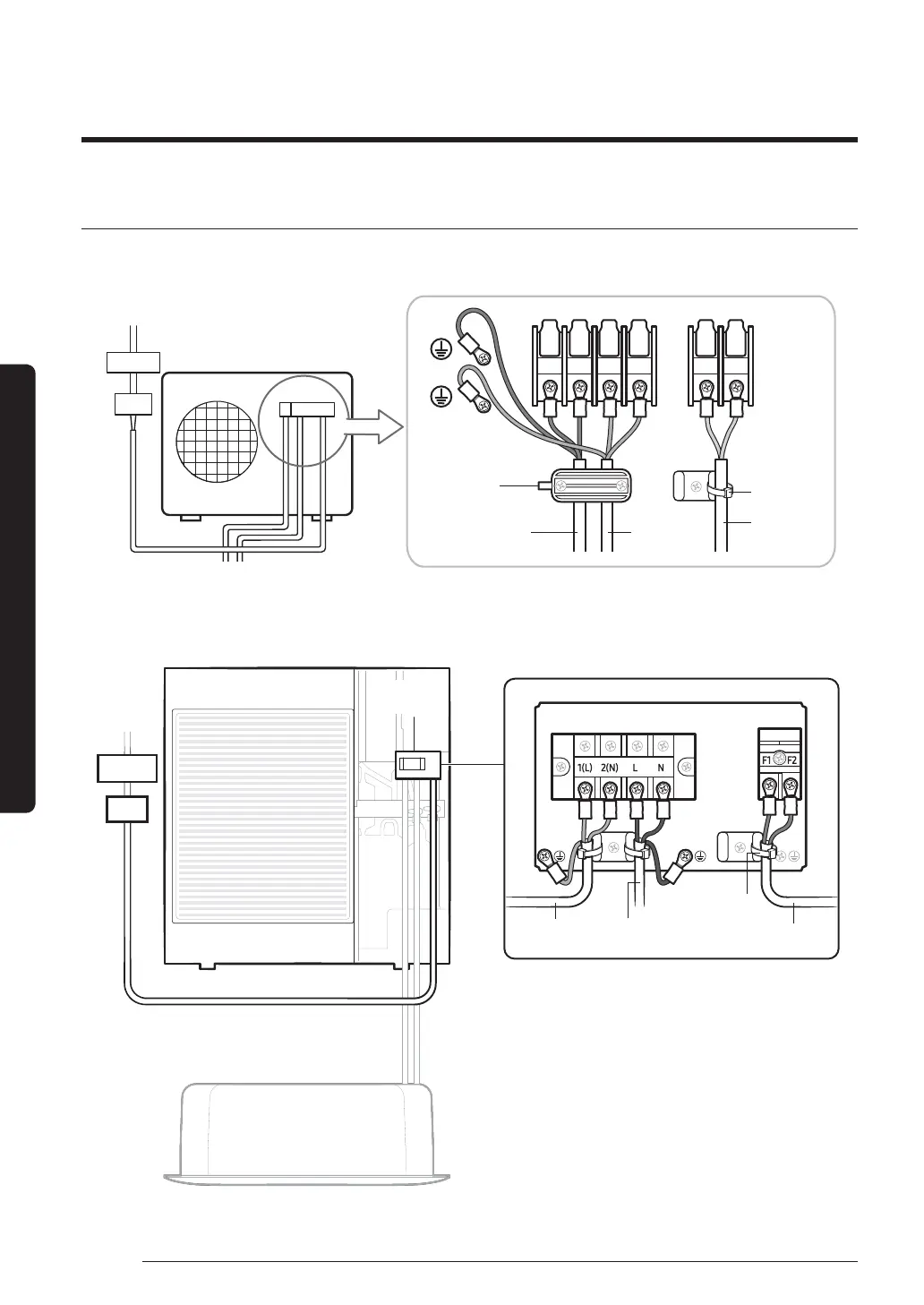

Connecting the main power cable
When using ELB
1(L) 2(N) L N F1 F2
Power Supply
MCCB
ELB
Cable clamp
Outdoor to indoor
power cable
Main Power
Cable
Cable tie
Communication
cable
When using ELB for a single phase
Electrical
component box
The appearance of the unit may be different from the
picture depending on the model.
Indoor Unit
Power Supply
MCCB
ELB
1-phase
Outdoor-to
indoor power cable
Main power cable
Communication cable
Cable tie
