22 SALICRU
Si no se indica lo contrario el ajuste por defecto es del ±7 %.
Este opcional se puede configurar de diversas maneras:
1. Protección de Máxima-Mínima tensión de entrada o de sa-
lida (por defecto a la salida).
2. Protección de Máxima, Mínima o Máxima-Mínima (por de-
fecto Máxima-Mínima).
3. Rearme Manual o Automático de la protección de Máxima-
Mínima (por defecto modo Automático).
Los márgenes que definen la ventana de la protección de
Máxima-Mínima son los específicos para dicha funcionalidad.
4.7.2.1. Funcionamiento Manual/Automático.
• Manual.
Cuando el equipo supera los márgenes preestablecidos, el
contactor de Máxima-Mínima abre el circuito, con lo que
desaparece la tensión en la salida o en la entrada según
la configuración del opcional. Aunque la tensión retorne
dentro de márgenes, el estabilizador no volverá a suminis-
trar tensión de salida hasta que el contactor no sea rear-
mado manualmente, seleccionando «SI» en la pantalla 2.2
del submenú de «maniobras» (ver Fig. 19 y/o 20).
• Automático.
El sistema suministrará tensión de salida mientras tanto
esté dentro de los márgenes configurados y no dará salida
en caso contrario. El estabilizador pasará de una situación a
otra de forma automática, sin intervención manual pero con
una temporización de rearme que por defecto es de 5 seg.,
si bien en fábrica es ajustable a otros valores.
4.7.3. Bypass Manual.
La opción de Bypass manual consiste en un conmutador de
tres posiciones, que permite seleccionar entre la posición «1»
en que la salida está directamente conectada a la entrada del
estabilizador (Bypass) y la posición «2» en la que la salida del
equipo está directamente conectada a la salida del estabili-
zador. El paso de una posición a la otra será siempre con corte
pasando por la posición «0», es decir que no se garantizará la
continuidad a la salida durante la conmutación.
4.7.4. Contactor de Sobrecarga.
Esta opción supone la incorporación de un contactor de sobre-
carga y de los elementos incluidos en la opción de «Medida
de corrientes de salida, potencias y sobrecarga» descrito en el
apartado 4.7.1.
El funcionamiento del sistema es siempre con rearme manual, es
decir, que si el estabilizador detecta sobre-corriente a partir del
100% y hasta el 200% de la nominal, se disparará una alarma de
sobre-corriente y se iniciará un temporizador de 20 seg. Cuando
se agote el tiempo el contactor de sobrecarga se abrirá, dando
un cero de tensión de salida. En la pantalla del display apare-
cerá entonces una alarma de sobrecarga. El rearme se realizará
manualmente a través del menú de maniobras accediendo a la
pantalla de «Rearme General», aunque el usuario tendrá que des-
conectar cargas de la salida del estabilizador para garantizar el
re-arranque. El equipo volverá a arrancar normalmente.
4.7.5. Contactor de cargas No Prioritarias.
Esta opción supone la incorporación de un contactor de cargas
No Prioritarias y de los elementos incluidos en la opción de
«Medida de corrientes de salida, potencias y sobrecarga» des-
crito en el apartado 4.7.1.
Otra de las características de esta opción es que el estabili-
zador dispondrá de doble grupo de bornes de salida:
• Bornes de salida de Cargas Prioritarias.
• Bornes de salida de Cargas No Prioritarias.
El funcionamiento del sistema es siempre con rearme manual,
es decir que si el estabilizador detecta que se ha llegado al
50% de la carga nominal, se disparará una alarma de «Desco-
nexión de Cargas No Prioritarias» y se iniciará un temporizador
de 20 seg. Cuando se agote el tiempo, el contactor de «Des-
conexión de Cargas No Prioritarias» se abrirá, dando un cero
de tensión de salida que afecta solamente a estas cargas. El
rearme se realizará manualmente a través del menú de manio-
bras y accediendo a la pantalla de «Rearme General», aunque
el usuario tendrá que desconectar cargas de la salida del es-
tabilizador para garantizar en re-arranque. El equipo volverá a
arrancar normalmente.
4.7.6. Módulo de comunicaciones e interface a relés.
El módulo de comunicaciones dispone de una serie de vías de
comunicación con el entorno exterior. En general podemos decir
que, además del Slot para la instalación de una placa de comu-
nicaciones Ethernet SICRES, dispone de distintos puertos de
comunicación y 9 relés de alarma (ver manual de usuario del
EN030*00).
4.7.7. Versión reducida de interface a relés a bornes.
Si el usuario no necesita tantos relés existe la posibilidad
también opcional, de acceder solamente a dos relés con la si-
guiente configuración:
• Relé interno 1. Sobrecarga de Salida o Máxima-Mínima.
• Relé interno 2. Alarma General.

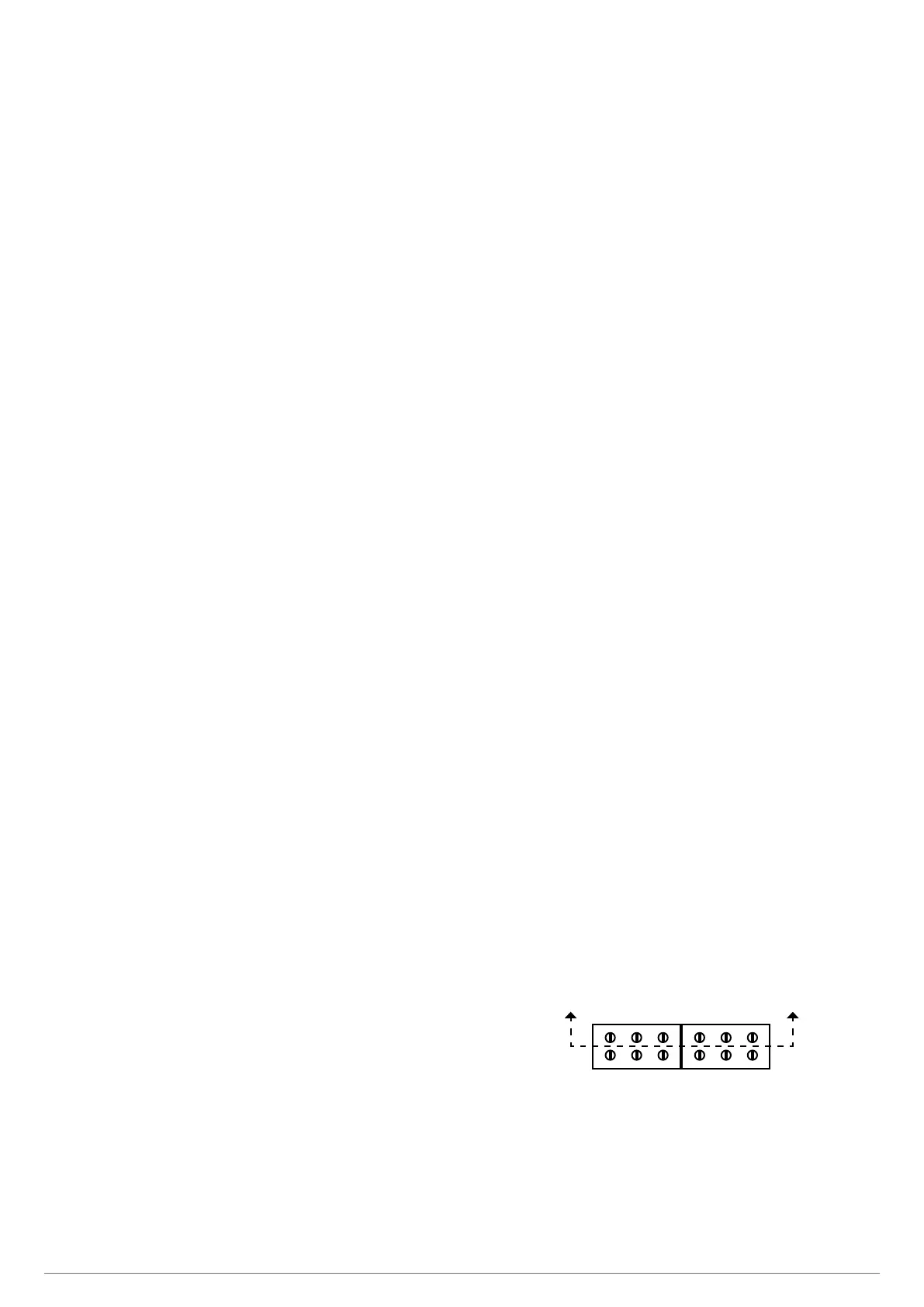

C NC NO
Relé 1
C NC NO
Relé 2
Lado interior estabilizador
Fig. 13. Disposición regleta bornes interface a relés.
El contacto conmutado de ambos relés se suministran conec-
tados a una regleta de bornes con la disposición según Fig. 13.
La tensión y corriente máxima aplicable es de 250 V AC 6A.
