INSTALAÇÃO DA UNIDADE INTERIOR
Passo 7: Envolvimento de Tubos e Cabos
Após a conexão da tubulação de refrigerante, dos cabos e da mangueira de drenagem,
para economizar espaço, protegê-los e isolá-los, deve-se envolvê-los com ta isolante
antes de passá-los pelo furo da parede.

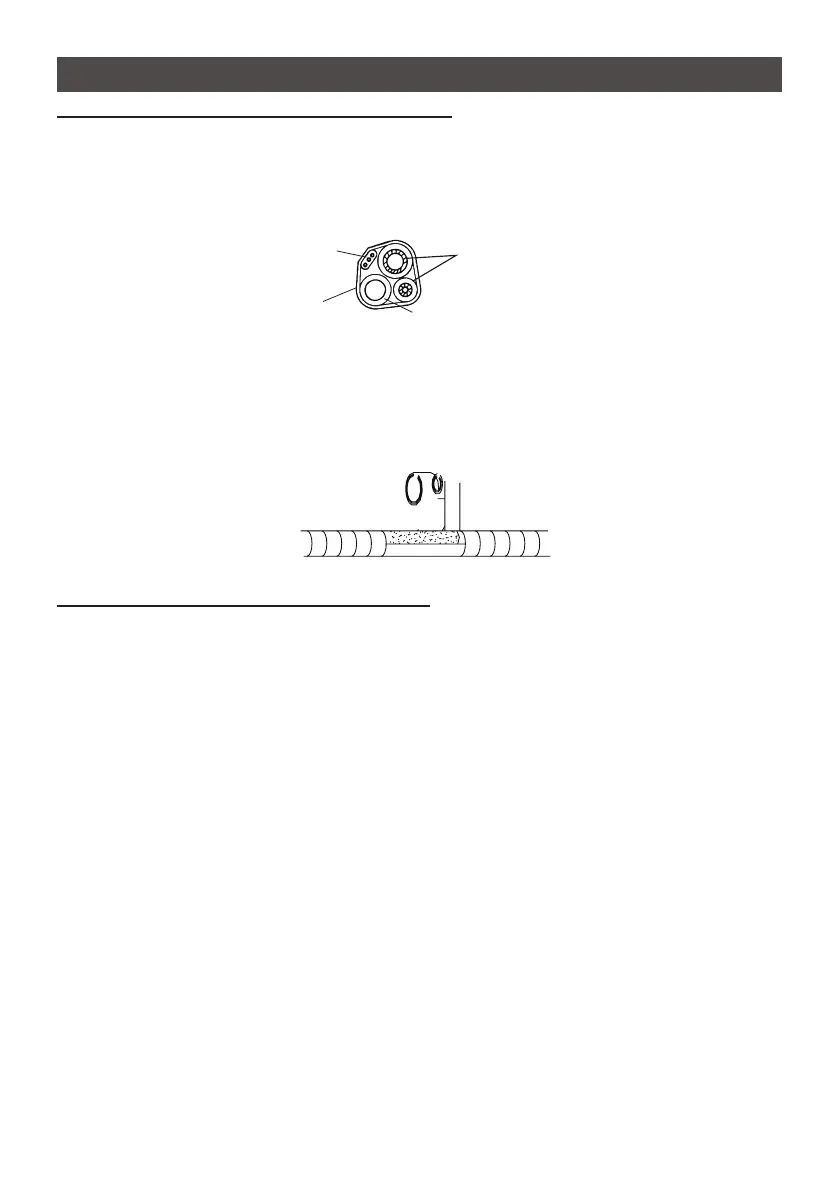

7.1 Organize bem os tubos, cabos e a mangueira de drenagem conforme a gura a seguir.
Cabo de conexão
Luva isolante
Mangueira de drenagem
Tubo de refrigerante
Nota
: (I) Certique-se de que a mangueira de drenagem esteja na parte inferior.
(II) Não dobre ou torça as partes.
7.2 Cubra a tubulação de refrigerante, os cabos e a mangueira de drenagem com ta
isolante, de forma conável.
Passo 8: Instalação da Unidade Interior
8.1 Passe lentamente os tubos, os cabos e a mangueira de drenagem pelo furo na parede.
8.2 Pendure a parte superior da unidade interior na placa de montagem.
8.3 Pressione e empurre levemente as partes esquerda e direita da unidade interior para
que a unidade interior esteja rmemente xada.
8.4 Pressione a parte inferior da unidade interior para que os encaixes nos ganchos
da placa de montagem e certique-se de que a unidade interior esteja rmemente
conectada.
Às vezes, se os tubos de refrigerante já estiverem embutidos na parede, ou se você
quiser conectar os tubos e cabos na parede, faça o seguinte:
(I) Pendure a parte superior da unidade interior na placa de montagem sem tubos e
cabos
(II) Levante a unidade interior e desdobre os suportes da placa de montagem e use estes
suportes para sustentar a unidade interior, para que haja um espaço operacional maior.
(III) Cubra a tubulação de refrigerante, os cabos e a mangueira de drenagem conforme os
passos 4 a 7.
25
