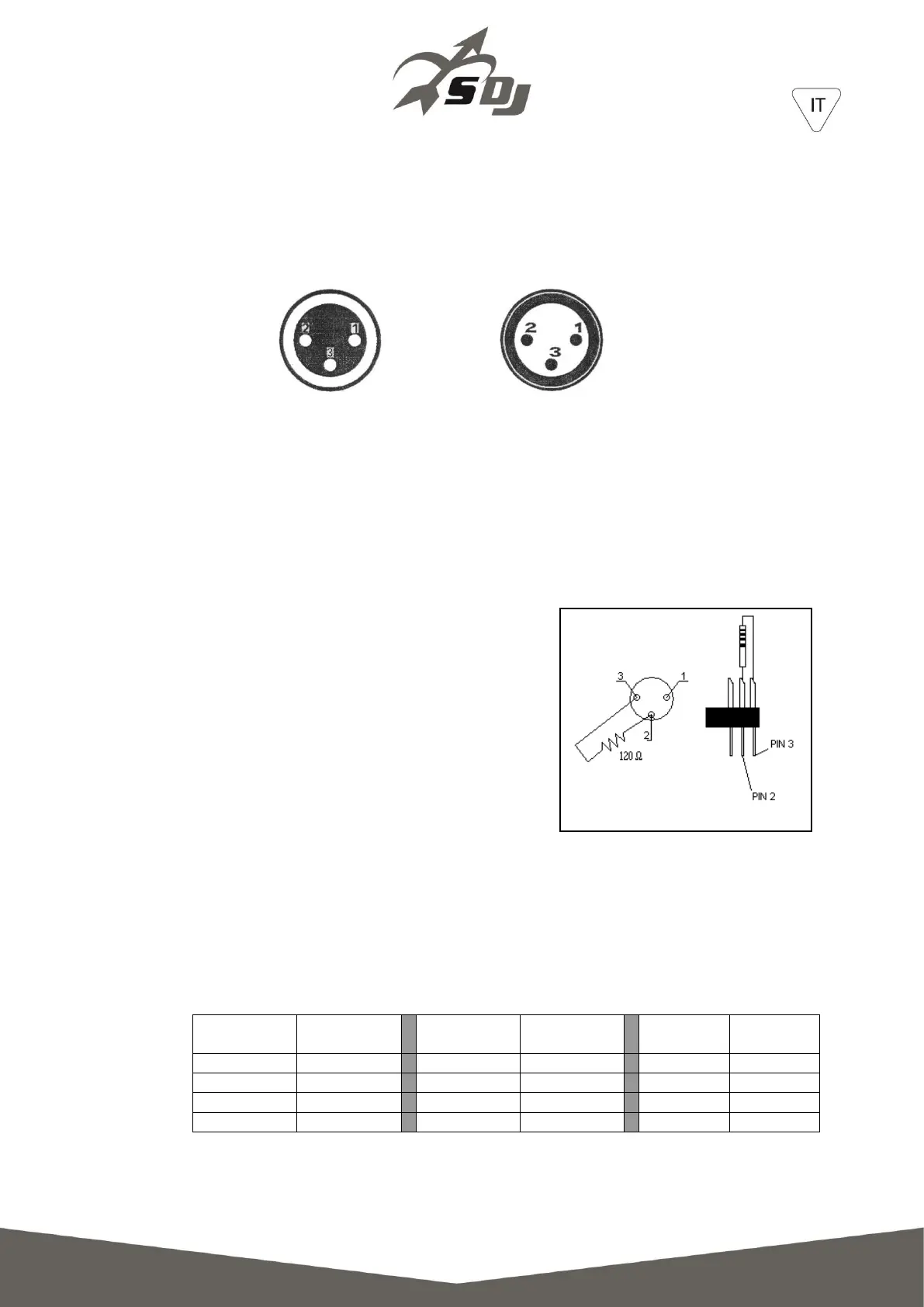

SCHEMA DI CONNESSIONE DEI CAVI DMX:
In caso di necessità, è possibile variare la polarità attraverso il selettore di polarità DMX, posto
sul pannello posteriore.
CREAZIONE DI UNA CATENA DMX:
connettere l’uscita DMX della centralina all’ingrasso del proiettore più vicino. Procedere,
connettendo l’uscita di un proiettore con l’ingresso del successivo, fino a quando la catena non
sia completata.
ATTENZIONE:
Per installazioni in cui il cavo di segnale deve percorrere
lunghe distanze o dove vi sono disturbi elettrici, per
esempio in discoteca, è consigliato l’uso di una
terminazione DMX. Il terminatore DMX è semplicemente
un connettore XLR con collegato ad esso una resistenza da
120 (Ohm) tra i piedini 2 e 3. La resistenza viene
innestata nella presa DIGITAL THRU dell’ultimo proiettore
della catena. La connessione è illustrata a destra.
INDIRIZZAMENTO DEI PROIETTORI:
la centralina, assegna gli indirizzi DMX di partenza ad intervalli di 1, pertanto bisogna
indirizzare opportunamente ogni proiettore al rispettivo indirizzo di partenza, altrimenti
l’assegnazione potrebbe risultare non corretta.
Tutti i proiettori con lo stessi indirizzo di partenza, lavoreranno in sincrono.
Proiettore
Indirizzo di
partenza
Proiettore
Indirizzo di
partenza
Proiettore
Indirizzo di
partenza
1
1
5
5
9
9
2
2
6
6
…
…
3
3
7
7
23
24
4
4
8
8
24
24
DMX-output
presa XLR
DMX-input
spina XLR
1: terra
2: segnale (-)
3: segnale (+)
1: terra
2: segnale (-)
3: segnale (+)
