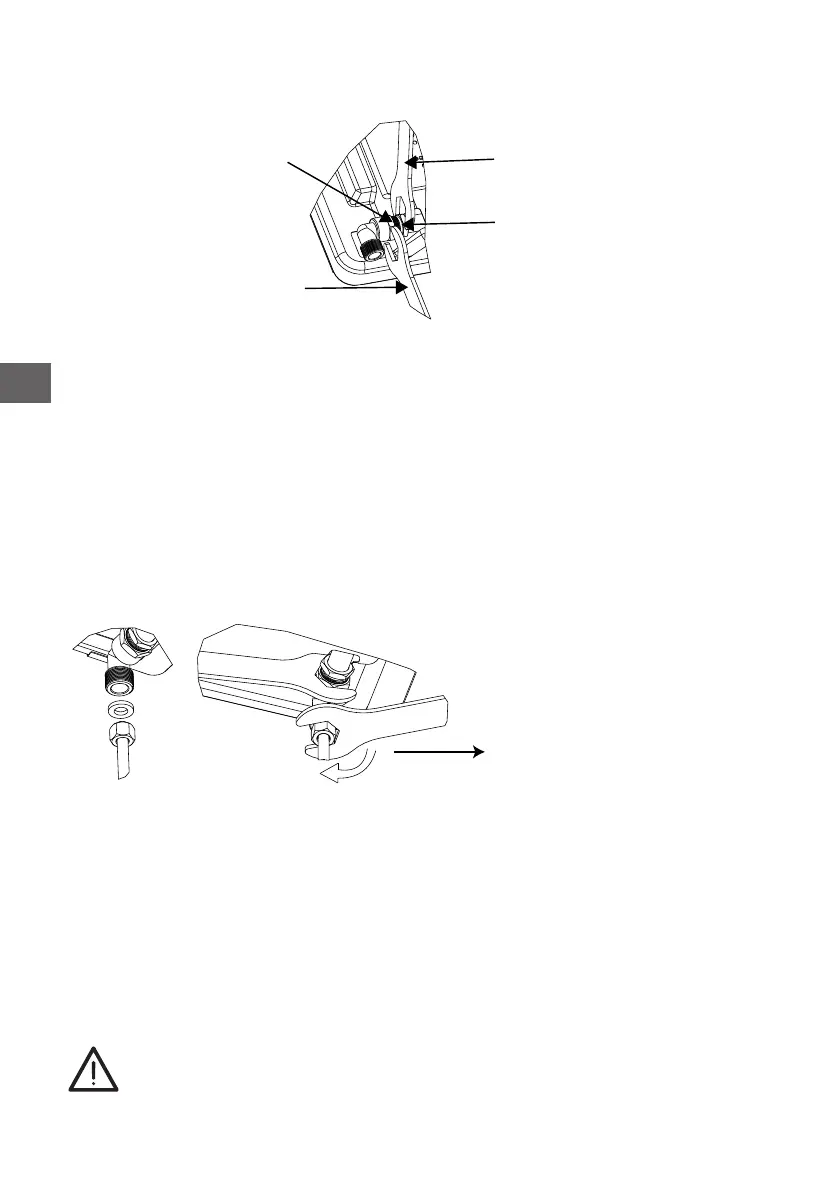

(1) Réglage de la direction du coude
Boulon noir du tuyau d'entrée
de gaz
Serrez avec une clé
dynamométrique de 9±1N.m
Ne pas bouger
Tête hexagonale du coude
Après avoir desserré le coude, réglez l'interface du coude dans la direction voulue et
maintenez la tête hexagonale du coude immobile à l'aide d'une clé. Utilisez une clé
dynamométrique de 9±1N.m pour serrer le boulon noir du tuyau d'entrée de gaz. Veillez à
ce que le couple de serrage de la clé se situe dans la plage requise an d'éviter toute rupture
du coude ou tout dommage causé par une force excessive.
Après le serrage de l'installation, vériez si les pièces sont en bon état et testez l'étanchéité à
l'air pour vous assurer de l'étanchéité de l'installation. L'installateur est responsable des
résultats de ce processus.
(2) Installation de la table de cuisson au gaz
Cet appareil doit être installé par un ingénieur agréé en matière de sécurité du gaz !
Raccordement au gaz
Le raccordement au gaz doit être situé dans une position où le robinet d'arrêt est accessible.
Ne forcez pas trop lors du serrage, sinon
vous risquez de provoquer une rupture
du coude ou une déformation de la
bague en caoutchouc et une fuite.
Notez que la clé dynamométrique doit
être utilisée pour serrer avec un couple
de 10N.m. Le couple maximal ne peut
pas dépasser 20N.m.
L'extrémité du point de raccordement d'entrée de la table de cuisson au gaz est dotée d'un filetage de 1/2" qui
permet de :
■
Un raccordement fixe
■
Un raccordement à l'aide d'un tuyau flexible (L min. 1 m - max. 3 m)
Le joint d'étanchéité fourni doit être inséré entre la sortie du collecteur et l'alimentation en gaz.
Il faut éviter que le tuyau n'entre en contact avec les parties mobiles de l'unité de cuisine (par exemple, un tiroir)
et empêcher l'accès à tout espace susceptible d'être obstrué.
Risque de fuite !
Si un raccordement est manipulé, vérifiez le joint d'étanchéité.
Le fabricant n'est pas responsable d'une fuite au niveau d'un raccord qui aurait été manipulé.
33
FR
