28
E
los tornillos.
5) Conexión aspirante o filtrant
•Conexión aspirante:
a- Poner en sitio la valvula anti rechazo ( Rep.8) en la salida del aparato ( Rep.6) y instalar el tubo exible
(Fig. 5) de la evacuación externa y la salida del aparato (Rep. 6). Fijar todo junto con abrazaderas
o con cinta adhesiva apropriadas.
b- Conectar las enchufes.
c- Ensanchar ligeramente las faldas laterales de la chimenea (Fig. 5 - Rep. 7a) y engancharlas detras
de las placas 2 dejandolas volver a su posición inicial. Sujetar la chimenea (7a) a las placas Rep. 2
con 2 tornillos 12c incluidos 2,9 x 9,5. Colocar de forma similar la chimenea (7b) entre la chimenea
(7a) y la campana Rep. 5.
•Conexión filtrante
a- Fijar el deflector R . Asegurarse de que la altura corresponda a la altura de la salida de la
chimenea (Fig. 7).
b- Conectar la tuberia suministrada con los tubos de los difusores. En caso de necesidad, recortar la
tuberia a la longitud deseada y conectarla a los tubos del motor ( Fig. 7). Fijar todo junto con abra-
zaderas o con cinta apropriadas.
c- Conectar las enchufes.
d- Colocar los cartuchos de carbón activo en los alojamientos preparados para dicho fin, y que están
situados dentro de los filtros metálicos Fig. 8).
e- Ensanchar ligeramente las faldas laterales de la chimenea (Fig. 7 - Rep. 7a) y engancharlas detras
de las placas 2 dejandolas volver a su posición inicial. Sujetar la chimenea (7a) a las placas Rep.
2 con 2 tornillos 12c incluidos 2,9 x 9,5.

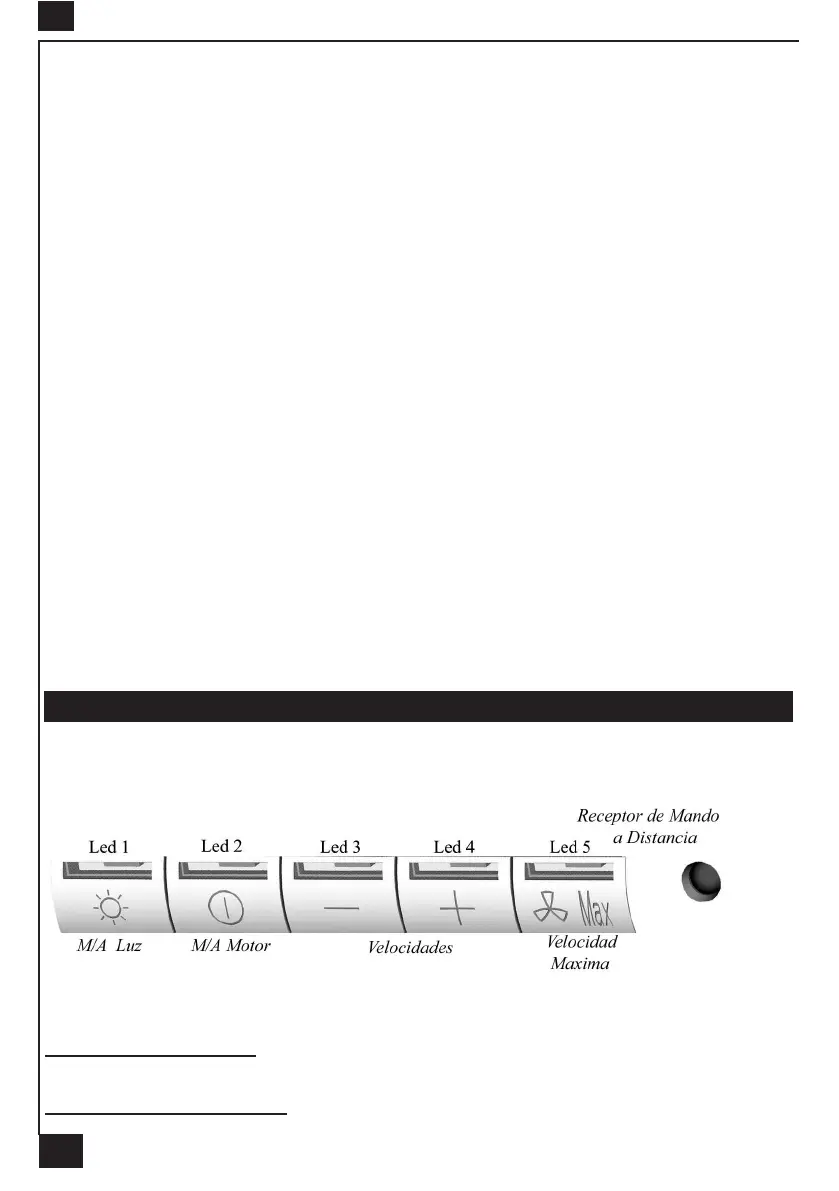

4 FUNCIONAMIENTO
A) CONFIGURACIÓN
Evacuación exterior o de reciclaje:
Su campana está programada para funcionar con evacuación de humos exterior. Si usted prefiere ca -
biarla a modo de reciclaje, deberá imperativamente configurarla siguiendo estos pasos
Puesto a modo de reciclaje : (el aire esta filtrado antes devolver en la cocina :
Motor y luz apagados, apretar el botón (+) hasta el parpardeo de los 5 LEDS :
Dos parpadeos de los 5 LEDS indicará la memorización de la puesta en marcha del modo reciclaje.
Retorno a modo de evacuación : (el aire esta filtrado antes su evacuación al exterior de la vivienda. :
Motor y luz apagados, apretar el botón (+) hasta el parpardeo de los 5 LEDS :
