16
D
wieder schließen.
• Umluftbetrieb
a- Den Umluftadapter R . Überprüfen, mit den entsprechenden Kaminstützen sowohl horizontal wie
auch vertikal übereinstimmen.
b- Ein Verbindungsrohr mit anpassenden Durchmesser (nicht beigefügt) an die Lufteintritt der Um-
luftadapter und an den Gebläseausgang (Pos.6) anschliessen. Beim Anschluss
die Ringe und den
passenden Kleber benutzen.
c- Entfernen Sie die Fettlter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die
Kabelverbindung in die Steckdosedes Gebläses einwandfrei eingesteckt wird (Abb. 4). Den
Netzanschluss der Haube vollziehen (siehe Abschnitt Netzanschluss) und den guten Betrieb der
Beleuchtung, des Motors sowie als die Veränderung der Gebläseleistung prüfen.
d- Die Metal-Fettfilter abnehmen. Die Stütze der Aktivkohle-Filter befestigen und einen Druck auf die
Dörner A (Abb.8) ausüben, um die Aktivkohle-Filterkassette aufzustellen.
e- Oberer Kaminteil: Die beiden seitlichen Schenkel leicht (Abb. 7- Pos. 7a) auseinanderbiegen,
hinter den Bügeln 2 einhängen und bis zum Anschlag wiederschließen. Bei den Bügeln 2 mit Hilfe
der 2 mitgelieferten Schrauben 12c fixieren. Überprüfen, ob die Verlängerungen mit den
entsprechenden Kaminstützen übereinstimmen.
f- Unterer Kaminteil: Die beiden seitlichen Schenkel des Kaminteils leicht (Abb. 7 - Pos. 7b) aus-
einanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag
wieder schließen.
4 BETRIEB DES GERATES
A ) Ausführung
Abluft- oder Umluftbetrieb
Die Elektronikschaltung der Dunstesse ist für Abluftbetrieb programmiert. Um die Esse für Umluftbetrieb
einzustellen bitte folgende Schritte ausführen :
Umluftbetrieb: (die verschmutzte Luft wird gereinigt und dann wieder in den Raum zurückgeführt.)
Motor und Beleuchtung müssen abgeschaltet sein. Auf den Bedienknopf (+) bis zum Blinken aller 5 LEDs
drücken:
Zwei Blinken aller 5 LEDs zeigen an: Funktion Umluftbetrieb = EIN
Zurück in Abluftbetrieb: (die verschmutzte Luft wird gereinigt und dann aus dem Haus geführt).
Motor und Beleuchtung müssen abgeschaltet sein. Auf den Bedienknopf (+) bis zum Blinken aller 5 LEDs
drücken:
Zwei Blinken aller 5 LEDs zeigen an: Funktion Abluftbetrieb = EIN
B ) Grundsätzliche Funktionen :

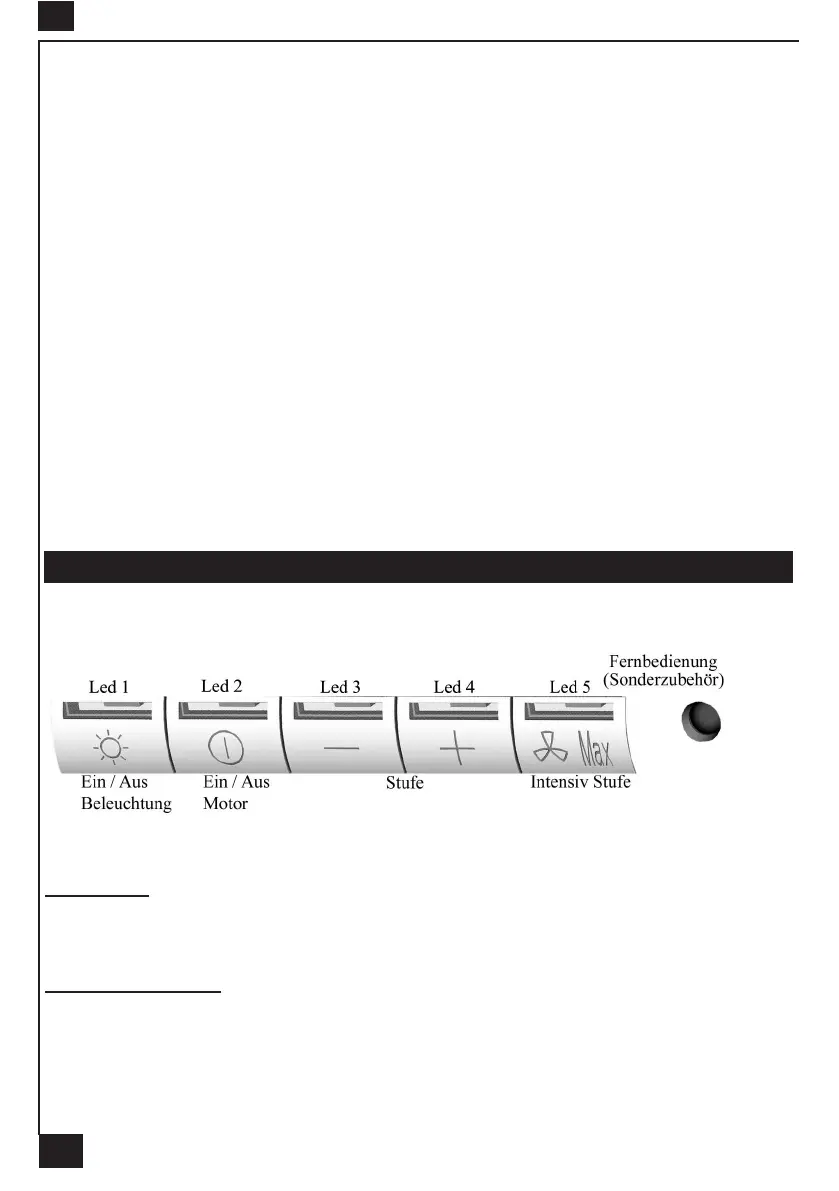

Beleuchtung : Wird durch Druck auf die Schaltertaste 1 (Licht) eingeschaltet. Die LED 1 zeigt den
Zustand der Beleuchtung an.
