ES
44
Conexiones

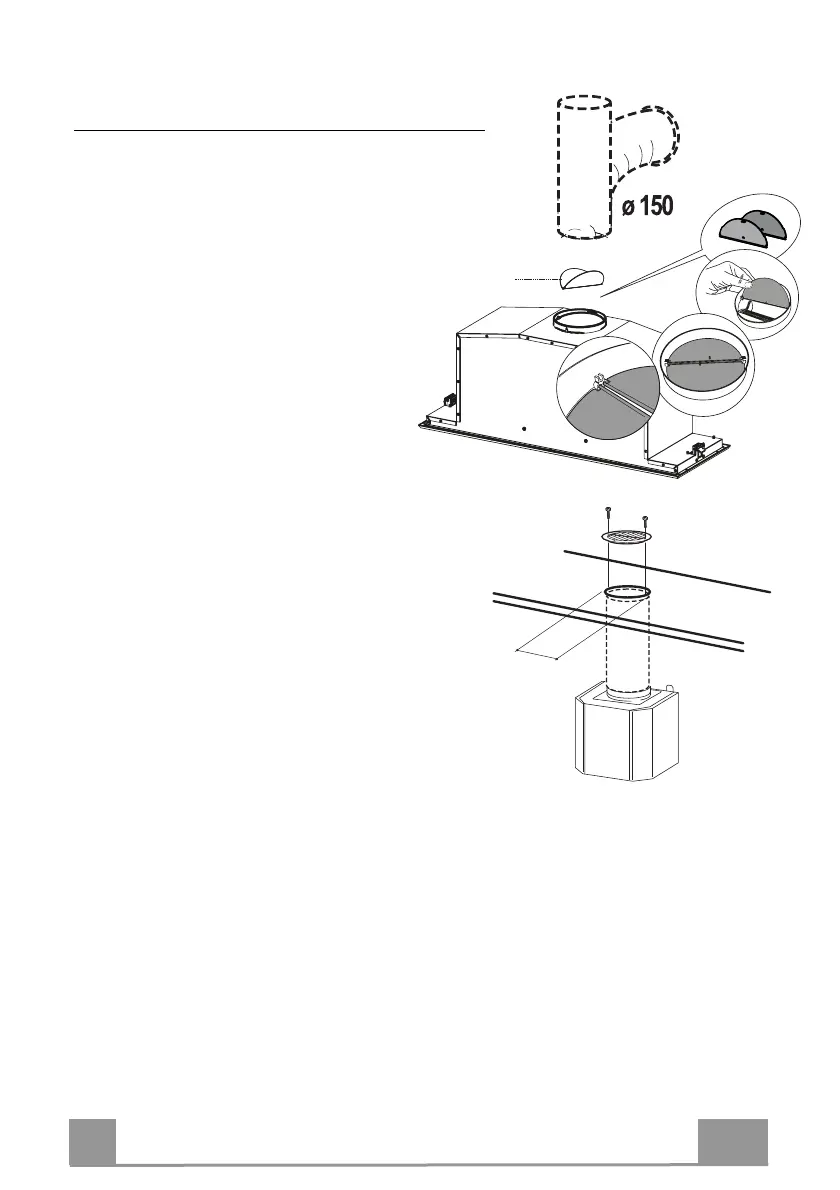

SALIDA DEL AIRE VERSIÓN ASPIRANTE
Para la instalación de la versión aspirante, conectar la
campana al tubo de salida mediante un tubo rígido o
flexible de ø150 a discreción del instalador.
• Fijar el tubo con abrazaderas adecuadas. Este mate-
rial no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.
SALIDA DEL AIRE VERSIÓN FILTRANTE
• Realizar un orificio de ø 150 mm en la repisa de en-
cima de la campana.
• Conectar
la salida del cuerpo de la campana con la
parte superior del mueble colgante mediante un tubo
rígido o flexible de ø150 mm, a discreción del insta-
lador.
• Fijar el tubo con abrazaderas adecuadas. Este mate-
rial no se proporciona en dotación.
• Fijar la rejilla de dirección no en dotación. a la salida
del aire recirculado utilizando los tornillos 2.9x9.5
no en dotación.
• Controlar que estén presentes los Filtros Antiolor al
Carbón activo.
ø 150
CONEXIÓN ELÉCTRICA
• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con
apertura de los contactos de 3 mm como mínimo.
10
