ES
43

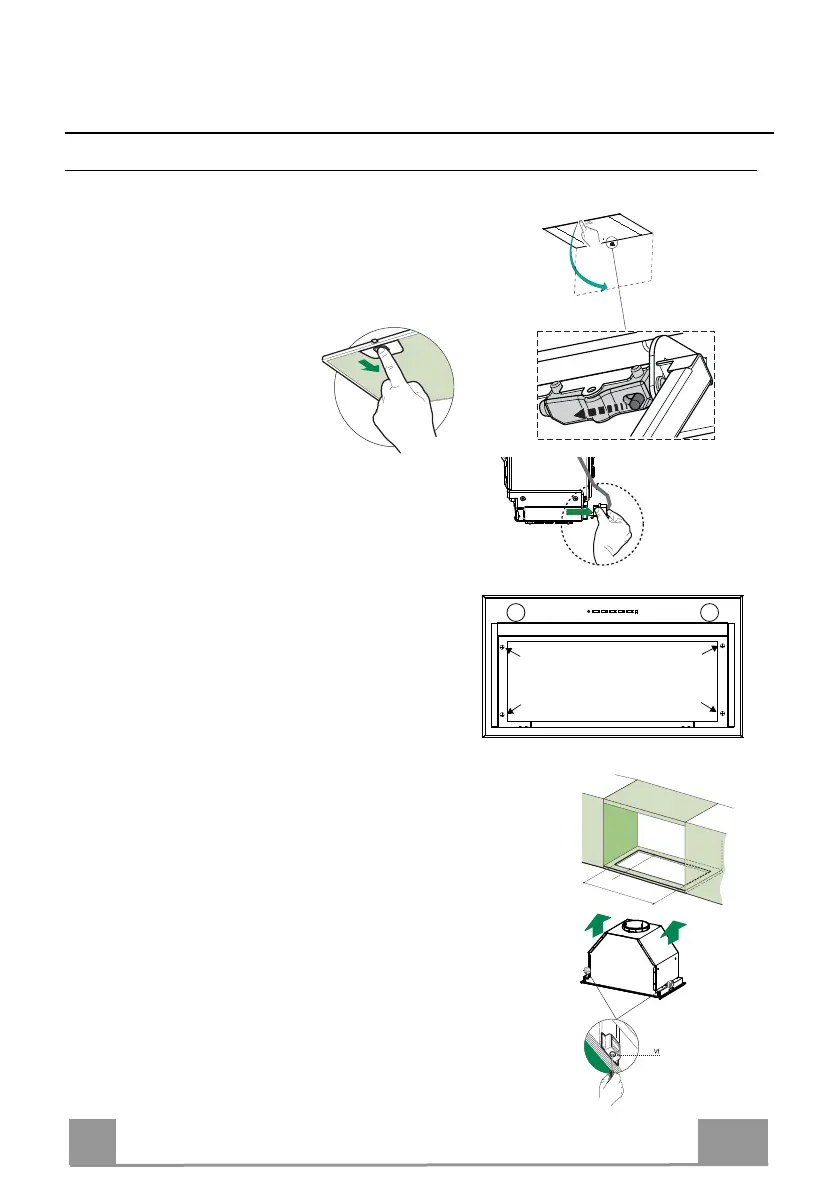

INSTALACIÓN
Montaje del cuerpo de la campana
ANTES DE MONTAR LA CAMPANA EN EL ARMARIO DE PARED:
• Abrir el panel tirándolo.
• Quitar los filtros antigrasa.
• Desconectar
el cableado de los mandos utilizando los
conectores.
• Quitar el marco,
destornillando
los 4 tornillos (2 a la
derecha y 2 a la izquierda).
• La campana
se puede instalar directamente en el plano inferior de
los armarios de pared (650 mm mín del plano de cocción).
• Realizar una muesca en el plano inferior del armario de pared,
como se indica.
• Introducir la campana hasta que se enganche con los soportes la-
terales a presión.
• Bloquear definitivamente mediante los tornillos Vf desde la parte
inferior de la campana.
• Atornillar nuevamente el marco con los 4 tornillos quitados
preced
entemente, volver a conectar el cableado de los mandos,
volver a montar el filtro antigrasa y cerrar el panel.
260
500 - 680
