DE
26
Anschlüsse

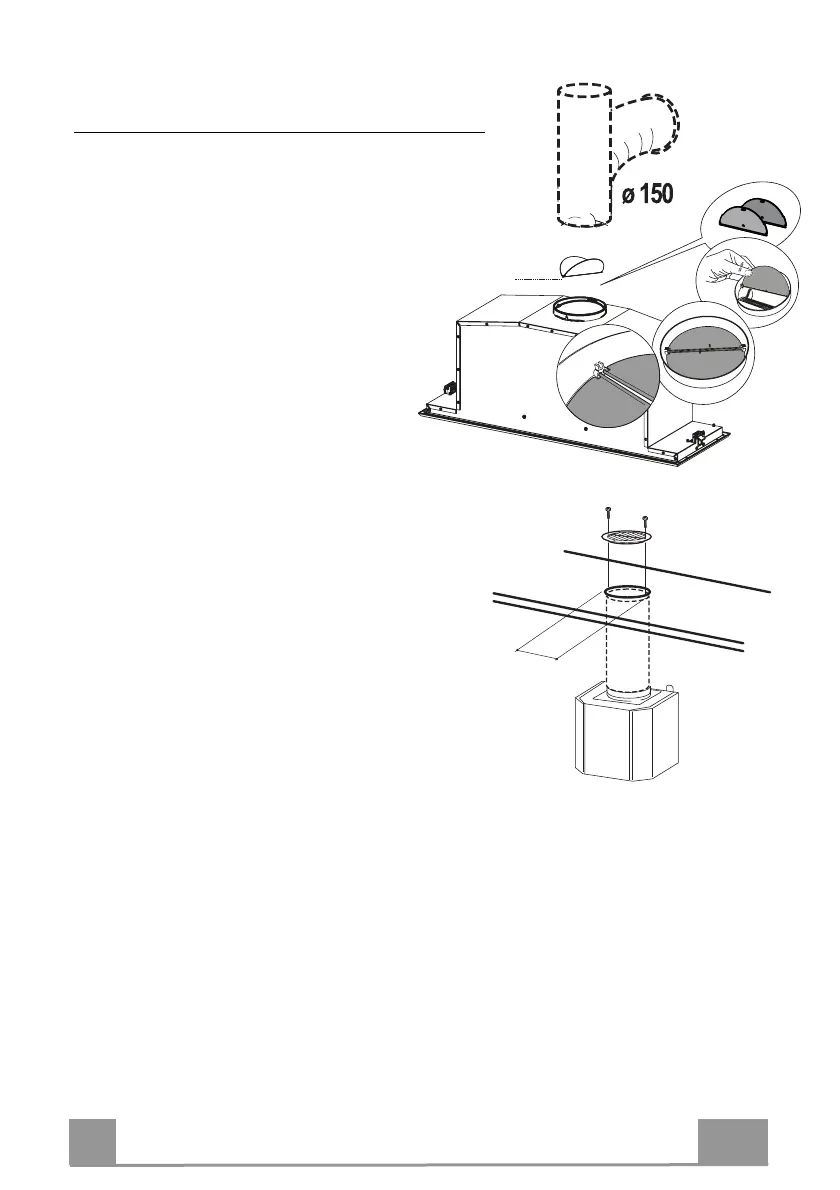

ANSCHLUSS IN ABLUFTVERSION
Bei Abluftbetrieb kann die Haube vom Installateur
wahlweise mittels Rohr oder Schlauch (ø 150 mm) an
die Außenrohrleitung angeschlossen werden.
• Das Rohr mit geeigneten Rohrschellen fixieren.
Das hierzu erforderliche Material wird nicht mitge-
liefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
ANSCHLUSS IN UMLUFTVERSION
• An der über der Dunstabzugshaube angebrachten
Deckenplatte ein
Loch ø 150 mm bohren.
• Den Haubenaustritt mit Hilfe eines Rohres oder
Schlauches ø150 mm (die Wahl bleibt dem Installa-
teur überlassen) mit der Deckenplatte verbinden.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das
hierzu erforderliche Material wird nicht mitgeliefert.
• Befestigen Sie ein nicht mitgeliefertes orientiertes
Gitter mit den nicht mitgelieferten 2,9x9,5 Schrauben
am Auslass der Umluft..
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vor-
handen ist.
ø 150
ELEKTROANSCHLUSS
• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öff-
nungsweg von mindestens 3 mm zwischengeschaltet werden.
