Branchements

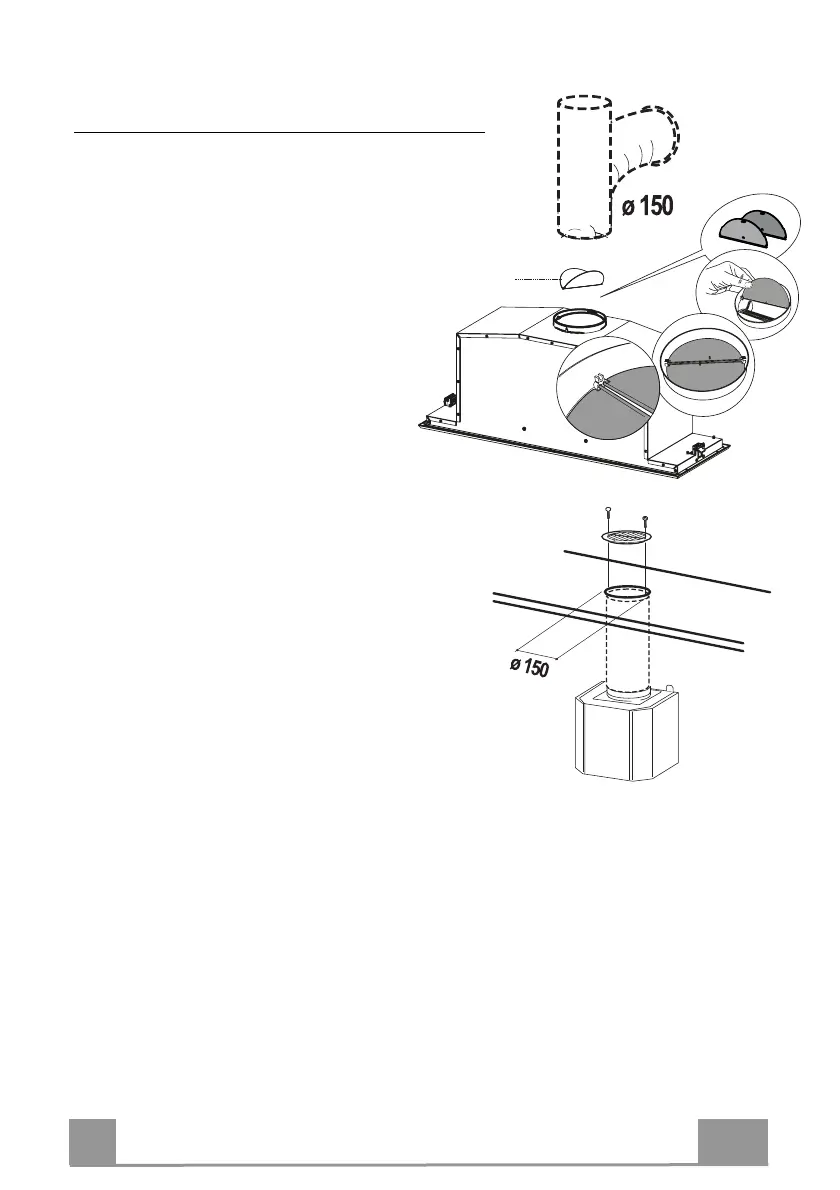

SORTIE AIR VERSION ASPIRANTE
En cas d’installation en version aspirante, brancher la
hotte à la tuyauterie de sortie via un tube rigide ou
flexible de ø 150 mm, au choix de l’installateur.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n’est pas fourni.
Retirer les éventuels filtres anti-odeur au charbon
actif.
•
SORTIE AIR VERSION FILTRANTE
BRANCHEMENT ELECTRIQUE
FR
7
• Percer un trou de ø 150 mm sur l’Étagère qui se trou-
ve au-dessus de la hotte.
• Connecter la sortie du Corps de la Hotte avec la par-
tie supérieure de l’armoire murale au moyen d’un tu-
be rigide ou flexible de ø 150 mm., dont le choix se-
ra effectué par l’installateur.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n’est pas fourni.
• Fixer une grille orientée non fournie sur la sortie de
l'air recyclé à l'aide de vis 2.9x9.5 non fournies.
• S’assurer de la présence des filtres anti-odeur au
charbon actif.
• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des
contacts d’au moins 3 mm.
10
