Je bekijkt pagina 36 van 49
36 AX Kompakt-Schaltschränke, Stahlblech / AX compact enclosures, sheet steel / Corets électriques AX en tôle d’acier

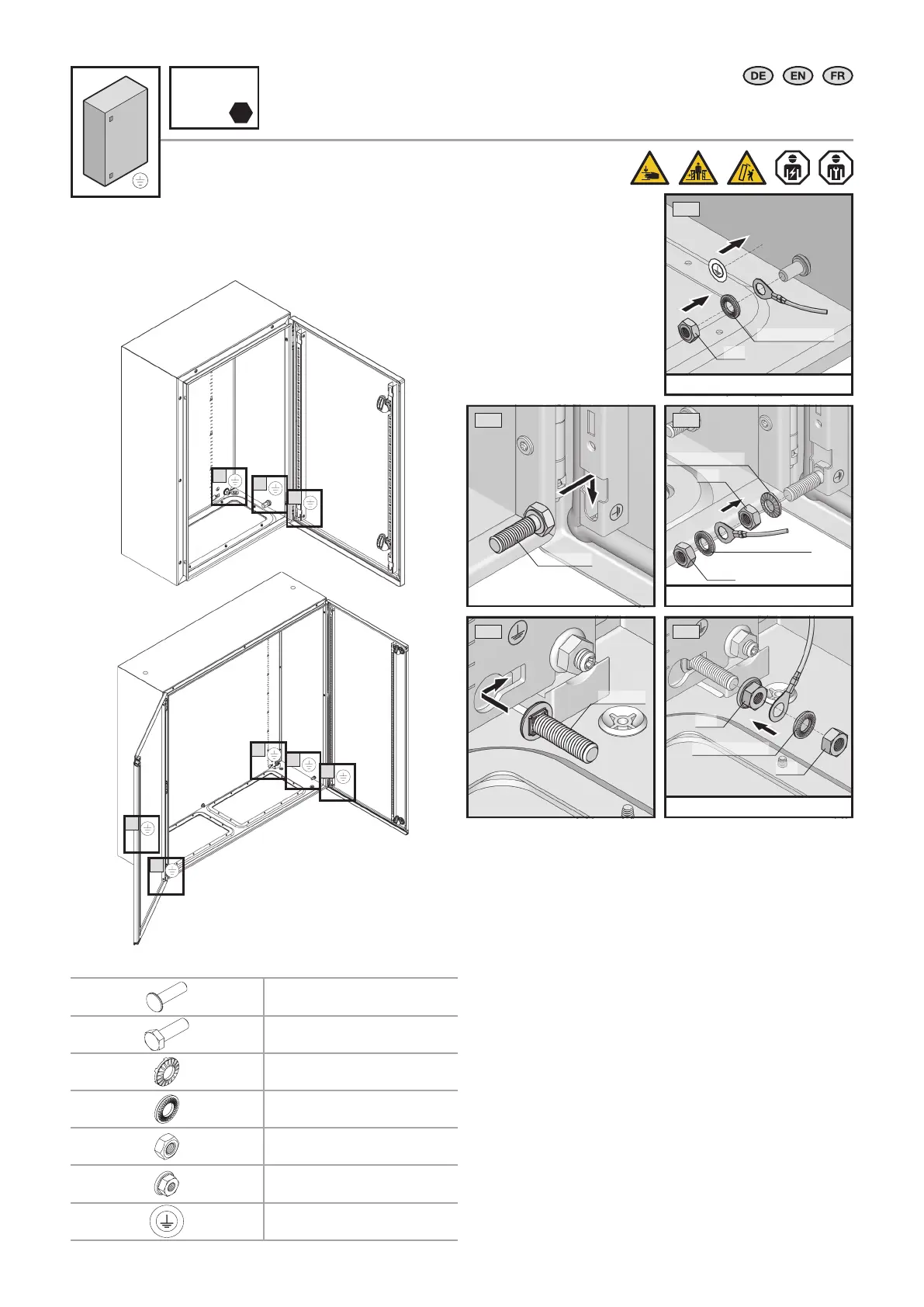

4.9 Erdung Gehäuse, Tür und Montageplatte
4.9 Earthing – Enclosure, door and mounting plate
4.9 Mise à la terre – coret, porte et plaque de montage
4. Montage und Aufstellung
4. Assembly and siting
4. Montage et implantation
1
M
A
= 10 + 1 Nm
M8
Type S, Ø 8.2
2.1
M8 x 25
2.2
M
A
= 10 + 1 Nm
M8
M8
Type K, Ø 8.2
Type S, Ø 8.2
3.1
M8 x 30
3.2
M
A
= 10 + 1 Nm
M8
M8
Type S, Ø 8.2
M8 x 30
M8 x 25
Type K, Ø 8,2
Type S, Ø 8,2
M8
M8
1
2
3
1
1
2
2
3
SW13
