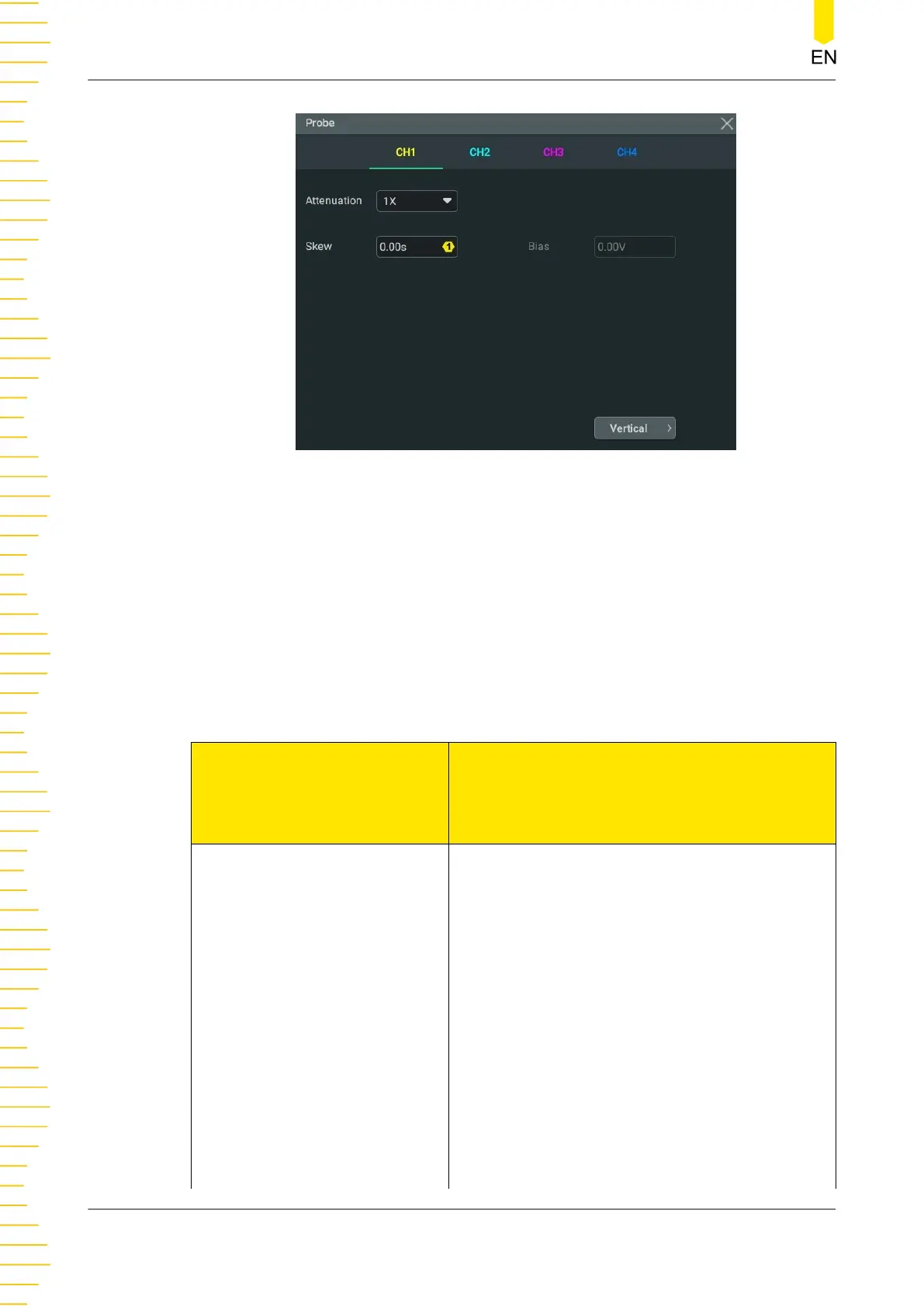

Figure 5.3 Probe Setting Menu
Probe Ratio
The oscilloscope allows you to set the probe attenuation manually. To obtain the
accurate measurement results, you must set the probe ratio properly. By default, the
probe ratio is 1X.
The probe ratio values available are as shown in the following table.
Table 5.1 Probe Ratio
Menu
Attenuation
(display amplitude of the signal: actual
amplitude of the signal)
0.001X
0.002X
0.005X
0.01X
0.02X
0.05X
0.1X
0.2X
0.5X
1X (default)
0.001:1
0.002:1
0.005:1
0.01:1
0.02:1
0.05:1
0.1:1
0.2:1
0.5:1
1:1
Vertical System
DHO1000 User Guide
46
