42 – Español – Compact M40 DSL / Compact M40

Sistema de acoplamiento

CS6x Versa

ADVERTENCIA

No transporte el Compact M40 de la

manija de montaje o del soporte de in-

clinación del monitor. De lo contrario,

el monitor se desenganchará del siste-

ma de acoplamiento y podría ocasionar

daños a la propiedad o lesiones graves.

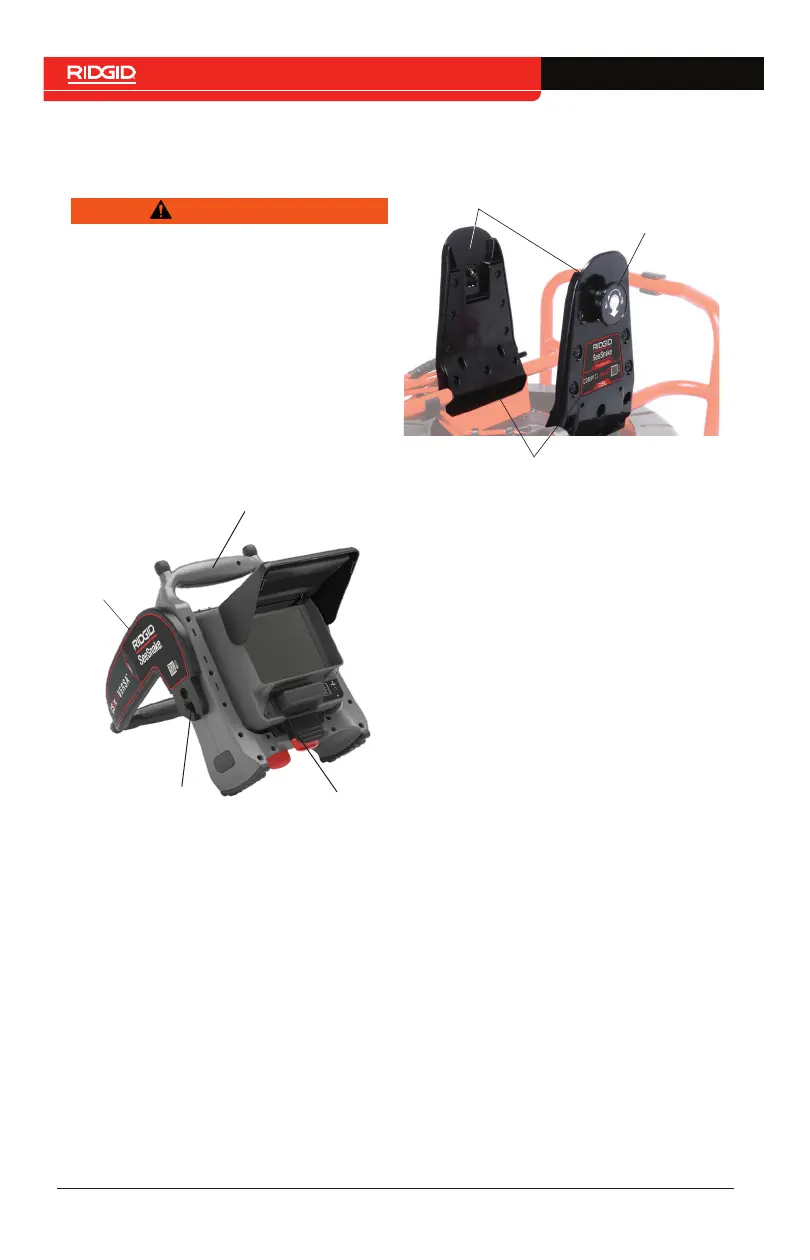

Montaje del monitor

1� Gire las juntas de acoplamiento a los

lados del soporte de inclinación para

que las aberturas apunten hacia abajo�

Junta de

acoplamiento

Manija de montaje

Clips de montaje

2� Centre el CS6x Versa sobre las aletas

de acoplamiento y alinee las juntas de

acoplamiento con los brazos de con-

exiones�

Aletas de acoplamiento

Brazo de conexiones

Perilla de liberación rápida

3� Empuje firmemente el monitor hacia

abajo en el sistema de acoplamiento

hasta que sienta que el monitor se en-

caja en su lugar�

Extracción del monitor

1� Coloque el Compact M40 para que

pueda agarrar ambas perillas de lib-

eración rápida�

2� Tire de ambas perillas hacia afuera y

lejos de las aletas de acoplamiento� En

el mismo movimiento que tira de las

perillas hacia afuera, gírelas en cual-

quier dirección para desenganchar los

bloqueos�

Nota: los bloqueos se desenganchan

cuando las etiquetas indicadoras am-

arillas quedan visibles debajo de las

perillas.

3� Sujete la palanca de acoplamiento y

tire del monitor de informes digitales

hacia arriba�
