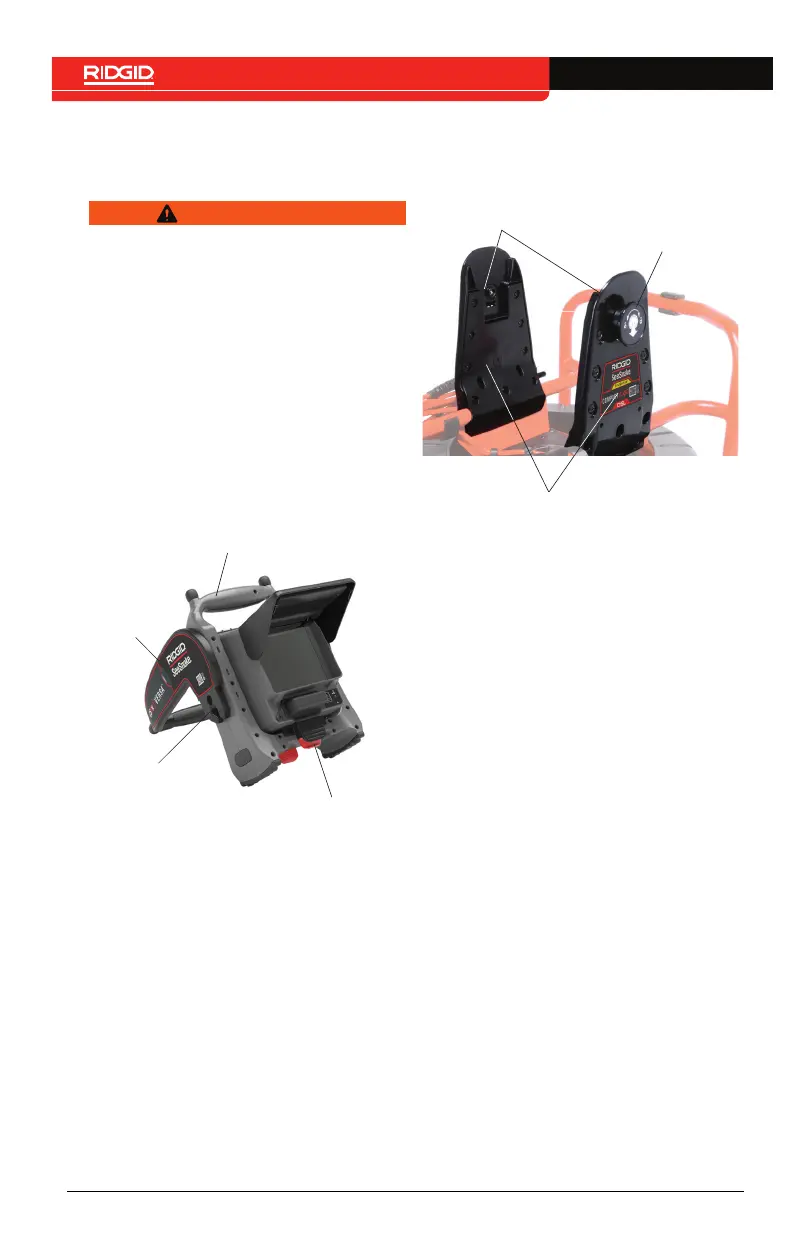

26 – Français – Compact C40 DSL / Compact C40

Système d'amarrage

CS6x Versa

AVERTISSEMENT

Ne portez pas le Compact C40 par le

cadre de support du moniteur ou sa

béquille. Sinon, vous risqueriez de

désengager la poignée d’amarrage du

moniteur du système d’amarrage et de

provoquer des dommages matériels et/

ou des blessures graves.

Montage du moniteur

1. Tournez les joints d'amarrage sur les

côtés de la béquille de manière à ce

que les ouvertures soient dirigées

vers le bas.

Joints

d’amarrage

Cadre de support

Clips de

support

2. Centrez le CS6x Versa sur les ailettes

d'amarrage et alignez les joints d'am-

arrage avec les rotules d'articulation.

Ailerons d’amarrage

Fiches de joint

Bouton d’ouverture rapide

3. Poussez fermement le moniteur vers

le bas dans le système d'ancrage

jusqu'à ce que vous sentiez que le

moniteur se verrouille en place.

Retrait du moniteur

1. Placez le Compact C40 de manière

à pouvoir saisir les deux boutons de

serrage rapide.

2. Tirez les deux boutons vers l'extérieur

et éloignez-les des ailettes d'amar-

rage. En effectuant le même mouve-

ment que lors du retrait des boutons,

tournez ces boutons ensemble dans

l'une ou l'autre direction pour désen-

gager les verrous.

Remarque : les verrous sont désen-

gagés lorsque les repères jaunes sont

visibles sous les boutons.

3. Saisissez la poignée d'amarrage

et tirez le moniteur de rapports

numériques vers le haut.

Béquille
