37
ASSEMBLAGE
2. Appuyez sur les deux verrous situés de chaque
côté du tambour à poussière jusqu’à ce qu’ils
s’enclenchent, fixant l’ensemble de bloc-moteur
sur le tambour à poussière.
3. Pour déposer l’ensemble de bloc-moteur, tirez
sur les deux verrous et soulevez l’ensemble
de bloc-moteur du tambour à poussière. Ne
forcez pas les verrous à tourner plus que
légèrement en dehors de la bride du tambour.
Drum
Latches
(1 on each
side)
Dust
Drum
Powerhead
Assembly
Powerhead
Assembly
#10 x 3/4"
(19 mm) Pan
Head Screws (2)
Extended
Flange

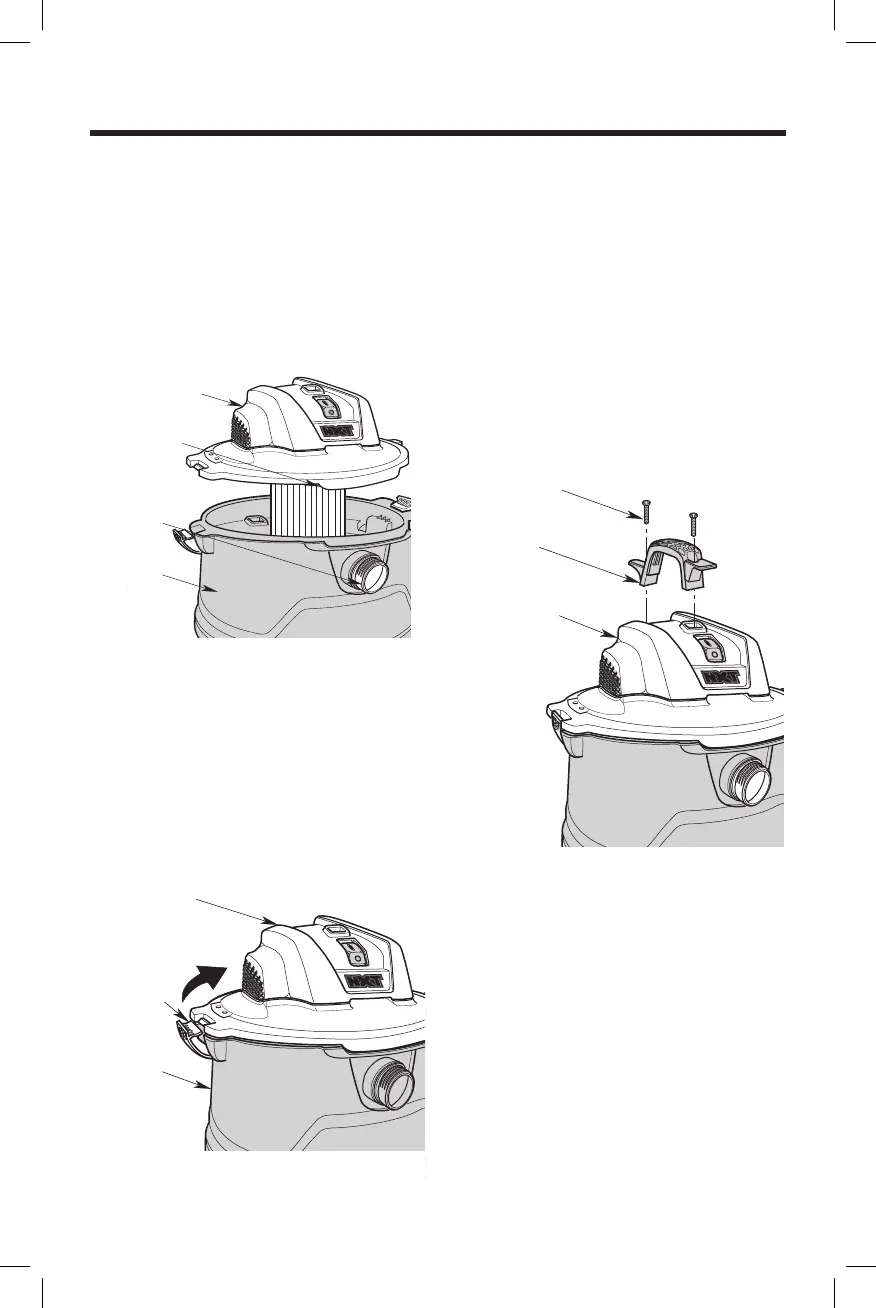

Ensemble de poignée de transport
1. Repérez la poignée de transport et les deux (2)
vis à tête cylindrique n° 10 x 3/4 po (19 mm)
dans le sac de pièces détachées.
2. Positionnez la poignée de transport sur le
dessus de l’ensemble de bloc-moteur, avec
la bride allongée de la poignée de transport à
l’arrière du bloc-moteur, comme illustré.
3. Introduisez une vis à tête cylindrique n° 10
x 3/4 po (19 mm) dans le trou à chaque
extrémité de la poignée de transport et dans
l’ensemble de bloc-moteur. Serrez fermement.
Fixation de l’ensemble de bloc-moteur
sur le tambour à poussière
1. Placez l’ensemble de bloc-moteur au-dessus
du tambour à poussière de telle façon que
la lèvre étendue du couvercle soit alignée
sur l’orifice d’admission. Assurez-vous que
l’ensemble de bloc-moteur est bien en place
sur le tambour à poussière.
Extended
Lip
Vac
Inlet
Dust
Drum
Powerhead
Assembly
Ensemble de
bloc-moteur
Orifice
d’admission de
l’aspirateur
Tambour à
poussière
Lèvre
allongée
Ensemble de
bloc-moteur
Tambour à
poussière
Verrous du
tambour
(1 de chaque
côté)
Ensemble de
bloc-moteur
Vis à tête cylindrique
n° 10 x 3/4 po
(19 mm) (2)
Bride
allongée
