999-998-676.10_REV. C 55
Máquina ranuradora a rodillos industrial No. 918-I
• Jale el conjunto del árbol de transmisión hacia de-
lante. Quite la tuerca de retención del cojinete del
árbol de transmisión y la mitad delantera del aco-
plamiento (Figura 16).

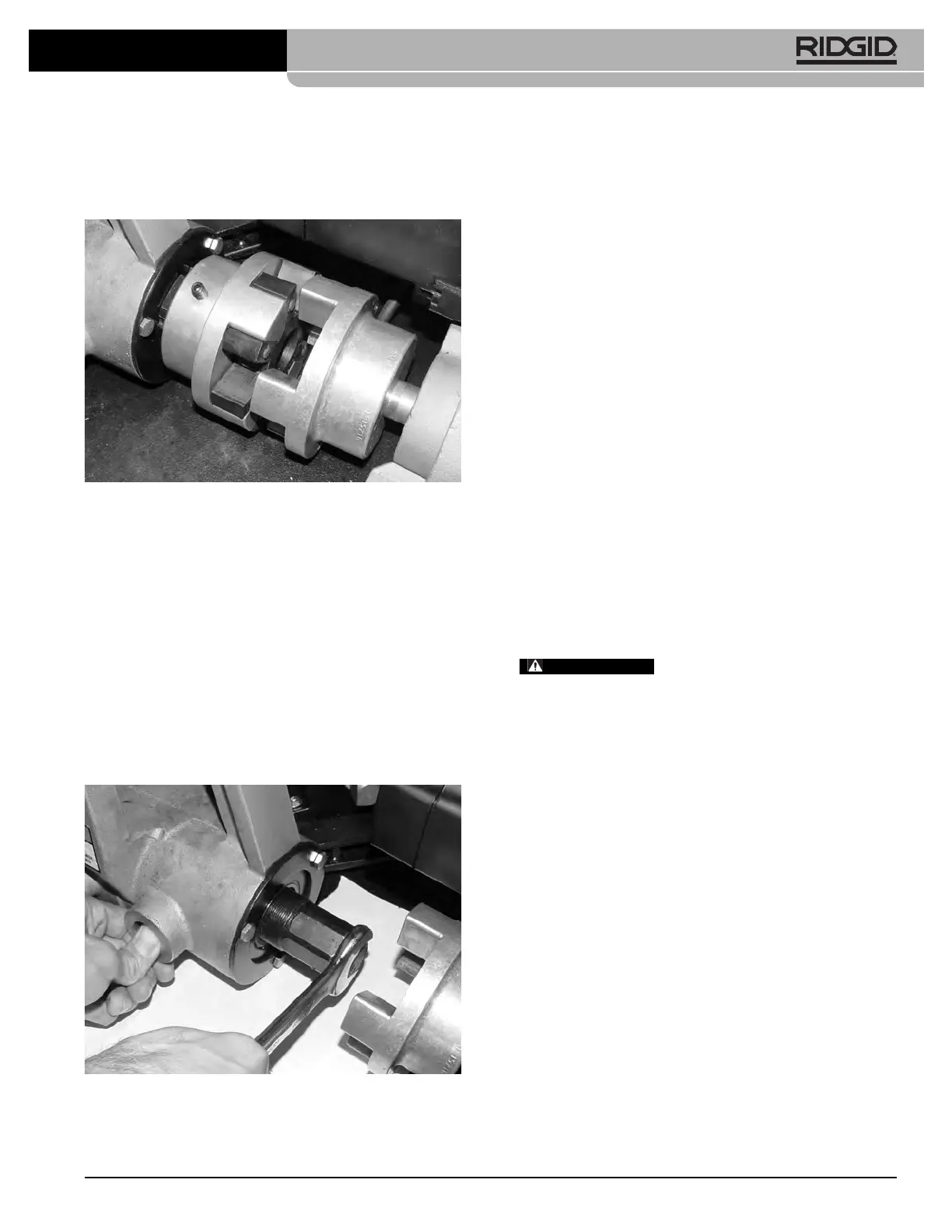

Figura 16 – Extracción del cojinete, tuerca de retención
y la mitad delantera del acoplamiento
• Gire a mano el árbol de transmisión mientras
mantiene oprimida la clavija de enclavamiento del
huso en el árbol de transmisión.
• Mientras mantiene oprimido el botón de en-
clavamiento del huso, emplee la llave de
15
⁄16" para
aflojar el perno de acoplamiento (Figura 17).
• Con un mazo dele golpecitos al perno de aco -
plamiento para soltar el rodillo de accionamiento del
árbol de transmisión.
• Desatornille el perno de acoplamiento en el rodillo
de accionamiento y extraiga el rodillo de accio -
namiento.
Figura 17 – Mientras se oprime el botón de en-
clavamiento del huso, se extrae el perno de
acoplamiento del árbol de transmisión
3. Instalación de un nuevo rodillo de accionamiento:
• Coloque un nuevo rodillo de accionamiento, intro-
duzca y apriete a mano el perno de acoplamiento.
• Gire manualmente el conjunto del árbol de trans-
misión y rodillo de accionamiento mientras oprime la
clavija de enclavamiento del huso, hasta que la
clavija enganche en el agujero del huso en el árbol
de transmisión.
• Manteniendo oprimida la clavija de enclavamiento
del huso, emplee una llave para apretar el perno de
acoplamiento.
• Disminuya la presión de su dedo sobre la clavija de
enclavamiento del huso para permitir que se re-
traiga.
• Jale el conjunto del árbol de transmisión hacia de-
lante. Inserte la mitad delantera del acoplamiento en
la mitad trasera. Introduzca el árbol de transmisión
a través de la tuerca de retención del cojinete, alin-
eando la llave hexagonal con la abertura en el
acoplamiento.
• Emplee la llave inglesa para apretar la tuerca de re-
tención del cojinete del árbol de transmisión.
• Apriete los tornillos de sujeción en el acoplamiento
de la transmisión.
• Cierre la cubierta del motor y transmisión.
No emplee la Ranuradora sin la cu-
bierta del motor o con ella abierta.
4. Instalación del rodillo ranurador:
• Con el alojamiento del rodillo superior levantado
por completo y el árbol de transmisión en su lugar,
meta el rodillo ranurador en la ensambladura del
rodillo superior e introduzca a fondo el eje del rodillo
superior a través de los cojinetes y del rodillo ranu-
rador.
• Apriete el tornillo de retención del rodillo ranu-
rador dentro del retén en el eje del rodillo superior.
5. Con una pistola de engrase, lubrique el árbol de
transmisión a través del orificio en el costado de la
Ranuradora.
ADVERTENCIA
