85
Nutrollmaschine 918
999-998-946.10_REV D

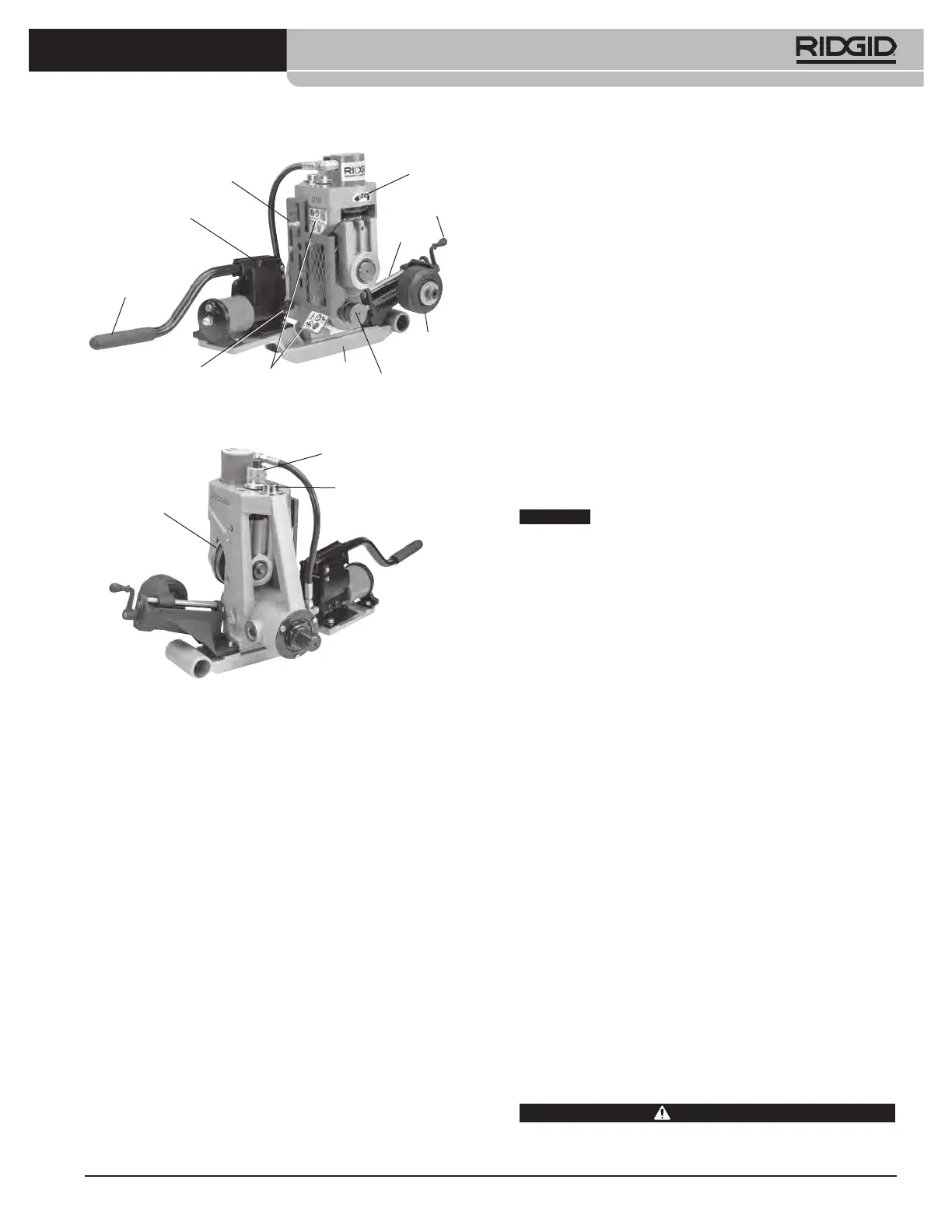

Abbildung 1A –Nutrollmaschine 918
Abbildung 1B –Nutrollmaschine 918
Technische Daten
Werkstoffe, Rohre .... Stahl, Edelstahl, Aluminium
undPVC
Kapazität
Standardnut
Rollensätze ............ Stahlrohr 2-6Zoll mit Schedule
10und 40
Optionale Nut
Rollensätze ............ Stahlrohr 8-12Zoll mit Schedule
10und Stahlrohr 8Zoll mit
Schedule 40*
Stahlrohr 1¼Zoll bis 1½Zoll mit
Schedule 10 und 40
Kupferrohr 2-6Zoll
(Typ K, L, M & DWV)
Informationen zu weiteren
Werkstoffen
und Wandstärken siehe
Tabellen I, IIund III
Nutdurchmesser
Einstellung ............... Nuttiefenmessgerät und
Tiefeneinstellmutter
Schutzeinrichtung
Handkurbel
Hydraulikpumpe
Beschriftung für
die Rohrrotation
Stabilisator
Stabilisatorrad
Antriebswelle/
Antriebsrolle
Montagesockel
Warnhinweise
Pumpengriff
Pumpenfreigabehebel
Tiefeneinstellmutter
Nutrolle
Nuttiefenlehre
Betätigung ............... Zweistufige Hydraulik-Handpumpe
Stabilisator ............... Manuell einstellbar, für Rohre von
2½ bis 12Zoll
Montagesockel
Verfügbar ................. RIDGID Kraftantrieb 300
RIDGID Gewindeschneidmaschine
1224
RIDGID Gewindeschneidmaschine
535A/M
RIDGID Gewindeschneidmaschine
300Kompakt/1233
Gewicht (918, 300 PD-Sockel,
Stabilisator) .............. 37 kg (82lbs.)
Abmessungen (918, 300 PD-Sockel, Stabilisator)
BxTxH ...................... 889mm x 356mm x 445mm
(35x14x17,5Zoll)
* Nicht zum Anbringen von Nuten in Stahlrohren mit 8 Zoll Durchmesser,
Schedule 40 und einer Brinelhärte über 150 BHN verwenden. Dies kann dazu
führen, dass die Nuten nicht richtig geformt werden oder von der Spezifikation
abweichen.
HINWEIS
Die Nutrollmaschine 918 ist bei ordnungs-
gemäßer Verwendung für das Anbringen von Nuten an
Rohren von 1bis12Zoll Durchmesser ausgelegt, die den
Spezifikationen von AWWA C606-15 entsprechen.
Unsachgemäße Verwendung dieses Geräts kann dazu
führen, dass die Nuten von der Spezifikation abweichen
und dass Rohr und Ausrüstung beschädigt werden.
Die Auswahl der geeigneten Materialien und Verbin-
dungs methoden liegt in der Verantwortung des
System planers und/oder des Installateurs. Vor
jeder Installation muss eine sorgfältige Bewertung
der konkreten Betrieb sumgebung, einschließlich
Chemikalien und Betriebstemperatur, durch ge führt
werden. Die Auswahl ungeeigneter Materia lien und
Methoden kann zu Systemausfällen führen.
Edelstahl und sonstige korrosionsbeständige
Werkstoffe können beim Einbau, beim Verbinden
und beim Umformen verunreinigt werden. Soche
Verunreinigungen können Korrosion und ein
vorzeitiges Versagen der Rohrleitung verursachen.
Vor dem Versuch der Installation muss eine
sorgfältige Bewertung der Materialien und Methoden
für die konkreten Einsatzbedingungen, einschließlich
Chemikalien und Temperatur, durchgeführt werden.
Standardausstattung
Einzelheiten zum Zubehör, das zusammen mit
bestimmten Maschinen (Katalognummern) geliefert
wird, finden Sie im RIDGID-Katalog.
Montage
WARNUNG
Befolgen Sie die nachfolgenden Anweisungen
für die ordnungsgemäße Montage, um das Risiko
