Ranuradora a rodillos 918

999-998-946.10_REV D

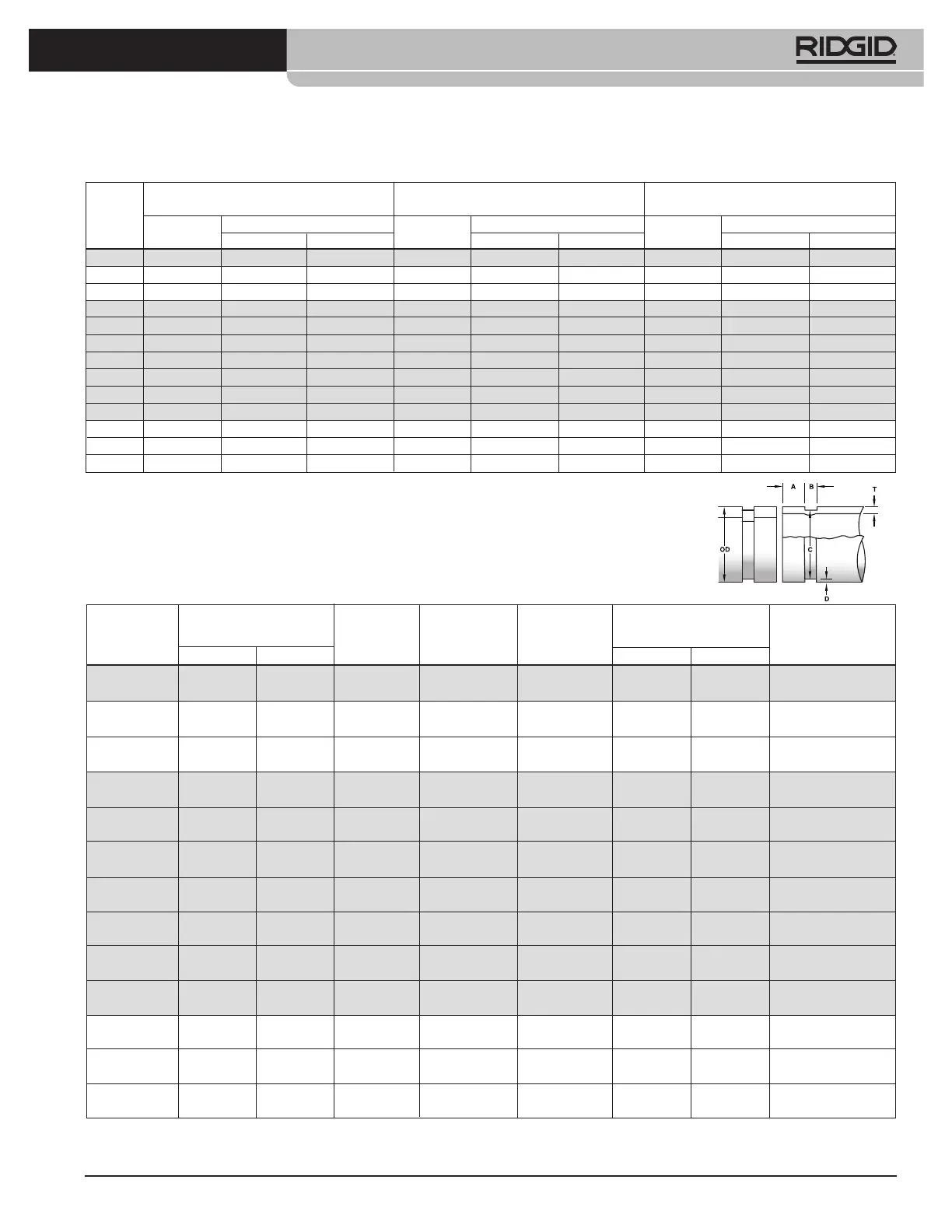

Tabla I. Espesor de la pared del tubo

NOTA: Todas las dimensiones están en pulgadas.

Tubos o tuberías de acero al

Diám.

carbono o aluminio

Tubos o tuberías de acero inoxidable Tubos de PVC

del tubo

Cédula

Espesor de pared

Cédula

Espesor de pared

Cédula

Espesor de pared

Mín. Máx. Mín. Máx. Mín. Máx.

1 5, 10, 40 0,065 0,133 5, 10 0,065 0,109 40 0,133 0,133

1¼ 5, 10, 40 0,065 0,140 5, 10, 40 0,065 0,140 40 0,140 0,140

1½ 5, 10, 40 0,065 0,145 5, 10, 40 0,065 0,145 40, 80 0,145 0,200

2 5, 10, 40 0,065 0,154 5, 10, 40 0,065 0,154 40, 80 0,154 0,218

2½ 5, 10, 40 0,083 0,203 5, 10 0,083 0,188 40, 80 0,203 0,276

3 5, 10, 40 0,083 0,216 5, 10 0,083 0,188 40, 80 0,216 0,300

3½ 5, 10, 40 0,083 0,226 5, 10 0,083 0,188 40 0,226 0,226

4 5, 10, 40 0,083 0,237 5, 10 0,083 0,188 40 0,237 0,237

5 5, 10, 40 0,109 0,258 5, 10 0,109 0,188 40 0,258 0,258

6 5, 10, 40 0,109 0,280 5, 10 0,109 0,188 40 0,280 0,280

8 5, 10, 40* 0,109 0,322 5, 10 0,109 0,148 40 0,322 0,322

10 5, 10 0,134 0,165 5, 10 0,134 0,165 — — —

12 5, 10 0,165 0,180 5, 10 0,165 0,180 — — —

* No usar para ranurar tubos de acero de 8" y cédula 40 que tengan una dureza superior a 150 BHN.

Tabla II. Especicaciones estándar del

ranurado a rodillos

(1)

NOTA: Todas las dimensiones están en pulgadas.

T A B C D

Diám.

Espesor Asiento de la Ancho de Profundidad

nominal

del tubo

mín. de junta obturadora la ranura

Diám. en la ranura

nom. de

del tubo DE Tol. la pared +0,015/-0,030 +0,030/-0,015 DE Tol. la ranura

(2)

1 1,315 +0,013 0,065 0,625 0,281 1,190 +0,000 0,063

-0,013

1,660 +0,016 0,065 0,625 0,281 1,535 +0,000 0,063

-0,016 -0,015

1,900 +0,019 0,065 0,625 0,281 1,535 +0,000 0,063

-0,019 -0,015

2 2,375 +0,024 0,065 0,625 0,344 2,250 +0,000 0,063

-0,016 -0,015

2,875 +0,029 0,083 0,625 0,344 2,720 +0,000 0,078

-0,016 -0,015

3 3,50 +0,035 0,083 0,625 0,344 3,344 +0,000 0,078

-0,031 -0,015

4,00 +0,040 0,083 0,625 0,344 3,834 +0,000 0,083

-0,031 -0,020

4 4,50 +0,045 0,083 0,625 0,344 4,334 +0,000 0,083

0,031 -0,015

5 5,563 +0,056 0,109 0,625 0,344 5,395 +0,000 0,084

0,031 -0,015

6 6,625 +0,063 0,109 0,625 0,344 6,455 +0,000 0,085

-0,031 -0,015

8 8,625 +0,063 0,109 0,750 0,469 8,441 +0,000 0,092

-0,031 -0,020

10 10,75 +0,063 0,134 0,750 0,469 10,562 +0,000 0,094

-0,031 -0,025

12 12,75 +0,063 0,156 0,750 0,469 12,531 +0,000 0,110

-0,031 -0,025

(1) Según AWWA C606-15.

(2) La profundidad nominal de la ranura se proporciona solamente como dimensión de referencia. No use la profundidad de la ranura para determinar la aceptabilidad de una ranura.

NOTA: Siga las recomendaciones del fabricante del acoplamiento con respecto al abocinamiento máximo permitido.

Figura 31 – O.D.

es diámetro

exterior (DE)
