Ranuradora a rodillos 918
999-998-946.10_REV D
72

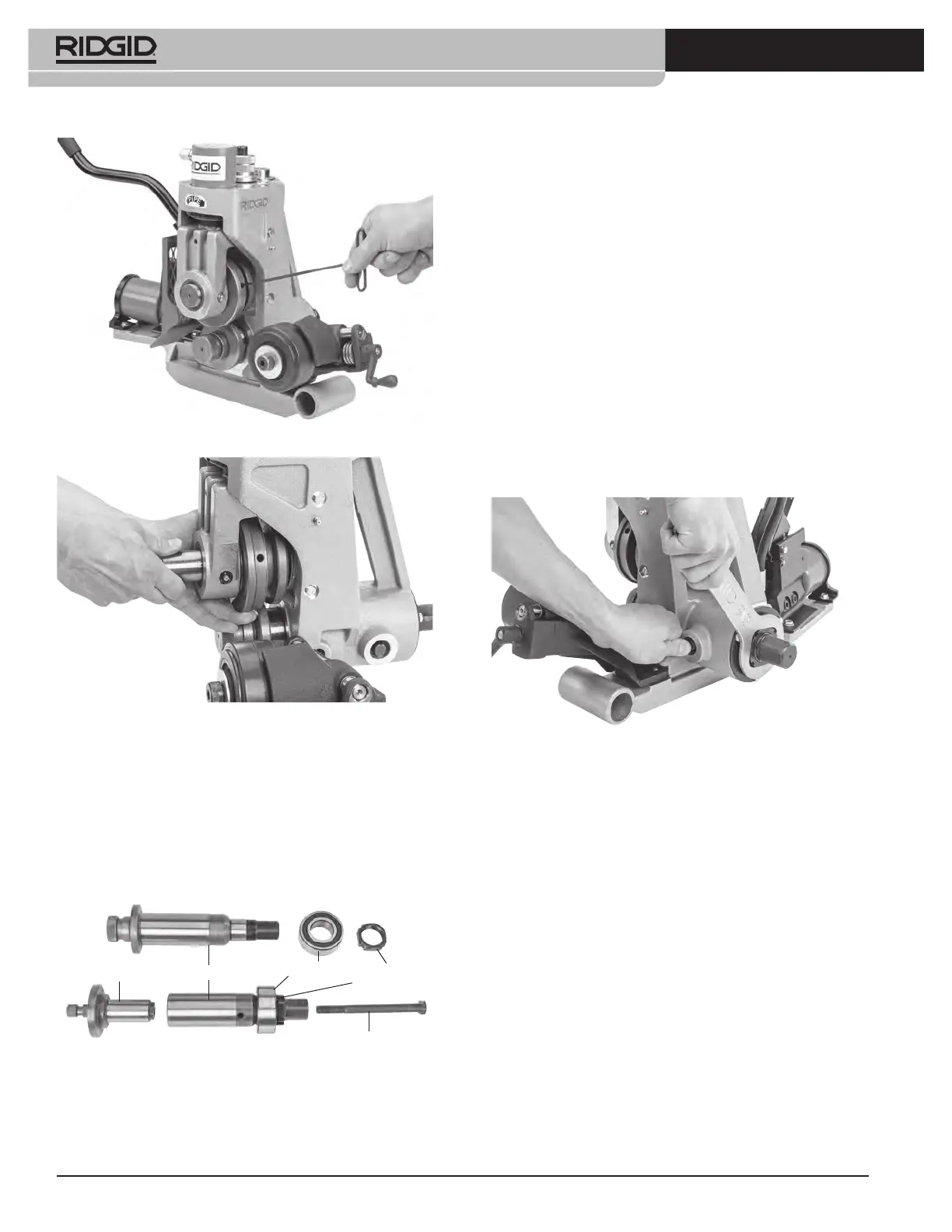

Figura 25 – Aflojar el tornillo de montaje del juego de
rodillos ranuradores
Figura 26 – Extracción del eje de retención y rodillo
ranurador
Reemplazo del eje de mando y rodillo de mando
La ranuradora a rodillos 918 tiene dos tipos de eje de
mando. Hay un eje de mando de una sola pieza que se
usa para los diámetros de 2" a 6" y de 8" a 12". Hay una
unidad de dos piezas integrada por un eje de mando y
rodillo de mando intercambiable, que se usa para tubos
de cobre de 1", 1¼" a 1½" y 2" a 6". Vea la Figura 27.
Figura 27 – Eje de mando de una pieza (arriba) y eje de
mando de dos piezas (abajo)
1. Extraiga el rodillo ranurador.
2. Gire el eje de mando manualmente y al mismo tiempo
aplique presión al pasador de traba del husillo hasta
que el pasador de traba se encaje en el agujero del
husillo en el eje de mando.
Reemplazo del eje de mando
3. Con el husillo trabado, use la llave de tubo para ex-
traer la tuerca de retención del alojamiento del eje de
mando (Figura 28).
4. Deje de presionar el pasador de traba del husillo, para
permitir que se retraiga.
5. Extraiga el eje de mando de la parte de adelante de la
ranuradora.
6. Proceda al revés para hacer la instalación. Asegure
que las piezas estén limpias, para que no se ensucien
los alojamientos. Lubrique los alojamientos antes de
usar el aparato.
Figura 28 – Traba del husillo y extracción de la tuerca de
retención del eje de mando
Reemplazo del rodillo de mando (ejes de dos piezas)
1. Con el husillo trabado, use la llave hexagonal de 15/16"
del conjunto de llaves para aflojar el perno de tracción.
2. Con un mazo blando, golpee suavemente la cabeza
del perno, para aflojar el rodillo de mando del eje de
mando.
3. Desenrosque el perno de tracción del rodillo de
mando y extraiga el rodillo de la parte de adelante de
la ranuradora.
4. Proceda al revés para hacer la instalación. Asegure
que el rodillo de mando esté bien asentado en el eje
de mando y que esté firme el perno de tracción.
Rodillo de
mando
Eje de mando
Alojamiento
Tuerca de
retención del
alojamiento
