69
Ranuradora a rodillos 918
999-998-946.10_REV D
Cuando use el juego de rodillos de 1", es particular-
mente importante no aplicar fuerza excesiva (mala
selección del diámetro ranurado, ranuras demasiado
pequeñas, una vuelta de más de un cuarto de la ma-
nivela de la bomba). Esto puede dañar el rodillo de 1".
8. Cuando la tuerca de ajuste de la profundidad se
ponga en contacto con el borde superior de la ranura-
dora, deje que el tubo haga dos rotaciones más para
asegurar una profundidad uniforme de la ranura.
9. Quite el pie del interruptor de pie.
10. Coloque el conmutador REV/O-OFF/FOR en la po-
sición OFF.
11. Retraiga el rodillo ranurador y extraiga el tubo de la
ranuradora a rodillos.
12. Inspeccione y mida la ranura.
Ajuste del diámetro en la ranura para
tubos de cobre
Cuando se usa la ranuradora a rodillos 918 para tubos de
cobre, no se puede usar el calibre de profundidad de la
ranura, p71-ya que el diámetro resultante no sería el correcto.
1. Avance el rodillo ranurador hasta que tope el tubo y
lo agarre ligeramente.
2. Asegure que el calibre de profundidad de la ranura
esté en la posición de ranurado (Figura 17 B).
3. Gire la tuerca de ajuste hasta que esté al ras con la
placa superior de la ranuradora.
4. Consulte en la Tabla B el diámetro y tipo de tubo que
desea ranurar. Destornille el tornillo de ajuste para
alejarlo de la placa superior, dándole al tornillo el nú-
mero correspondiente de vueltas. Por ejemplo, para
un tubo de cobre de 4" de tipo L, aleje el tornillo de
ajuste dándole 1 vuelta.
Tabla B – Ajuste de profundidad para tubos de cobre
ranurados a rodillo
5. Proceda al paso 5 de la sección Selección y ajuste del
diámetro en la ranura.
69
Ajuste de profundidad para tubos de cobre ranurados a rodillo
(vueltas del tornillo de ajuste)
Diámetro K L M DWV
2-2,5"
7
/
8
7
/
8
7
/
8
7
/
8
3"
7
/
8
7
/
8
7
/
8
7
/
8
4" 1 1 1 1
5" 1
1
/
4
1 1 1
6" 1
3
/
8
1
1
/
4
1
1
/
4
1
1
/
4
Consejos para ranurar correctamente
Un problema típico durante el ranurado a rodillos es el
movimiento en espiral del tubo o su alejamiento del eje de
mando, o problemas con la trayectoria correcta de la ranura.
Para que el ranurado siga el trayecto correcto, es impor-
tante respetar todas las instrucciones. Si el tubo sigue con
problemas para mantener el trayecto del ranurado, el ope-
rario puede usar otras opciones para mejorar el trayecto.
• Aumente levemente el ángulo de descentrado del
tubo, de medio grado a 1 grado. Vea la Figura 15.
• Dele otra media vuelta a la manivela del estabilizador,
para apretar un poco más.
• Es posible que el operario tenga que aplicar una
fuerza leve sobre el tubo mientras esté ranurando,
para que siga el trayecto correcto. Por lo general, esto
es necesario solamente para tubos más cortos que
no usan el estabilizador. Para ejercer esta fuerza, el
operario debe usar un guante de cuero en buenas
condiciones y encerrar el tubo con la mano, como se
muestra en la Figura 20, para que pueda acercar el
tubo levemente hacia su persona. Esto puede exigir
que el accionamiento motorizado o la roscadora estén
fijados al suelo para que no se muevan durante el
ranurado. Para reducir el riesgo de lesiones por cortes
o aplastamiento, la mano debe mantenerse alejada
del rodillo ranurador y los extremos del tubo; no
ranure tubos más cortos que el límite recomendado y
no meta la mano en el tubo ni toque la ranura.

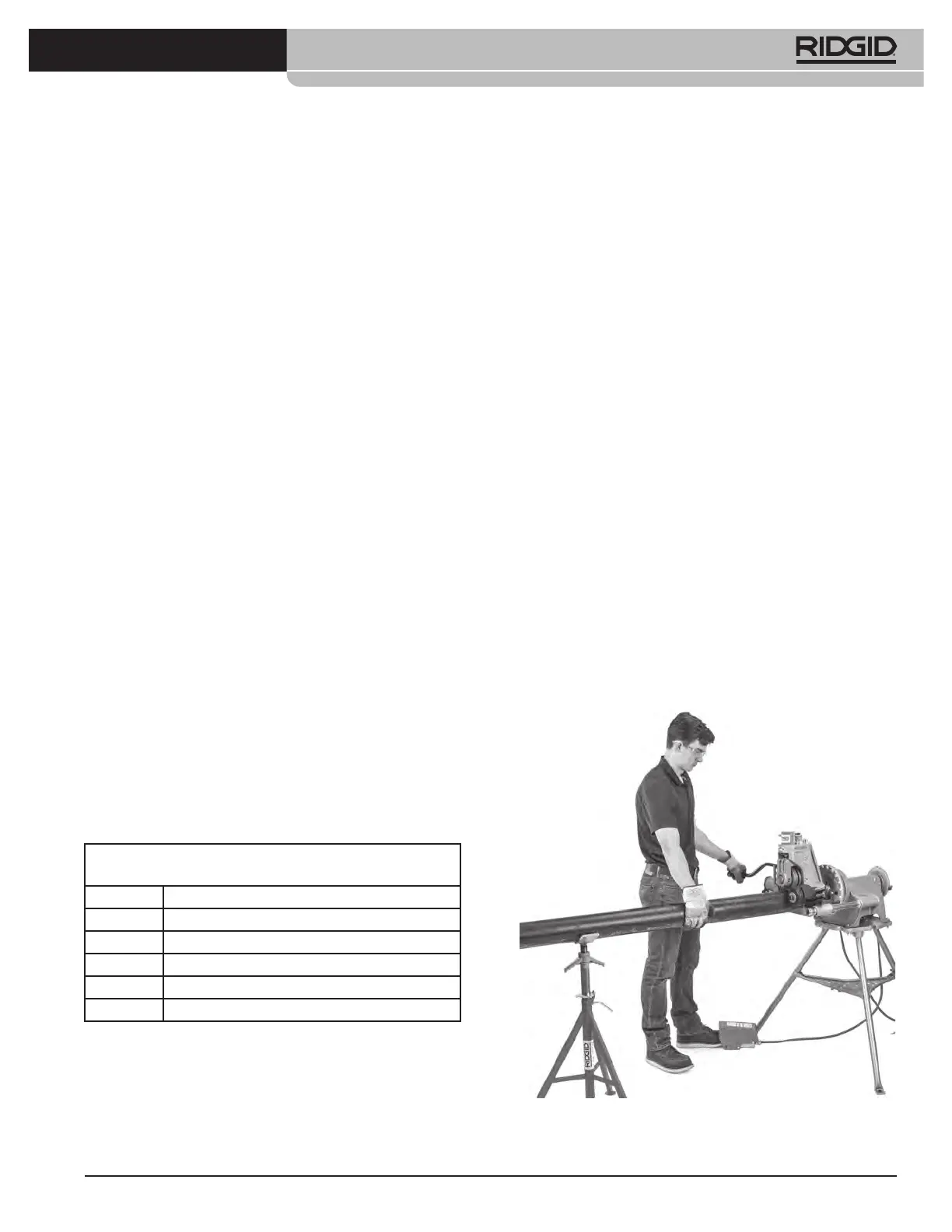

Figura 20 – Aplicación de presión sobre el tubo, con el
accionamiento motorizado en dirección REV
