67
Ranuradora a rodillos 918
999-998-946.10_REV D
67

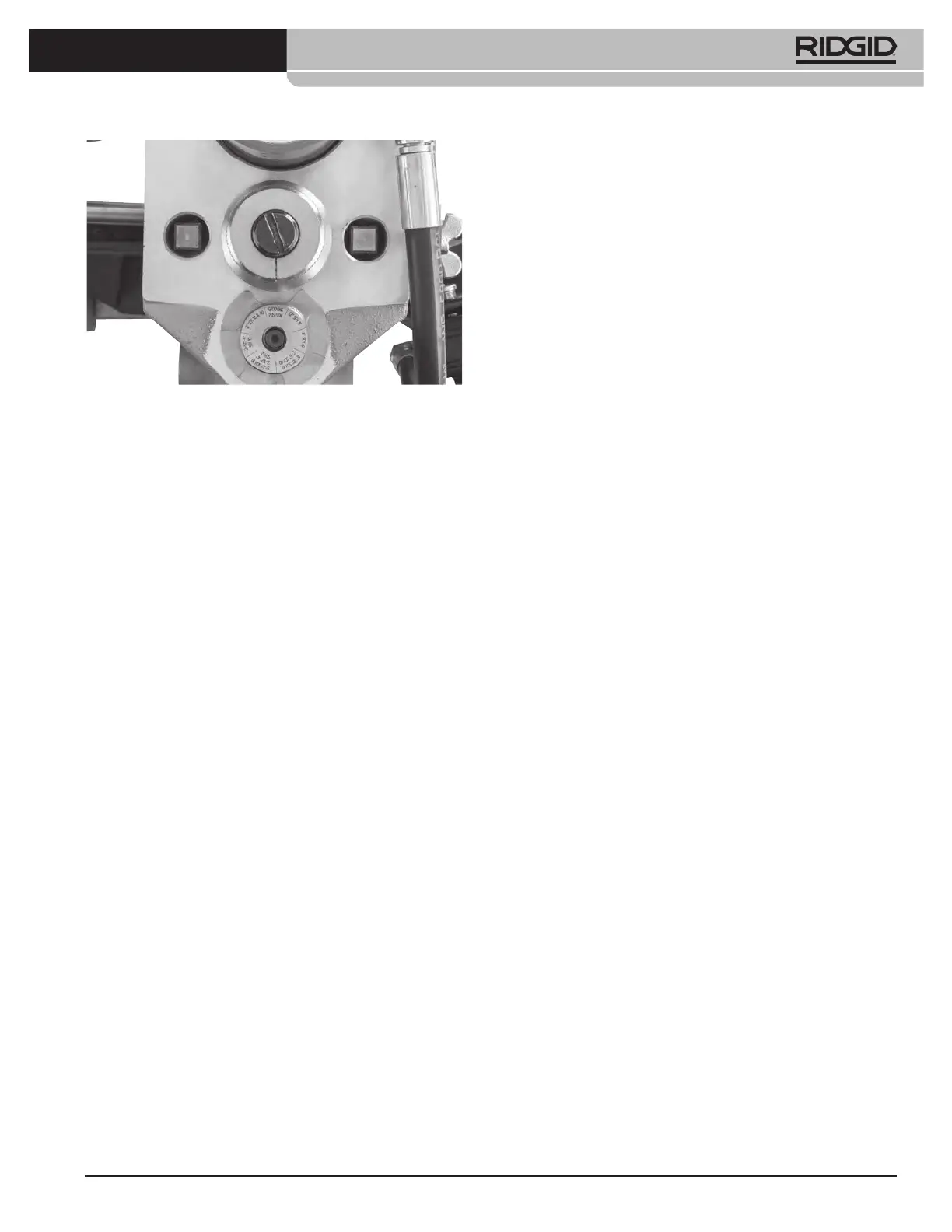

Figura 17 B – Calibre en la posición de ranurado
5. Labre una ranura de prueba. Siga los pasos indica-
dos en Operación de ranurado.
6. Mida la ranura. El mejor método para medir el diáme-
tro en la ranura es con una cinta de diámetros. Vea la
sección Equipo opcional. Coloque la cinta de diáme-
tros alrededor de la ranura en el tubo, para que quede
bien ceñida y esté asentada plana contra el fondo de
la ranura. Luego lea el diámetro en la ranura.
7. Compare el diámetro obtenido con el diámetro
exigido, como se muestra en la Tabla II o Tabla
III o según las especificaciones del fabricante del
acoplamiento que se colocará en la ranura. Si el
diámetro medido en la ranura no cumple con las
especificaciones, cambie la posición de la tuerca
para ajustar la profundidad, hasta conseguir una
ranura del diámetro correcto.
• Para reducir el diámetro en la ranura, aumentando
su profundidad, gire la tuerca de ajuste de la pro-
fundidad hacia la izquierda.
• Para aumentar el diámetro en la ranura, reduciendo
su profundidad, gire la tuerca de ajuste de la pro-
fundidad hacia la derecha.
• Cada cuarto de vuelta de la tuerca de ajuste de
la profundidad cambia el diámetro en la ranura
en aproximadamente 0,025" (0,6 mm). Cuando la
tuerca pasa a la siguiente marca en la circunferen-
cia, el diámetro en la ranura cambia en aproxima-
damente 0,002" (0,05 mm).
8. Repita los pasos 6 a 8 hasta que el diámetro en la ra-
nura cumpla con las especificaciones. Si la ranura es
demasiado grande, puede ajustar la ranuradora para
obtener una ranura de menor tamaño. Si la ranura es
demasiado pequeña, tendrá que labrar otra ranura.
Es importante que el diámetro sea el correcto, para
asegurar el desempeño de la conexión. Las ranuras
que no cumplen con las especificaciones pueden
hacer fallar la conexión.
Operación del estabilizador
El estabilizador se usa para aplicar una fuerza leve a los
tubos de 2½" a 12", para mejorar el correcto recorrido
del ranurado. Es especialmente útil para tubos cortos
pero se puede usar con tubos de cualquier largo. El
estabilizador también reduce el bamboleo de los tubos
más largos y de mayor diámetro.
El estabilizador se puede usar solamente si el acciona-
miento motorizado o la roscadora tienen el conmutador
REV/O-OFF/FOR en la posición REV. La rotación del
tubo está marcada en la ranuradora (vea la Figura 18).
Si se usa con el conmutador REV/O-OFF/FOR en la
posición FOR, el tubo hace una espiral y se sale de los
rodillos de la ranuradora.
1. Instale el equipo correctamente y coloque el tubo.
2. Fije el diámetro en la ranura.
3. Haga rotar la manivela del estabilizador para que el
rodillo se ponga en contacto con el tubo. Dele otra
vuelta completa a la manivela, para cargar el rodillo
contra el tubo (Figura 18). No estire el cuerpo sobre
el tubo para ajustar el estabilizador.
4. Ranure el tubo. Durante la operación, aleje las manos
de los rodillos ranuradores, la rueda del estabilizador
y el extremo del tubo. No ranure tubos que tengan
un largo inferior a las especificaciones. No meta la
mano dentro del tubo ni toque la ranura, para reducir
el riesgo de lesiones por aplastamiento.
Durante el ranurado, si no se sigue el correcto tra-
yecto, quite el pie del interruptor de pie y suspenda
la operación. Prepare los equipos para una nueva
ranura y haga rotar la manivela media vuelta más,
para aumentar la carga contra el tubo. No aumente la
carga demasiado, p69-ya que se podría dañar el rodillo.
Una vez que se fije el estabilizador para un tubo de
cierto material y tamaño, generalmente no es nece-
sario volver a ajustarlo ni retirarlo cuando se carga y
se descarga un tubo.
