45
Rainureuse à galets 918
999-998-946.10_REV D
45

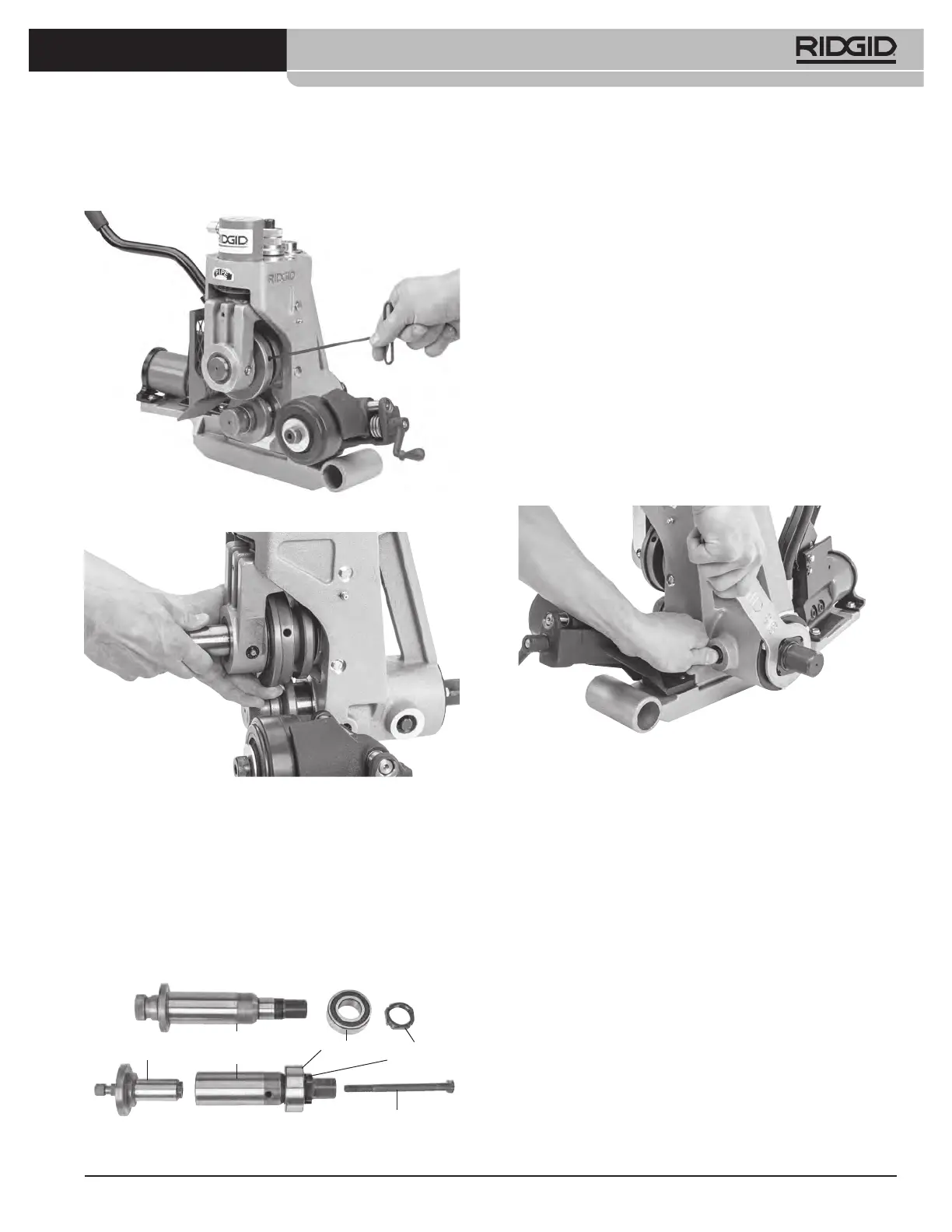

3. Desserrez la vis de blocage du galet de rainurage
(Figure 25). Retirez l’ensemble arbre/galet de la rai-
nureuse en tirant sur le galet (Figure 26).
Figure 25 – Desserrage de la vis de blocage du galet de
rainurage
Figure 26 – Retrait de l’ensemble arbre/galet de rainurage
Changement de l’ensemble arbre/galet
d’entraînement
La 918 utilise deux types d’arbre d’entraînement ; Un
arbre monobloc à galet incorporé pour les tuyaux Ø 2 po
à 6 po et Ø 8 po à 12 po, et un arbre indépendant per-
mettant le montage de galets interchangeables pour les
tuyaux Ø 1 po, 1¼ po et 1½ po, ainsi que les galets pour
cuivre Ø 2 po à 6 po (Figure 27).
Figure 27 – Arbre monobloc (haut) et arbre indépendant
(bas)
1. Retirez le galet de rainurage.
2. Tournez l’arbre d’entraînement manuellement, tout
en appuyant sur la broche de verrouillage jusqu’à ce
qu’elle s’engage dans l’arbre.
Changement de l’arbre d’entraînement
3. Avec la broche de verrouillage engagée, retirez l’écrou
de retenu du roulement à l’aide de la clé plate prévue
(Figure 28).
4. Relâchez la broche de verrouillage pour permettre
son retrait.
5. Retirez l’arbre d’entraînement via l’avant de la rainu-
reuse.
6. Installez le nouvel arbre en inversant le processus. En
ce faisant, assurez-vous de la parfaite propreté des
surfaces afin d’éviter la contamination des roulements.
Lubrifiez les roulements avant d’utiliser l’appareil.
Figure 28 – Engagement de la broche de verrouillage et
retrait de l’écrou de retenu de l’arbre d’entraî-
nemen
Changement des galets d’entraînement (arbres de
transmission indépendants)
1. Avec la broche de verrouillage engagée, servez-vous
du côté 15/16 po de la clé plate pour desserrer le bou-
lon de retenu.
2. Tapez sur le boulon de retenu avec un maillet non-mé-
tallique pour déloger le galet de l’arbre d’entraînement.
3. Dévissez le boulon de retenu du galet d’entraînement,
puis retirez le galet de l’avant de la rainureuse.
4. Installez le nouveau galet en inversant le processus
et en vous assurant qu’il est bien assis sur l’arbre
d’entraînement et que le boulon de retenu est correc-
tement serré.
Galet
d’entraînement
Arbre
d’entraînement
Roulement
Ecrou de
retenu du
roulement
