Rainureuse à galets 918
999-998-946.10_REV D
40

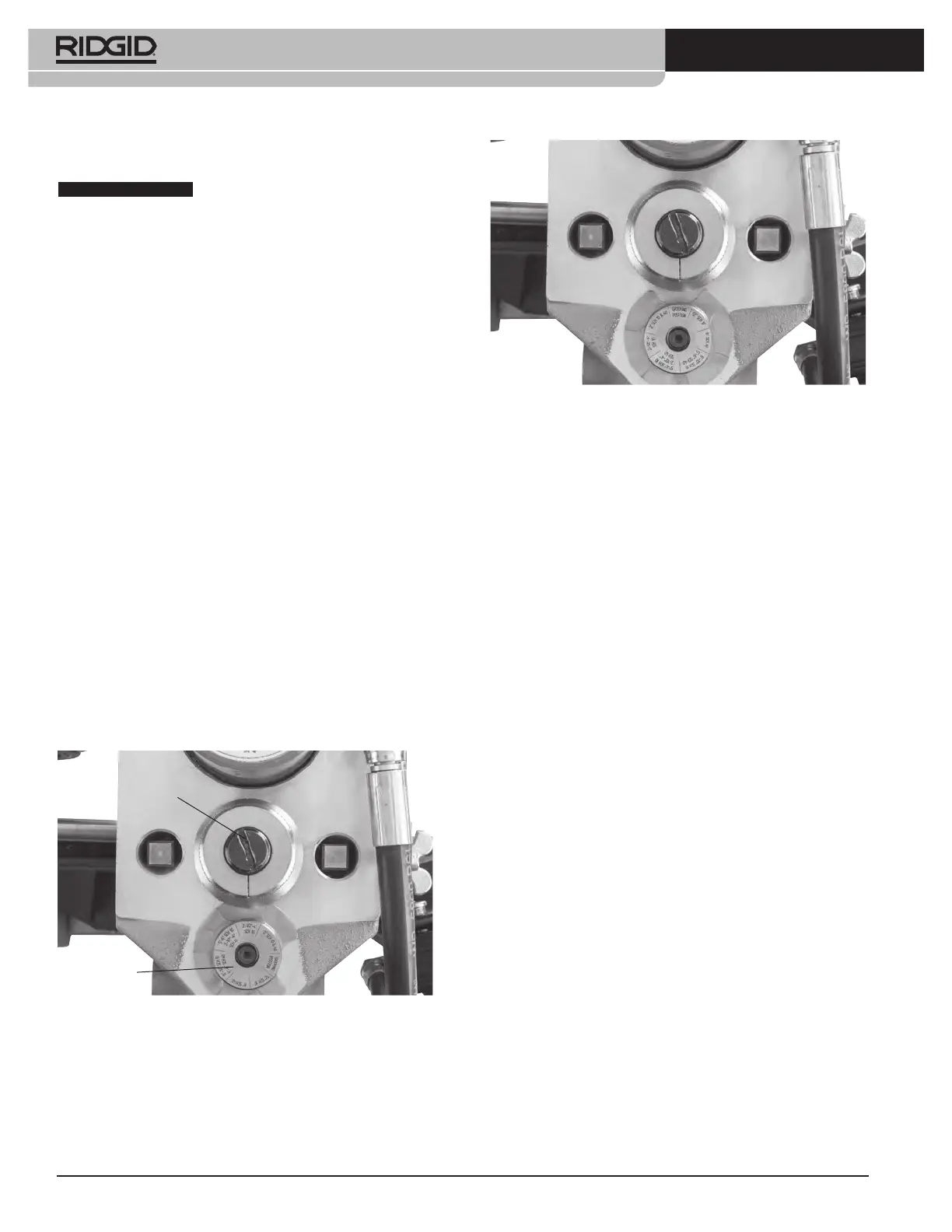

Figure 17B – Jauge en position de rainurage
5. Effectuez un rainurage témoin selon le processus de
la rubrique « Rainurage des tuyaux ».
6. Mesurez le diamètre de la rainure. Le meilleur
moyen de mesurer le diamètre de rainure est d’uti-
liser un ruban métrique (se reporter à la rubrique «
Accessoires »). Entourez la partie rainurée du tuyau
avec le ruban métrique. Vérifiez la parfaite assise du
ruban au fond de la rainure, puis mesurez le diamètre
de la rainure.
7. Comparez le diamètre mesuré de la rainure au dia-
mètre indiqué au Tableau II ou III ou à celui indiqué
par le fabricant des raccords correspondants. Si le
diamètre du rainurage est hors norme, l’écrou de
réglage peut servir à obtenir le diamètre de rainurage
voulu.
• Pour diminuer le diamètre de rainurage (rainure
plus profonde), tournez la molette de réglage en
sens anti-horaire.
• Pour augmenter le diamètre de rainurage (rainure
moins profonde), tournez la molette de réglage en
sens horaire.
• Chaque quart de tour de l’écrou de réglage modifie
le diamètre de rainurage par environ 0,025 po (0,6
mm). Chaque repère de l’écrou correspond à un
changement de diamètre d’environ 0,002 po (0,05
mm).
8. Répétez les étapes 6 à 6 jusqu’à obtenir un diamètre
de rainurage acceptable. Si la rainure est trop large, la
rainureuse peut être réglée afin de la réduire. Si la rai-
nure est trop petite, in sera nécessaire d’entamer une
nouvelle rainure. La performance des raccords dépend
du diamètre des rainures. Des rainures hors normes
peuvent occasionner la défaillance du raccord.
Utilisation du stabilisateur
Le stabilisateur s’appui légèrement sur les tuyaux de 2½
po à 12 po de diamètre pour maintenir leur alignement.
Etablissement et réglage du diamètre
de rainurage
Vu la variété des caractéristiques
des divers types de tuyaux, et afin de limiter les risques
de rainures hors normes, il est impératif d’effectuer un
rainurage-témoin avant la première intervention du jour et
en cas de changement de section, type, nature ou lot de
tuyaux. Procédez ensuite à la vérification du diamètre de
la rainure.
1. Assurez-vous de la préparation appropriée du maté-
riel et du tuyau, ainsi que du positionnement de ce
dernier. Une préparation inadéquate risque de nuire
à la précision du diamètre de rainurage.
2. Le galet de rainurage devrait toucher le tuyau. Au be-
soin, faites avancer le galet de rainurage juste assez
pour entrer en contact avec le tuyau. Il ne doit ni grip-
per, ni déformer le tuyau.
3. Réglé la jauge de profondeur de rainure jusqu’à ce
que l’encoche appropriée se trouve sous la tête de
la vis de réglage (Figure 17A). La jauge de profon-
deur de rainure ne sert que pour les tuyaux acier.
Reportez-vous à la rubrique Réglage du diamètre
de rainure pour tuyaux en cuivre lors du rainurage
des tuyaux en cuivre.
4. Tournez l’écrou de réglage en sens horaire jusqu’à ce
que sa tête bute contre l’encoche de la jauge de pro-
fondeur. Tournez la jauge de profondeur de rainure
à la position de rainurage (Figure 17B). Si la jauge
n’est pas en position de rainurage, elle empêchera
le rainurage et risque d’être endommagée.
Figure 17A – Place Correct Step of Gauge Under
Adjusting Head
AVIS IMPORTANT
Ecrou de réglage de
profondeur
Jauge de
profondeur
de rainure
