35
Rainureuse à galets 918
999-998-946.10_REV D

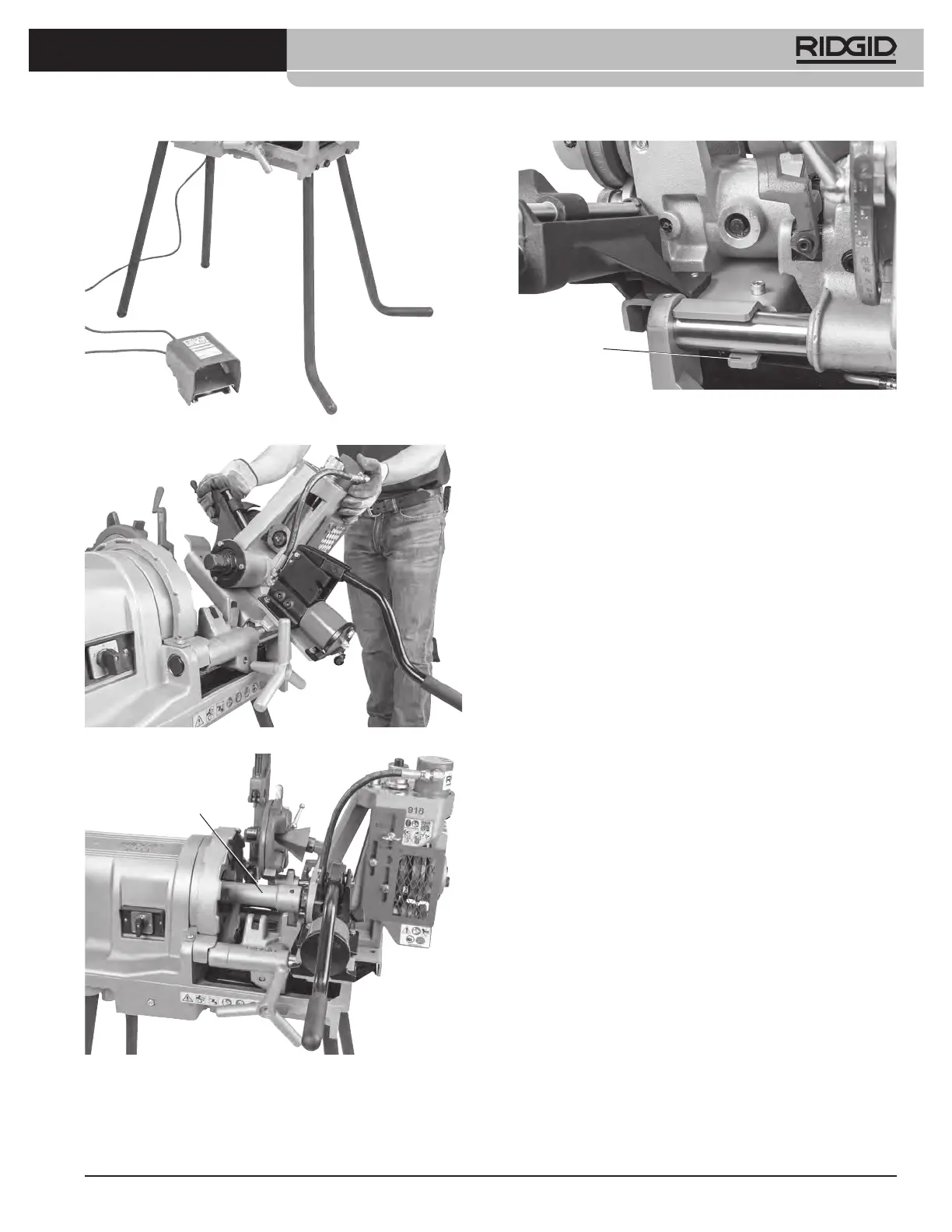

Figure 8A – Installation des jambages recourbés réf. 56532
Figure 8B – Montage de la 918 sur fileteuse N° 1233
Figure 8C – Installation de l’arbre
Figure 8D – Installation du sabot de rail
Montage de la 918 sur leteuses types
535 et 1224
De manière générale, la 918 peut être montée sur les
fileteuses 535 et 1244 avec son arbre déjà en place,
mais il est également possible de l’installer séparément,
comme sur les fileteuses 300 Compact et 1233 (repor-
tez-vous à la rubrique correspondante).
Lors de l’utilisation de la rainureuse avec une fileteuse
535 Auto Chuck à mandrin automatique, préparez-la de
manière à ce que les mâchoires du mandrin s’engagent
sur le tuyau en marche arrière (REV) comme indiqué
dans la rubrique Filetage à gauche du mode d’emploi de
la fileteuse 535.
1. Vérifiez le montage approprié de la 918 sur l’embase
prévue pour le système d’entraînement utilisé. Serrez
son arbre d’entraînement à fond.
2. Amenez le chariot de la fileteuse vers son mandrin
avant, puis rabattez ses accessoires afin de les
dégager. Ramenez l’alésoir dans la tête de filière afin
de le protéger et éviter les risques de contact.
3. Ouvrez le mandrin avant de la fileteuse à fond.
4. Avec l’extrémité de l’ arbre d’entraînement dans le
mandrin de la fileteuse, positionnez l’encoche côté
stabilisateur de l’embase sur le rail de chariot arrière,
puis descendez la pompe sur le rail de chariot avant
(Figure 9).
35
Arbre
Sabot de rail
