101
Nutrollmaschine 918
999-998-946.10_REV D

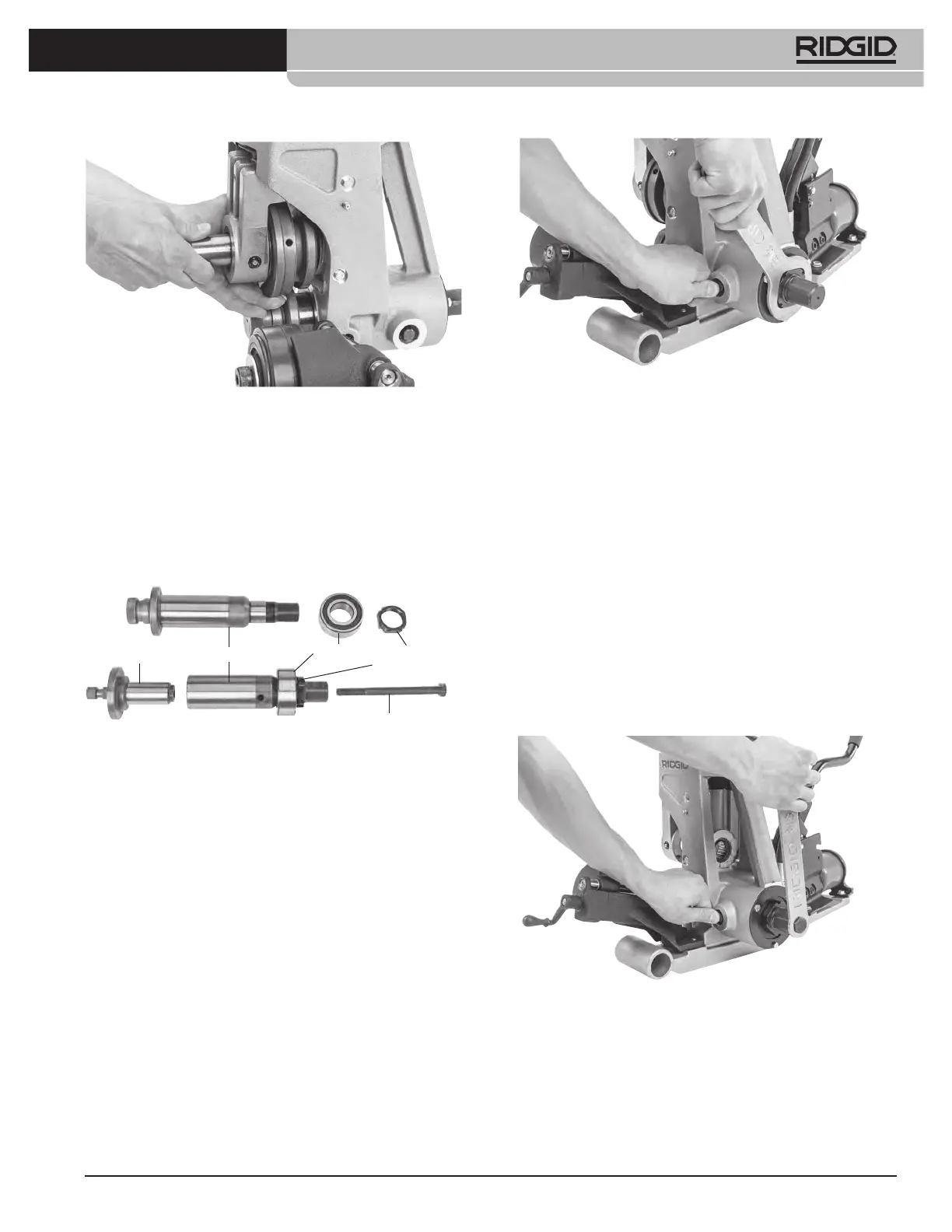

Abbildung 26 - Ausbauen der Haltewelle und der Nutrolle
Wechseln der Antriebswelle/Antriebsrolle
Die 918 verfügt über zwei Arten von Antriebswellen:
eine einteilige Antriebswelle (für die Größen 2-6 Zoll
sowie 8-12Zoll) und eine zweiteilige Einheit bestehend
aus Antriebswelle und austauschbarer Antriebsrolle
(für die Größen 1 Zoll, 1¼ bis 1½ Zoll und 2-6 Zoll
Kupfer). Siehe Abbildung 27.
Abbildung 27 – Einteilige Antriebswelle (oben),
zweiteilige Antriebswelle (unten)
1. Bauen Sie die Nutrolle aus.
2. Drehen Sie die Antriebswelle von Hand und üben
Sie dabei auf den Spindelsperrstift so viel Druck aus,
dass der Sperrstift in die Spindelsperrbohrung in der
Antriebswelle eingreift.
Wechseln der Antriebswelle
3. Entfernen Sie die Haltemutter des Antriebswellen-
lagers mit einem Ringschlüssel (Abbildung 28),
nachdem die Spindelsperre eingerastet ist.
4. Nehmen Sie den Druck vom Spindelsperrstift ab,
damit er sich wieder zurückziehen kann.
5. Entfernen Sie die Antriebswelle von der Vorderseite
der Nutmaschine.
6. Die Installation erfolgt in umgekehrter Reihenfolge.
Stellen Sie sicher, dass die Teile sauber sind, damit
kein Schmutz in die Lager eindringt. Schmieren Sie
die Lager vor dem Gebrauch.
Abbildung 28 – Einrasten der Spindelsperre und
Entfernen der Haltemutter für die
Antriebswelle
Wechseln der Antriebsrolle (zweiteilige
Antriebswellen)
1. Lösen Sie die Zugschraube bei eingerasteter Spin-
delsperre mit dem 15/16Zoll-Sechskantschlüssel.
2. Klopfen Sie mit einem Schonhammer auf
den Bolzenkopf, um die Antriebsrolle von der
Antriebswelle zu lösen.
3. Schrauben Sie den Zugbolzen von der Antriebsrolle
ab und entfernen Sie die Antriebsrolle von der
Vorderseite der Nutmaschine.
4. Die Installation erfolgt in umgekehrter Reihenfolge.
Stellen Sie sicher, dass die Antriebsrolle voll auf
der Antriebswelle sitzt und dass der Zugbolzen
festgezogen ist.
Abbildung 29 – Einrasten der Spindelsperre und Lösen
des Zugbolzens
Antriebsrolle
Antriebswelle
Lager
Lagerhaltemutter
