5.2.10 Montage der Haube für Abluftbetrieb
Die Wanddurchführung muss für einen Abluftschlauch zu 150-mm dimensioniert sein. (Bohren Sie ein
Loch zu ca. 155 mm).
Um die Haube im Abluftbetrieb zu montieren, montieren Sie sie wie im vorhergehenden Abschnitt
„Montage der Haube“ beschrieben, ohne die Kohlefilter zu montieren.
Gehen Sie bei der Montage wie folgt vor:
1 - Entfernen Sie den äußeren und inneren
Kaminschacht.
2 - Montieren Sie den Abluftschlauch.
3 - Ersetzen Sie den äußeren und inneren
Kaminschacht.

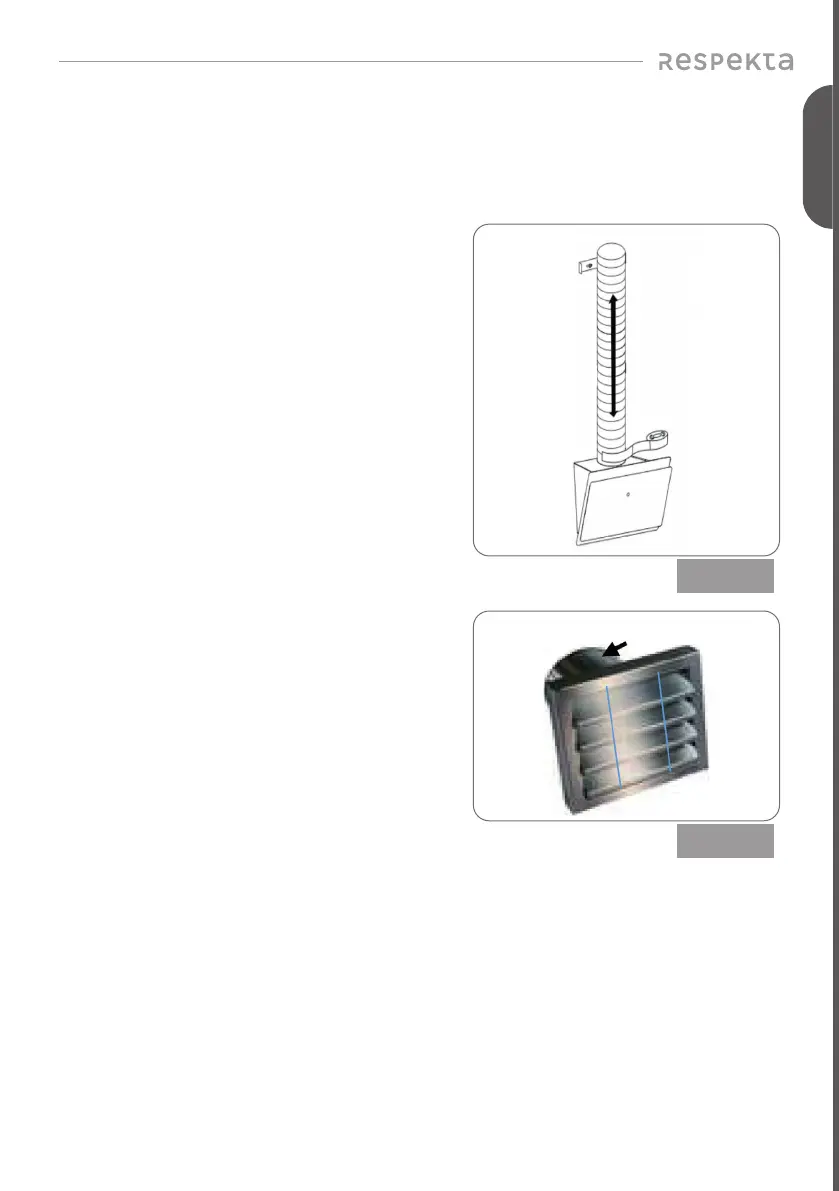

Abb. 5.18
Für die Endmontage der Haube im Abluftbetrieb
wird ein Abluftgitter mit einer 150-mm-Muffe (a) zum
Anschluss des Abluftschlauchs benötigt. Dieser ist nicht
im Lieferumfang enthalten.
a)
Abb. 5.19
