de-26

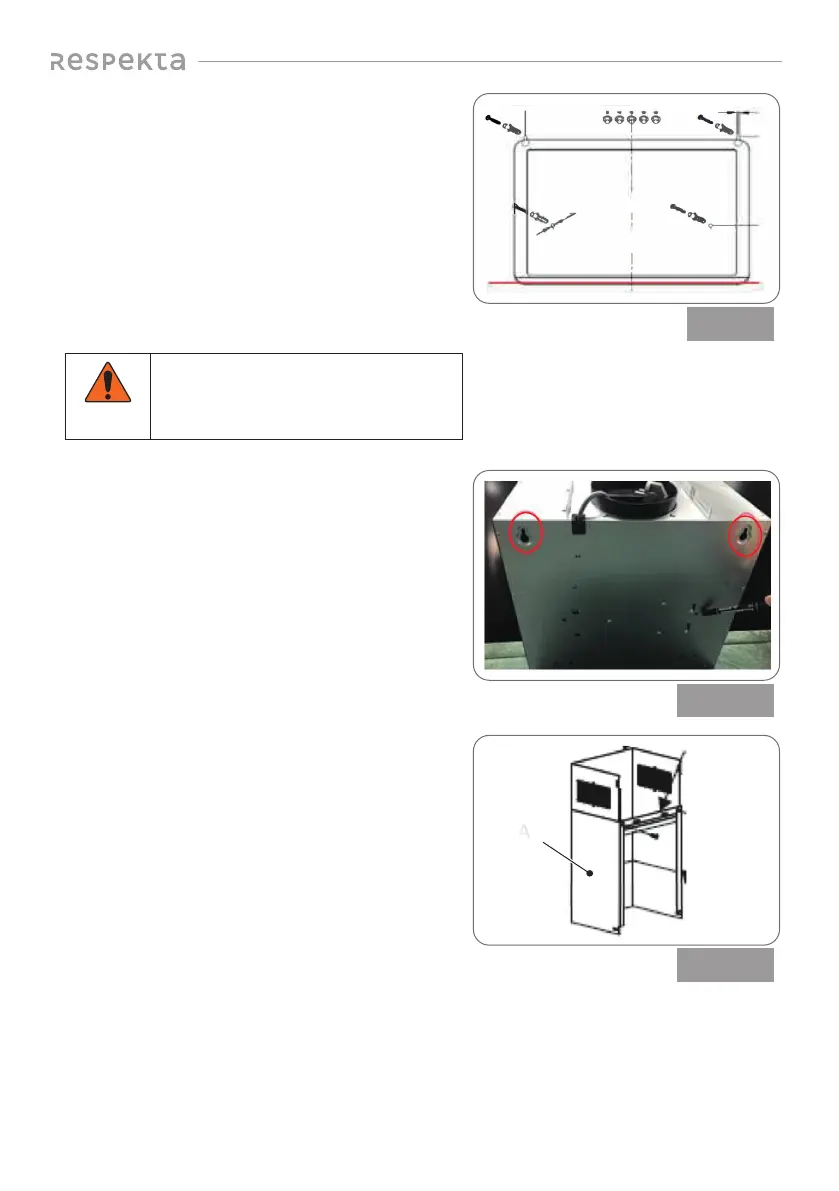

- Positionieren Sie die mitgelieferte Bohrschablone
mit der Unterkante auf der mit dem Bleistift
gezogenen Linie an der Wand und markieren Sie
die Überlappungslöcher.
- Bohren Sie mit einem geeigneten Bohrer zu 8 mm
an den 4 Bleistiftmarkierungen ein 30 mm tiefes
Loch in die Wand. Prüfen Sie zur Sicherheit den
Durchmesser der Dübel.
- Setzen Sie den Dübel in jedes der 4 Löcher ein.
- Schrauben Sie eine Senkkopfschraube 4 x 35 mm
in die beiden oberen Dübel.
ACHTUNG: Die Schraubenköpfe müssen
3 - 5 mm aus den Dübeln überstehen,
damit die Haube dort eingehängt werden
kann.
Abb. 5.9
- Hängen Sie die Haube mit den beiden Ösen auf der
Rückseite an die beiden Schrauben an der Wand.
- Montieren Sie den Haltebügel des unteren
Kaminschachts mit zwei Senkkopfschrauben 4 x 8
mm am Oberteil des unteren Abzugsschachts.
- Setzen Sie den unteren Kaminschacht auf die
Haube.
- Schieben Sie den oberen Kaminschacht von oben
in den unteren Kaminschacht.
Abb. 5.10
- Montieren Sie die Halteplatte mit zwei
Senkkopfschrauben 4 x 8 mm am Oberteil des
Kamins (A).
- Platzieren Sie die ineinander geschobenen
Kaminschächte auf der Haube.
A
A
Abb. 5.11
