Deutsch
Achtun
g
! Vor der Monta
g
e der Haube die Ventilkla
pp
en wie nachstehend beschrieben einsetzen:
Monta
g
e der Ventilklappen:
Falls die Ventilklappen nicht werkseiti
g
montiert sind:
• Montieren Sie zuerst Halbteil 1 im Stutzen B10
• Stifte 3 müssen nach oben aus
g
erichtet sein;
• Die Achse 4 in die Löcher 5 am Stutzen B10 einführen;
• Wiederholen Sie alle Vor
g
än
g
e für die Monta
g
e des Halbteils 2
17. Montageanleitung

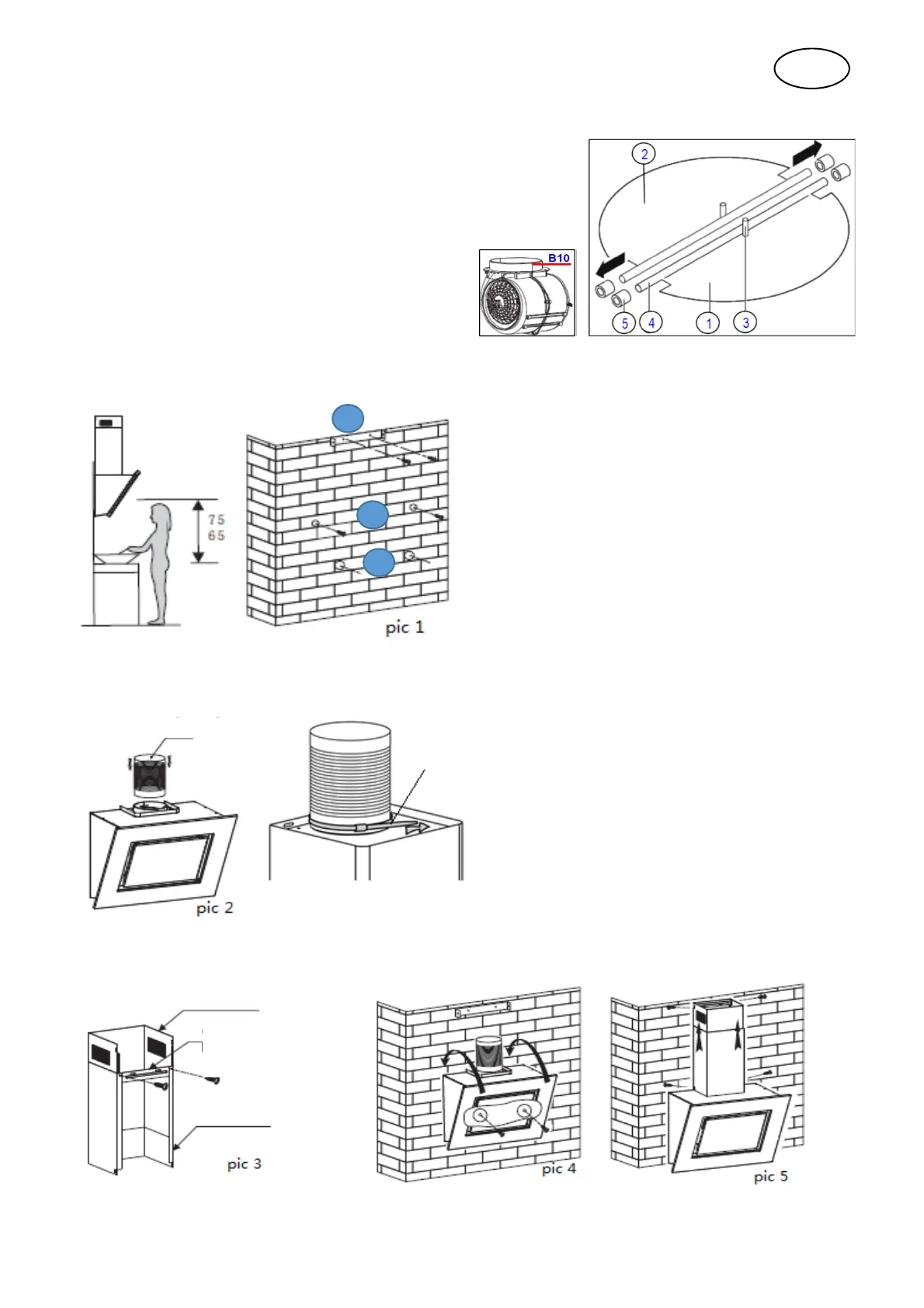

Die Dunstabzugshaube sollte in einem Abstand von 65 bis 75 cm über der Kochfläche
platziert werden, um eine optimale Wirkung zu erzielen (Pic 1).
2. Installieren Sie den Abluftschlauch mit einem Kabelbinder auf der Dunstabzugshaube, siehe pic 2.
3. Installieren Sie die äußere Kaminhalterung mit 2 Stück ST4 * 8 Schrauben am äußeren Kamin.
Stellen Sie sicher, dass der innere Kamin frei nach innen bewegt werden kann (siehe pic 3).
1. Bohren Sie an einer geeigneten Stelle 6 φ8-mm
-
Löcher in die Wand, sobald die Installationshöhe
festgelegt ist, und halten Sie sie in waagerechter
Linie. Die Einbaulage der inneren Kaminhalterung
(1) ist die höchste Position des inneren Kamins,
siehe pic 1.
D
Abluftschlauch
Kabel‐
binder
1
2
3
InnererKamin
Stabilisierungssteg für
den äußeren Kamin
ÄußererKamin
fi201014at
11
