Transformator

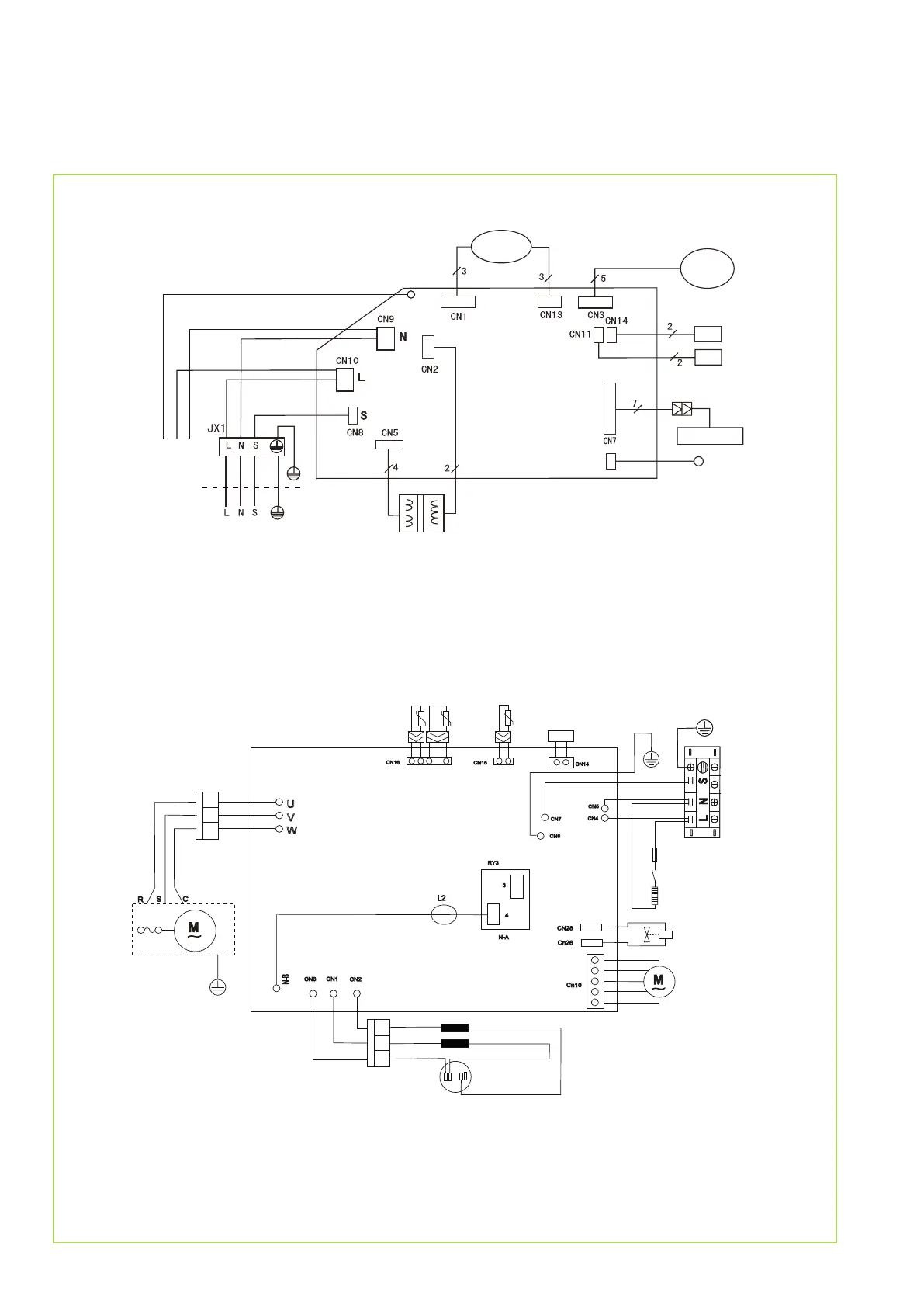

Elektrisch schema
RVT 261-351DC IT
RVT 261-351DC AT
Netaansluiting
230V / 1~ /50 Hz
naar buitenunit
Sensor circulatie
C
R
Y
Y/G
R
W
Automatische
herstart
Sensor
Verdamper
Weergave-
display
Pendelmotor
R
S
C
U
V
W
RY3
4
CN6
CN7
CN5
CN4
CN28
Cn26
N-B
CN3
CN2
CN1
CN15
CN14
CN16
L2
N-A
3
~
~
Cn10
Sensor luchtinlaat
Sensor
Verdamper
Weergave-
display
Zekering1A 250V
Sensor condensor
Sensor OLP
Sensor SL
Thermostaat
Carterverwarming
Keerklep
Condensorventilator
Condensator
Smoorspoel R6025C
Smoorspoel R1310/1514
Compressor
R
Y/G
Y/G
Y/G
C
B
BW
Y
R
R O Y
O
Y
B
A
Verdamperventilator
Kleurmarkering
A = bruin
B = blauw
C = zwart
Y = geel
R = rood
W = wit
Y/G = geel/groen
O = oranje
REMKO RVT...DC
24
