De apparaten zijn vanuit de
fabriek gevuld met gedroogde
stikstof voor controle op
lekkages.
De onder druk staande stikstof
ontwijkt bij het losdraaien van
de wartelmoeren.
LET OP!
Aansluiten van de
koudemiddelleidingen
Het aansluiten van de
koudemiddelleidingen gebeurt aan
de achterzijde van de apparaten.
Eventueel moet op de binnenunit
een verloopnippel naar een grotere
of kleinere diameter worden
geïnstalleerd. Deze verloopnippels
worden standaard meegeleverd
met de binnenunit. Na de
montage moeten de verbindingen
dampdiffusiedicht worden
geïsoleerd.
De volgende aanwijzingen hebben
betrekking op het installeren van
de koudekringloop en de montage
van de binnen- en buitenunit.
1.
De vereiste leidingdiameters
kunt u vinden in de tabel
"Technische gegevens".
2. Verwijder de vanuit de fabriek
gemonteerde beschermdoppen
evenals de wartelmoeren van
de aansluitingen en gebruik
deze tijdens de montage.
3. Zorg ervoor dat de
wartelmoeren aanwezig zijn
op de leiding, voordat u de
koudemiddelleidingen omflenst.
4. Bewerk de verlegde
koudemiddelleidingen zoals
afgebeeld
(afbeelding 6+7).
Er mogen alleen
gereedschappen en
componenten gebruikt
worden, die goedgekeurd
zijn voor het gebruik in
koeltechnische installaties.
OPMERKING
Felsgereedschap
7

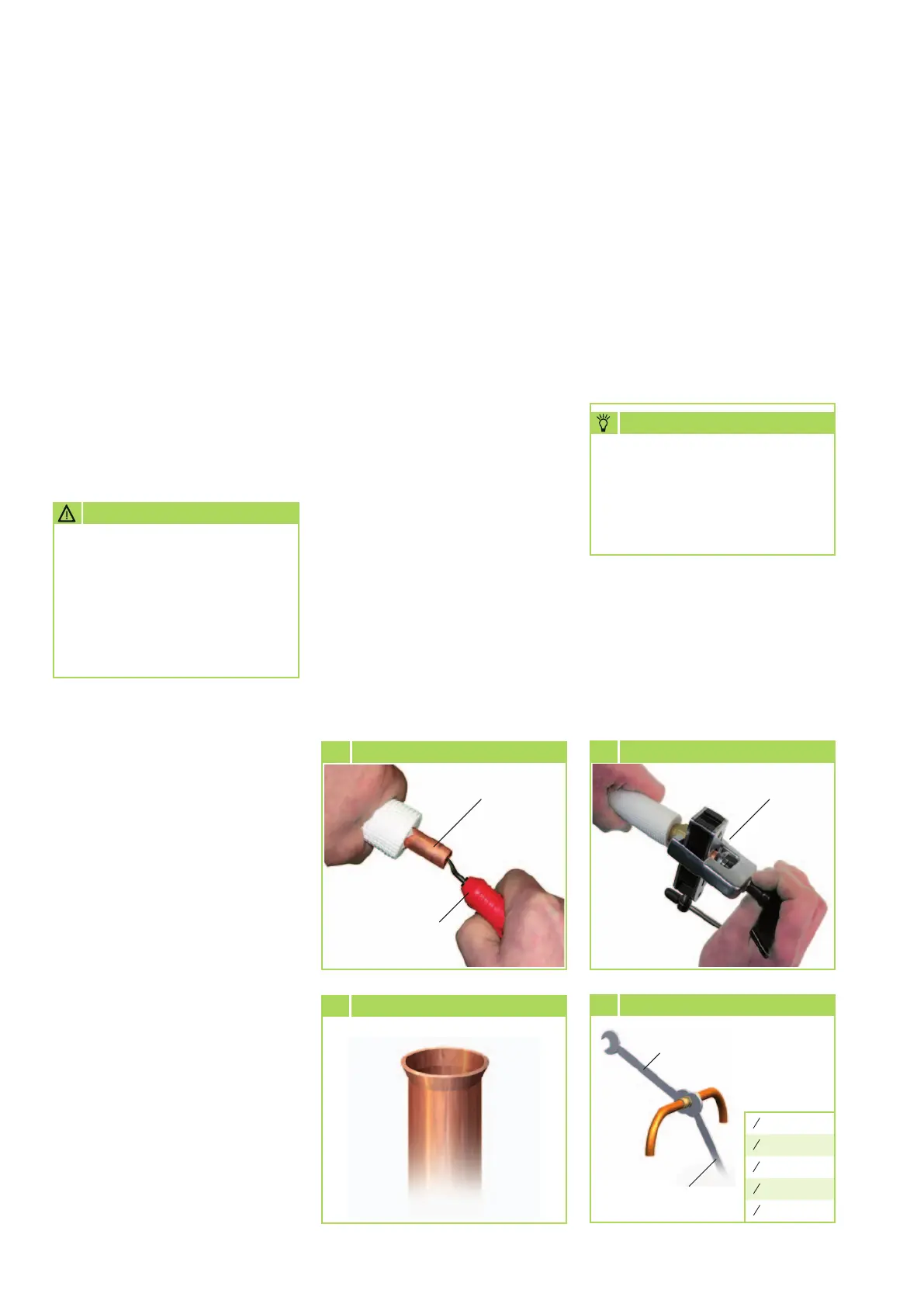

Omflenzen van de koudemiddelleiding
Koudemiddelleiding
Ontbramer
6
Ontbramen van de koudemiddelleiding
8 Correcte flensvorm
Vastdraaien met 1e steeksleutel
Tegenhouden
met 2e steeksleutel
9 Schroefkoppelingen vastdraaien
Aanhaal-
moment:
1
4
“
15-20 Nm
3
8
“
33-40 Nm
1
2
“
50-60 Nm
5
8
“
65-75 Nm
3
4
“
95-105 Nm
5. Controleer of de flens de juiste
vorm heeft (afbeelding 8).
6. Sluit de koppeling van de
koudemiddelleidingen eerst
met de hand aan, om ervoor te
zorgen dat deze goed aansluit.
7. Monteer de schroefkoppelingen
nu definitief met 2 steeksleutels
met de juiste sleutelwijdte.
Houd de schroefkoppeling
tijdens het aandraaien met een
steeksleutel tegen (afbeelding 9).
8. Gebruik alleen voor het
temperatuurbereik geschikte en
diffusiedichte isolatieslangen.
9. Verleg de koudemiddelleidingen
van de binnen- naar de
buitenunit. Zorg voor
voldoende bevestiging en neem
eventueel maatregelen voor
terugvoer van olie!
10.
Let bij de montage op
de buigradius van de
koudemiddelleidingen en buig
een leiding nooit tweemaal
op dezelfde plaats. Hierdoor
kan de leiding bros worden en
scheuren.
11.
Installeer de buitenunit met
het wandframe resp. met
de vloerconsole aan statisch
geschikte delen van het
gebouw (montageaanwijzingen
van de consoles opvolgen).
