Montage op een buitenwand met
behulp van de wandhouders
■
Bevestig de meegeleverde
wandhouders op de wand.
■
Hang de buitenunit in de wand-
houders en zet vast met behulp
van de meegeleverde schroeven
M4. (afbeelding 4 en 5).
De wandhouders kunnen met de
meegeleverde bevestigingselemen-
ten (pluggen 6 mm en schroeven)
bevestigd worden.
Indien deze voor het type of de
toestand van de muur niet gepast
zouden zijn, moeten bevestigings-
Buitenwandmontage met
bevestigingsriemen
De bevestiging van de buitenunit
met behulp van bevestigingsrie-
men is een andere mogelijkheid
om de buitenunit op een wand of
een borstwering in de vrije omge-
ving te monteren.
■
Hang de wandhouders in de
buitenunit en bevestig deze met
behulp van de schroeven (M4).
■
Hang een uiteinde van de be-
vestigingsriem met de muske-
tonhaak in het bevestigingsoog
op de buitenunit.
■
Hang het andere einde van de
bevestigingsriem in de ter plaat-
se op de wand of borstwering
te voorziene oogschroef (figuur
7). Controleer de sterkte.
20 cm
max. 1,8 m
Musketonhaak
Bevestigingsoog
Veiligheids-
schroef M4
Oog-
schroef
Veiligheid-
schroef M4
353 mm
220 mm
elementen met voldoende dragend
vermogen voorzien worden.
Let er bij de montage op dat de
aanvoer niet belast wordt en dat
de isolatie geen schade oploopt.
Respecteer de minimumafstanden.
De luchtafvoer van de binnenunit
en buitenunit mag niet geblok-
keerd zijn.
Montagehoogte
De buitenunit (onderzijde) mag
maximum 1,8 m boven de opstel-
hoogte van de binnenunit gemon-
teerd worden (figuur 6). Wanneer
de buitenunit onder de opstel-
hoogte van de binnenunit gemon-
teerd wordt, mag het hoogtever-
schil niet groter zijn dan 1,5 m.
4 Nodige luchtcirculatie

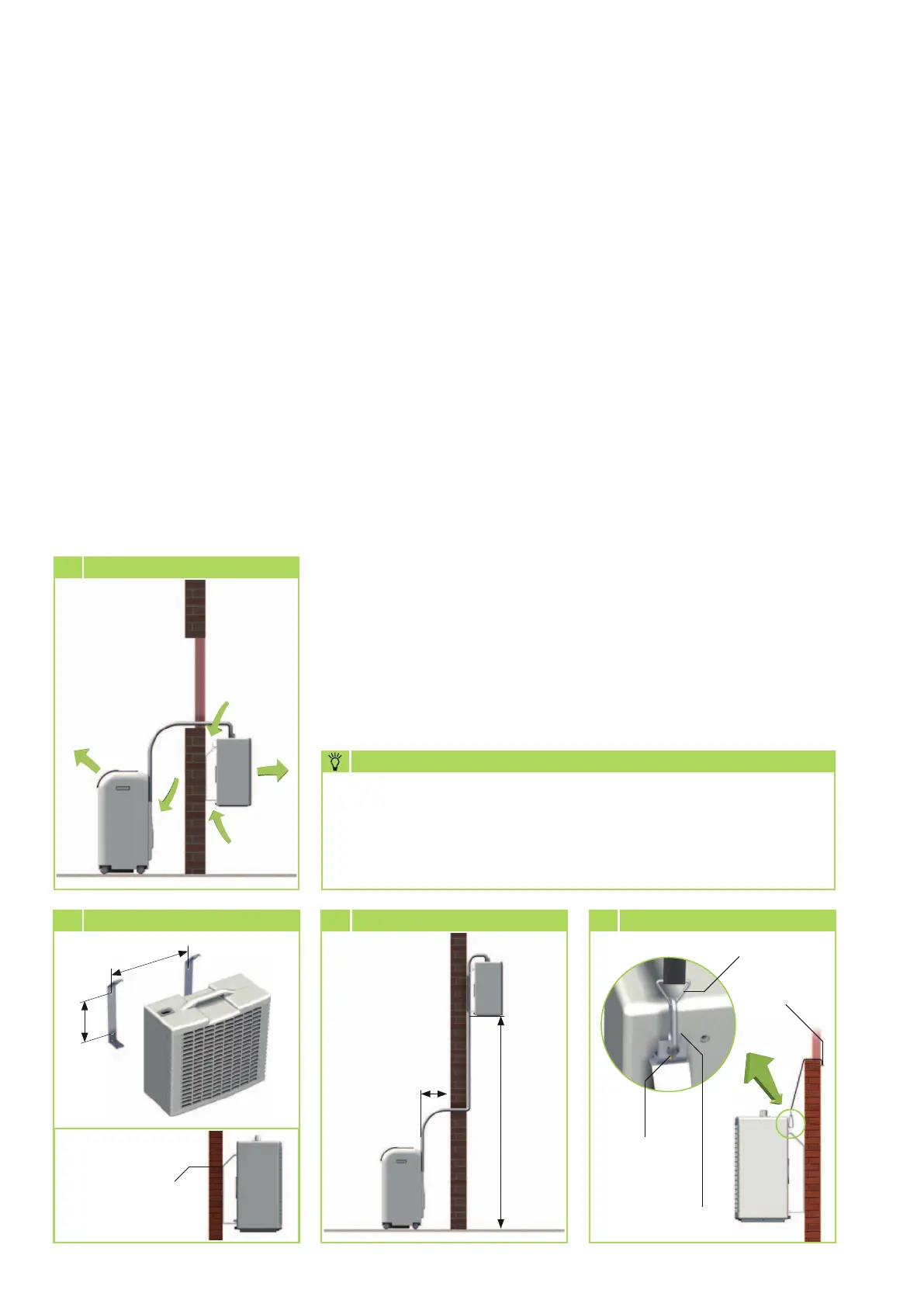

5 Afstanden montage 6 Max. montagehoogte 7 Montage met bevestigingsriemen
In functie van de weersomstandigheden kan uit de condensaatafvoer
aan de rugzijde van de buitenunit condensaatwater lopen. Dit is nor-
maal. Kies de opstelplaats van de buitenunit op een zodanige wijze
dat het weglopende water geen schade kan veroorzaken, of verbindt
de aansluiting met een afvoer.
OPMERKING
REMKO RKL
8
