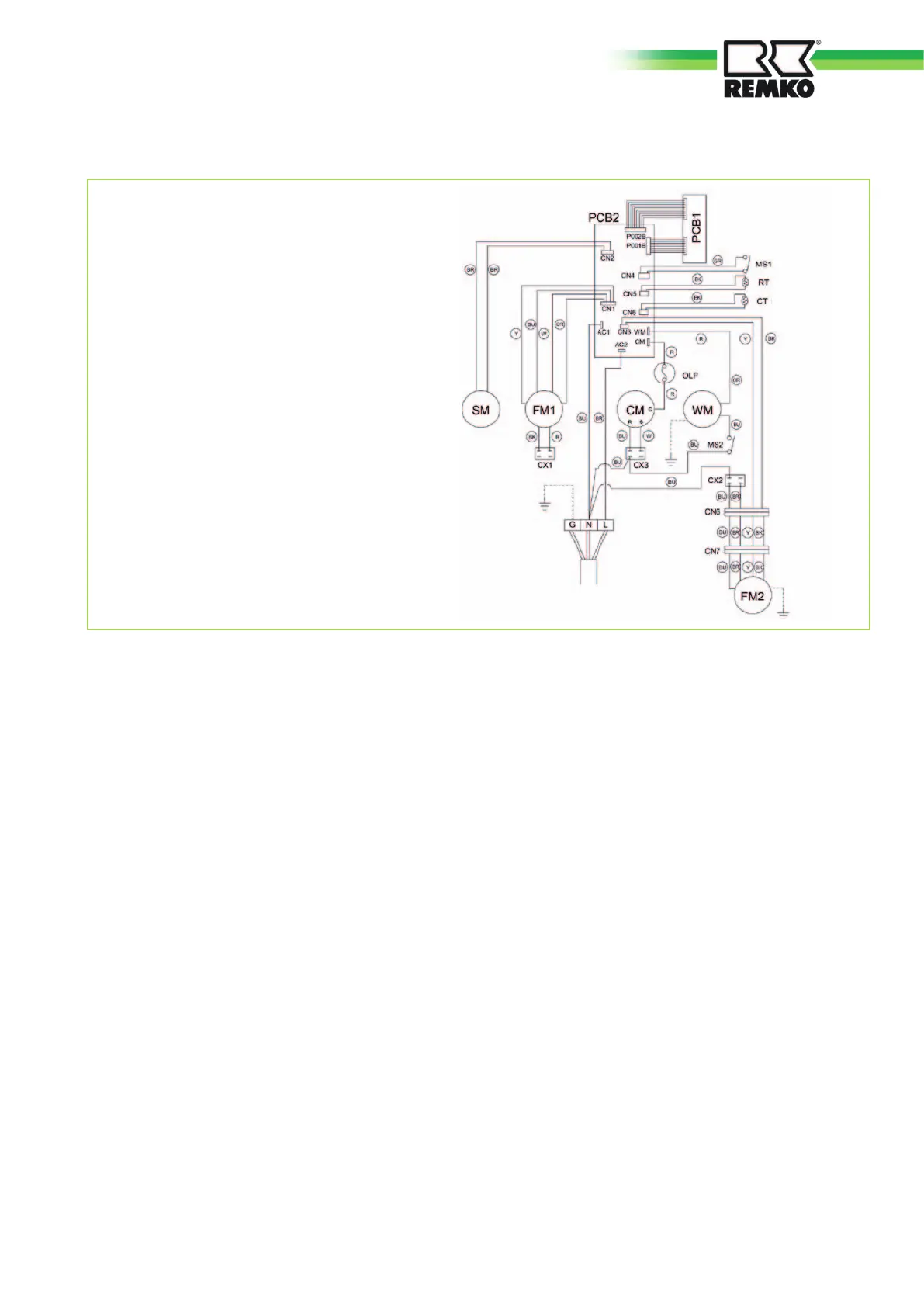

Elektrisch aansluitschema
Legenda
PCB 1 = Besturingsprintplaat
PCB 2 = Hoofdprintplaat
SM = Swing Motor
FM 1 = Verdamperventilator
FM 2 = Condensorventilator
WM = Condensaatpomp
CM = Compressor
OLP = Beveiliging oververhitting compressor
CX 1 = Condensator verdamperventilator
CX 2 = Condensator condensorventilator
CX 3 = Condensator compressor
RT = Temperatuursensor omgevingslucht
CT = Sensor vorstbeveiliging
MS 1 = Microschakelaar alarm (reservoir vol)
MS 2 = Microschakelaar condensaatpomp
Kleurmarkering
Y = geel
W = wit
R = rood
BU = blauw
BR = bruin
BK = zwart
GR = grijs
OR = oranje
