Handleiding
Je bekijkt pagina 22 van 28
Functiecontrole en
proefdraaien
Tijdens het gebruik van de installatie
kunnen de bedrijfsparameters
opgevraagd worden op het display
van de buitenunit.
De volgende parameters worden
achtereenvolgens weergegeven:
MVT 600 / 900 DC
- Frequentie van de compressor
- Bedrijfsmodus
- Momentele koel- of
verwarmingscapaciteit
- Aantal binnenunits
- Temperatuur sensor luchtinlaat
verdamper
- Temperatuur sensor heetgas
- Stroomopname buitenunit
- Openingsgraad van elektronische
expansieklep nr. 1
- Openingsgraad van elektronische
expansieklep nr. 2
- Openingsgraad van elektronische
expansieklep nr. 3
MVT 950 / 1050 DC
- Frequentie van de compressor
- Capaciteitsvraag binnenunit
- Mode buitenunit
- Actuele koel- of
verwarmingscapaciteit buitenunit
- Bedrijfsmodus ventilator buitenunit
- Temperatuur sensor verdamper 4
- Temperatuur sensor verdamper 3
- Temperatuur sensor verdamper 2
- Temperatuur sensor verdamper 1
- Temperatuur sensor condensor
- Temperatuur sensor luchtinlaat
verdamper
- Temperatuur sensor heetgas
- Stroomopname compressor
- Openingsgraad van elektronische
expansieklep nr. 4
- Openingsgraad van elektronische
expansieklep nr. 3
- Openingsgraad van elektronische
expansieklep nr. 2
- Openingsgraad van elektronische
expansieklep nr. 1
- Momentele voedingsspanning
- Aantal binnenunits
- Laatste foutmelding
Voor het opvragen van de
bedrijfsparameters als volgt te werk
gaan:
1. Verwijder het deksel van de
buitenunit.
2. Schakel alle binnenunits in en
selecteer de koelmodus en de
hoogste ventilatorstand.
Frequentieweergave
Temperatuur sensor luchtinlaat
Temperatuur sensor heetgas
Bedrijfsmodus
Koel- /verwarmingscapaciteit
binnen-/buitenunit
Aantal binnenunits
Display Frequentie (Hz)
30 30
-- Stand by
60 60
Display
Mode
buitenunit
Modus
ventilator
0 Uit Uit
1 Koelmodus lage toerental
2
Verwar-
mingsmodus
hoge toerental
Display Nr. binnenunit
1 1
2 2
3 3
4 4
Display Koelcapaciteit
1 2,0-2,5 kW
2 2,5-3,0 kW
3 3,0-3,8 kW
4 3,8-5,0 kW
5 5,0-5,5 kW
6 5,5-6,1 kW
7 6,1-7,0 kW
8 7,0-7,5 kW
9 7,5-8,0 kW
10 8,0 kW
11 8,0-8,9 kW
Display Temperatuur
10 35-40 °C
11 40-45 °C
12 45-50 °C
13 50-55 °C
14 55-60 °C
15 60-65 °C
16 65-70 °C
Display Temperatuur
15 -7,5 °C
20 -5,0°C
25 -2,5°C
30 0°C
35 2,5°C
40 5,0°C
45 7,5°C
50 10,0°C
55 12,5°C
60 15,0°C
65 17,5°C
70 20,0°C
75 22,5°C
80 25,0°C
85 27,5°C
90 30,0°C
95 32,5°C
99 34,5°C
Stroomopname buitenunit
Display Stroomopname
44 6,0 A
46 6,2 A
54 7,4 A
55 7,6 A
58 7,8 A
62 8,0 A
66 8,6 A
67 8,8 A
68 9,0 A
70 9,2 A
72 9,5 A
76 10,0 A
78 10,2 A
80 10,4 A
82 10,6 A
84 11,0 A
88 11,6 A
92 12,0 A
94 12,2 A

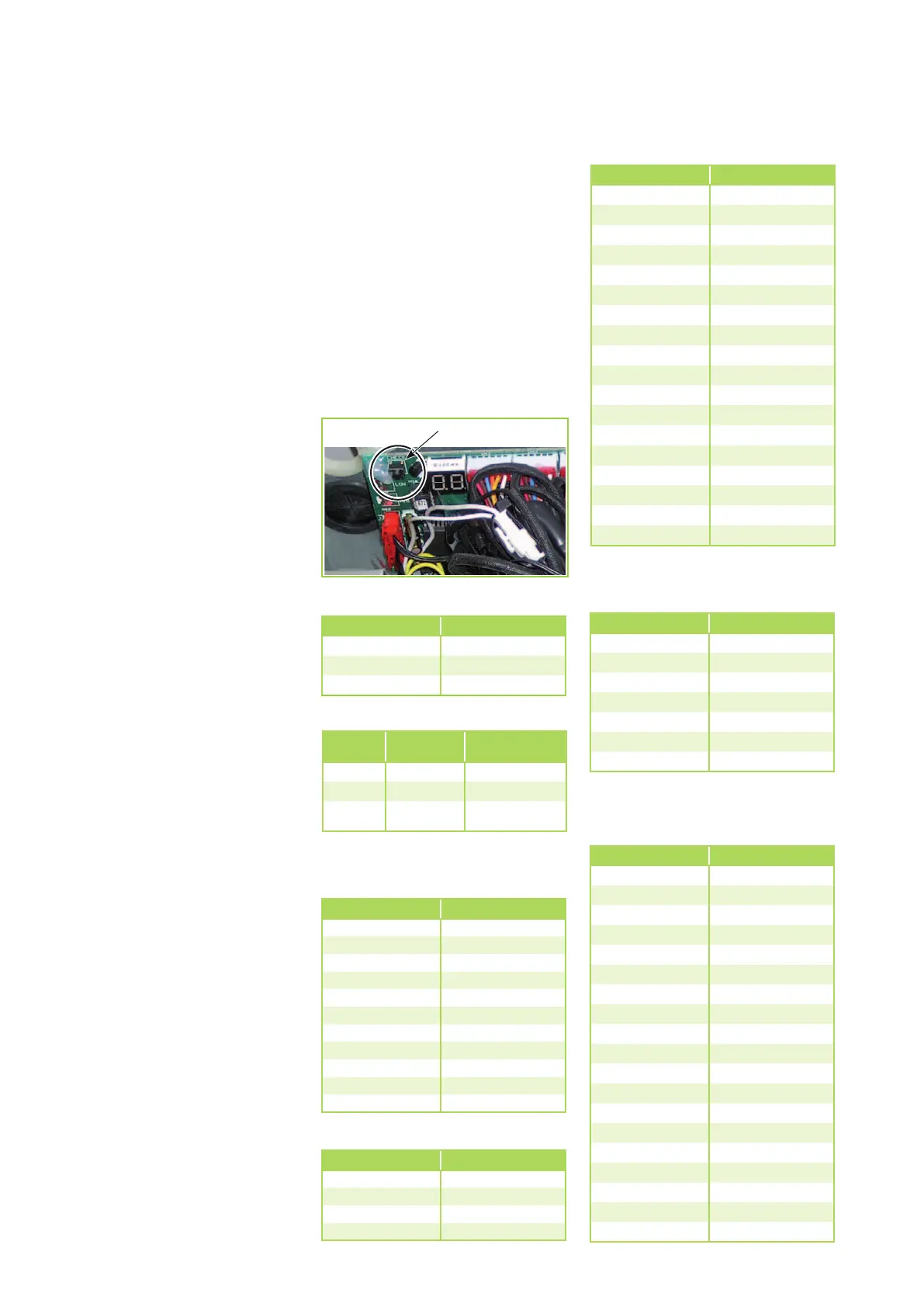

Check-knop
Display
Op het display op de stuurpint
in de buitenunit kunnen de
bedrijfsparameters van de
installatie in de bovenstaande
volgorde opgevraagd worden.
Druk daarvoor op de check-knop
op de stuurprint in de buitenunit
naast het display.
REMKO MVT
22
