5.4 Aansluiten van de afvoer
1. Verwijder de stofkap van de condensaataansluiting
2. Monteer de flexibele condensafvoerslang op de condensaatuitgang.
3. Leid deze afvoerslang naar een kunststof afvoerbuis Ø 32 mm of
groter, uitkomend op het riool.
5.5 De gaspijp aansluiten
1. Verwijder de stofkap van de gasaansluiting .
2. Monteer de gasaanvoerleiding op de gasaansluiting .
3. Monteer een gaskraan in de buurt van de verwarmingsketel.
4. Monteer de gasaanvoerleiding op de gaskraan.
5.6 Aansluiting van de luchtinlaat en rookgasafvoer
1. Sluit de luchtinlaat en de rookgasafvoer aan op de verwarmingsketel.
S
Insteekdiepte 25 mm
2. Monteer de opvolgende rookgasafvoerleidingen volgens de
voorschriften van de fabrikant.
Gevaar
Rookgaslekkage
Risico op CO-vergiftiging.
De leidingen mogen niet steunen op de verwarmingsketel.
Monteer de horizontale delen aflopend richting
verwarmingsketel, met een helling van 50 mm per meter.
5.7
De buitentemperatuursensor monteren
Plaats de buitentemperatuursensor op een locatie die aan de volgende
kenmerken voldoet:
Op een gevel van de te verwarmen ruimte, indien mogelijk op het
noorden.
Halverwege de muur van de te verwarmen ruimte.
Onder invloed van wisselende weersomstandigheden.
Beschermd tegen direct zonlicht.
Makkelijk toegankelijk.

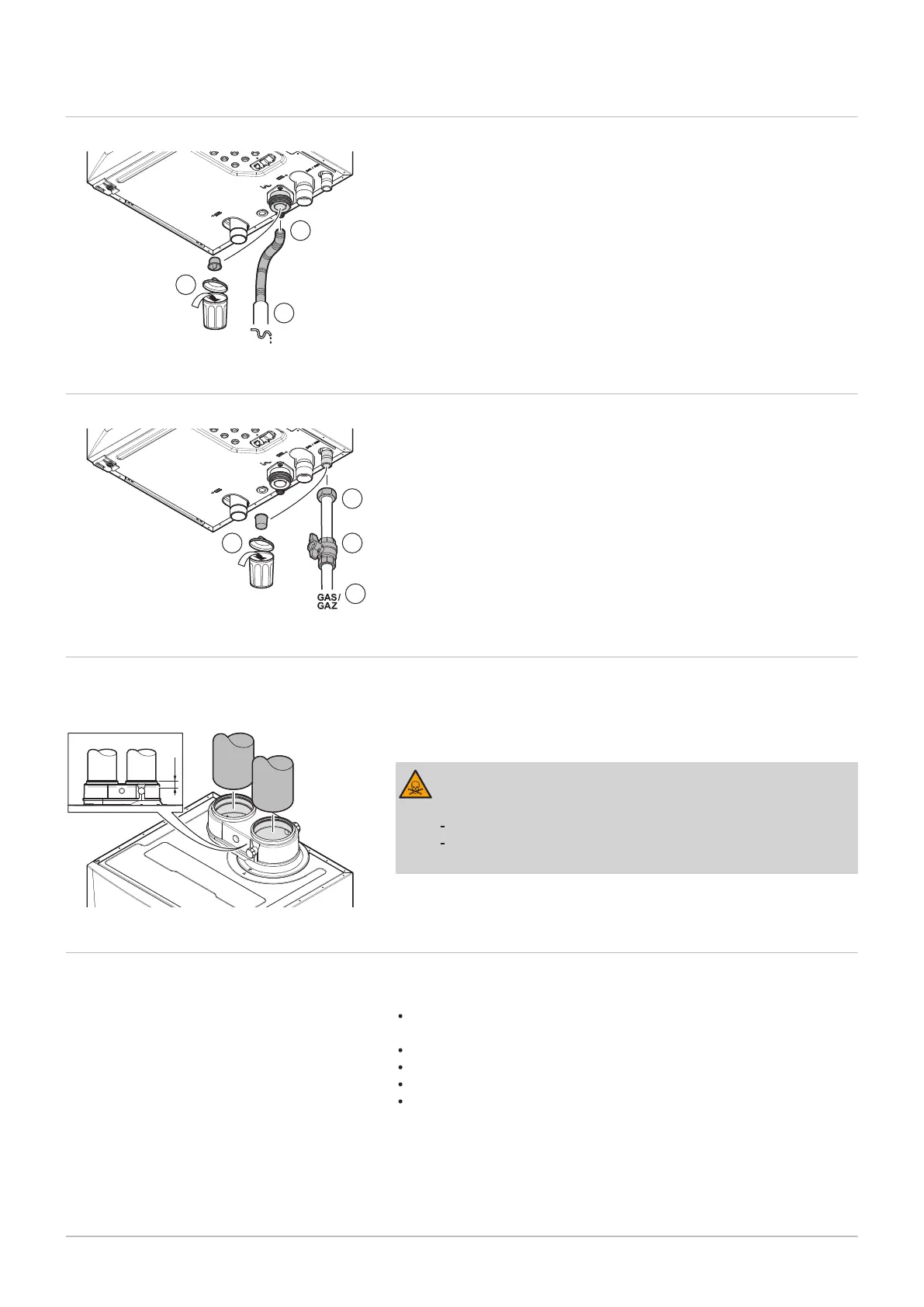

Afb.38
Aansluiten van de afvoer
AD-3002820-01
1
2
3
Afb.39 De gaspijp aansluiten
AD-3002821-01
1
2
3
4
Afb.40 Aansluiting van de luchtinlaat en
rookgasafvoer
AD-3002822-01
S
5 Installatie
7864610 - v.03 - 03032025 29
