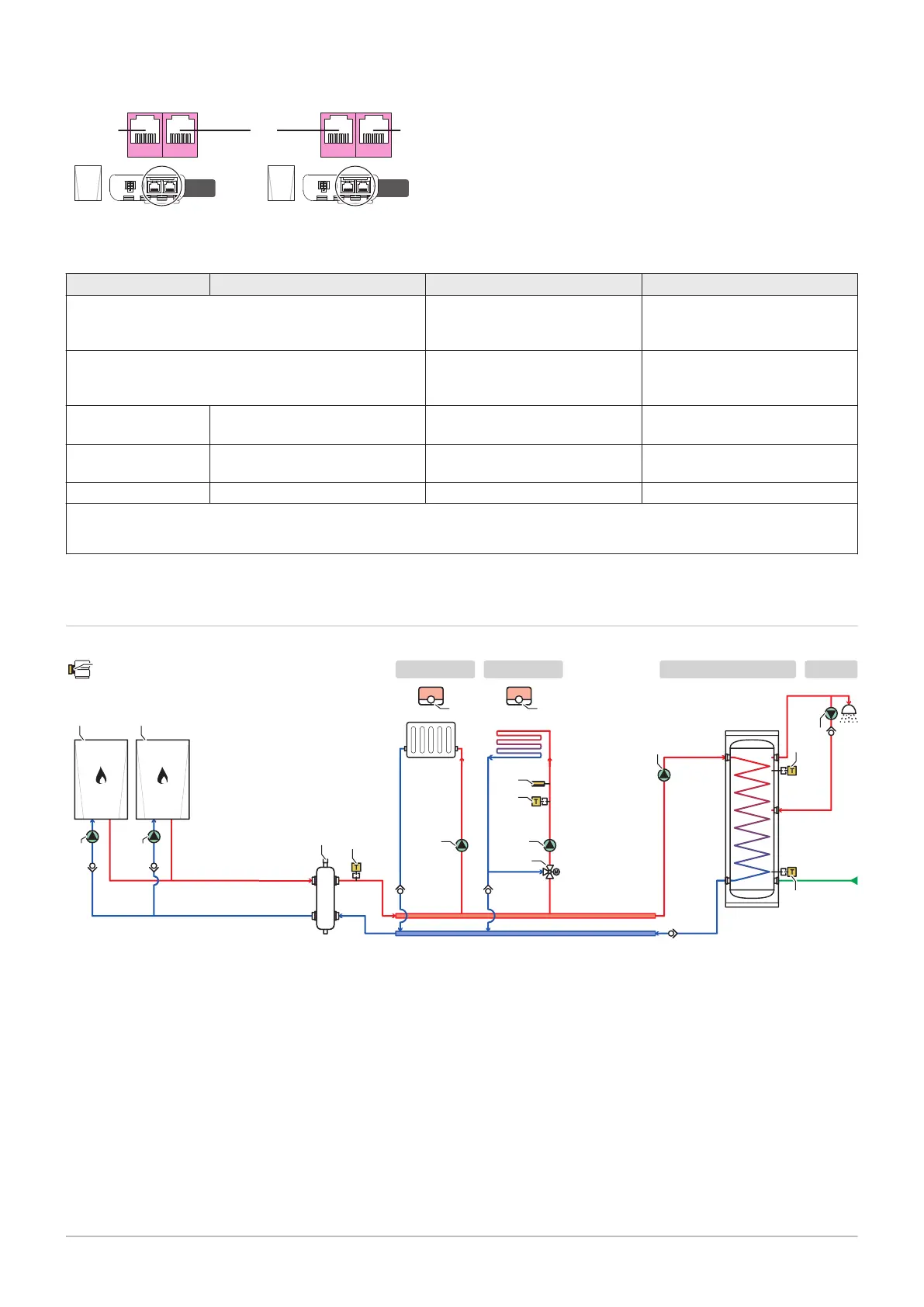

Afb.24 S-Bus-aansluitingen - Hoofdverwarmingsketel A1 naar Volgverwarmingsketel A2
AD-6
000157-01
QC
X1X3
QC
X1X3
A2A1
N1
N2
N1
N1 S-Bus-afsluitweerstand N2 S-Bus-verbinding tussen toestellen
Tab.20 Parameterlijst
Code
(1)
Displaytekst Instellen op apparaat Instellen op
Cascade regeling B
(2)
CU-GH22 Hoofdverwarmingske
tel A1
Cascade regeling B = Ingescha
keld
Toestel als master = Ja
SWW circulatie
(3)
CU-GH22 Hoofdverwarmingske
tel A1
Menging/circul. SWW = Inge
schakeld
SWW circulatie = Aan
DP140 Type lading SWW CU-GH22 Hoofdverwarmingske
tel A1
1 = Solo
DP474 SWW boiler als zone CU-GH22 Hoofdverwarmingske
tel A1
1 = Ja
CP020 Groepfunctie SCB-04 2 = Menggroep
(1) Gebruik deze parametercode met de zoekfunctie (Zoeker) van het bedieningspaneel voor toegang tot de parameter.
(2) Voor meer informatie zie: Cascademanagement activeren, pagina 58.
(3) Voor meer informatie zie: SWW circulatie activeren, pagina 58.
4.9.3 Cascade van twee verwarmingsketels - 2 circuits (Direct circuit, Mengcircuit voor vloerverwarming) -
Sanitair-warmwaterboiler met twee sensoren
Afb.25
Schema en componenten - 6000142
AD-6000142-01
P15
Aux
S18
S17
P13
DHW
V9
P10
S12
S11
R2
CircB
P8
R1
CircA
H1
S3
A1
P1
A2
P2
S1
CircA Circuit A (Direct circuit)
CircB Circuit B (Mengcircuit voor vloerverwarming)
DHW SWW circuit (Sanitair-warmwaterboiler met twee
sensoren)
Aux Aanvullend circuit (Circulatielus sanitair warm water)
A1 Hoofdverwarmingsketel met CB-25 en SCB-04
A2 Volgverwarmingsketel met CB-25
H1 Open verdeler
P1 Pomp van toestel A1
P2 Pomp van toestel A2
P8 Pomp van circuit A
P10 Pomp van circuit B
P13 SWW-laadpomp
P15 SWW circulatieleiding pomp
R1 Circuit A kamerthermostaat
R2 Circuit B kamerthermostaat
S1 Buitentemperatuursensor
S3 Aanvoertemperatuursensor open verdeler
S11 Circuit B veiligheidstemperatuurbegrenzer
S12 Circuit B aanvoertemperatuursensor
S17 Bovenste temperatuursensor SWW boiler
S18 Onderste temperatuursensor SWW boiler
V9 Circuit B mengklep
4 Voor de installatie
24 7864610 - v.03 - 03032025
