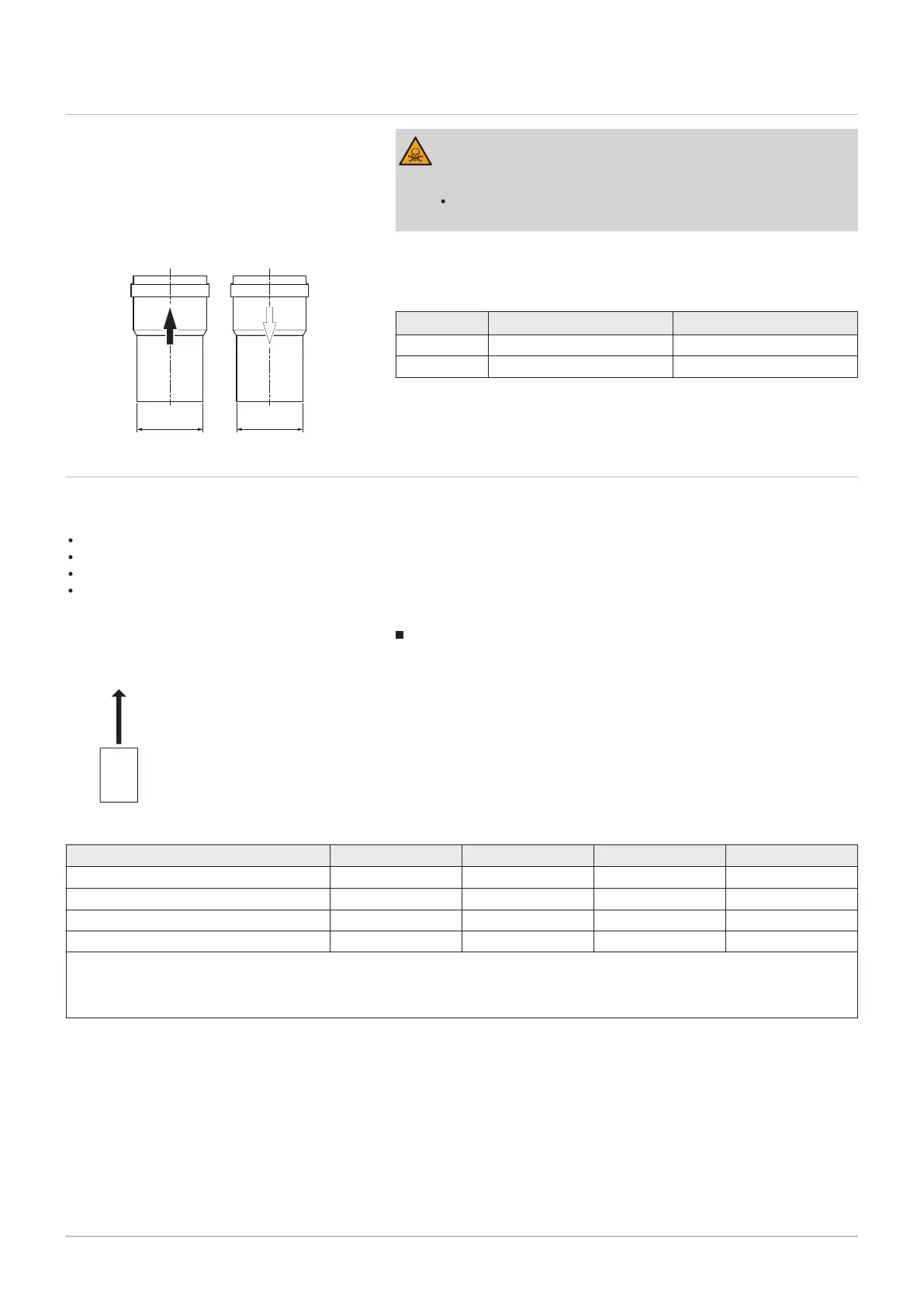

4.6.3 Afmetingen rookgasafvoerleiding
Gevaar
Rookgaslekkage
Risico op CO-vergiftiging.
Sluit op de rookgasadapter alleen leidingen aan die voldoen aan
de maateisen.
d
1
Uitwendige afmetingen rookgasafvoerleiding
D
1
Uitwendige afmetingen luchttoevoerleiding
Tab.13 Afmetingen leiding
d
1
(min-max) D
1
(min-max)
80/80 mm 79,3 – 80,3 mm 79,3 – 80,3 mm
100/100 mm 99,3 – 100,3 mm 99,3 – 100,3 mm
4.6.4 Lengte van de rookgasafvoer- en luchttoevoerleidingen
De maximum lengte van de rookgasafvoer- en luchttoevoerleidingen variëren per toesteltype. Raadpleeg het relevante
hoofdstuk voor de juiste lengtes.
Als een ketel niet compatibel is met een specifiek rookgassysteem of diameter, wordt dit aangegeven met "-" in de tabel.
Bij het gebruik van bochten moet de maximale lengte (L) verkort worden volgens de reductietabel.
Gebruik goedgekeurde verloopstukken voor aanpassing aan een andere diameter.
De ketel ondersteunt ook andere rookgasafvoerleidingen en diameters dan die in de tabel staan aangegeven. Neem contact
met ons op voor meer informatie.
Maximale lengtes voor rookgasafvoer voor B
23P
, B
33
L
B
Lengte vanaf de rookgasaansluiting tot aan de doorvoer.
Berekening: L = L
B
Tab.14 Maximale lengte (L)
Diameter
(1)
80 mm
(2)
80 mm
(3)
100 mm
(2)
100 mm
(3)
Quinta 45 39 m
40 m
(1)
40 m
(1)
40 m
(1)
Quinta 65 11 m 23 m 26 m
40 m
(1)
Quinta 90 10 m 21 m 24 m 40 m
Quinta 115 8 m 17 m 19 m 39 m
(1) Met behoud van maximale lengte kunnen er extra 5 maal 90º of 10 maal 45º bochtstukken worden toegepast (aangegeven voor elk
verwarmingsketeltype en diameter).
(2) Maximale lengte (L) bij nominale belasting.
(3) Maximale lengte (L) bij 10% belastingreductie.
Afb.9 Afmetingen parallelle aansluiting
AD-3000963-01
ød
1
øD
1
Afb.10 Lengte rookgasafvoersysteem
AD-3002009-01
L
B
4 Voor de installatie
7864610 - v.03 - 03032025 19
