Je bekijkt pagina 17 van 120

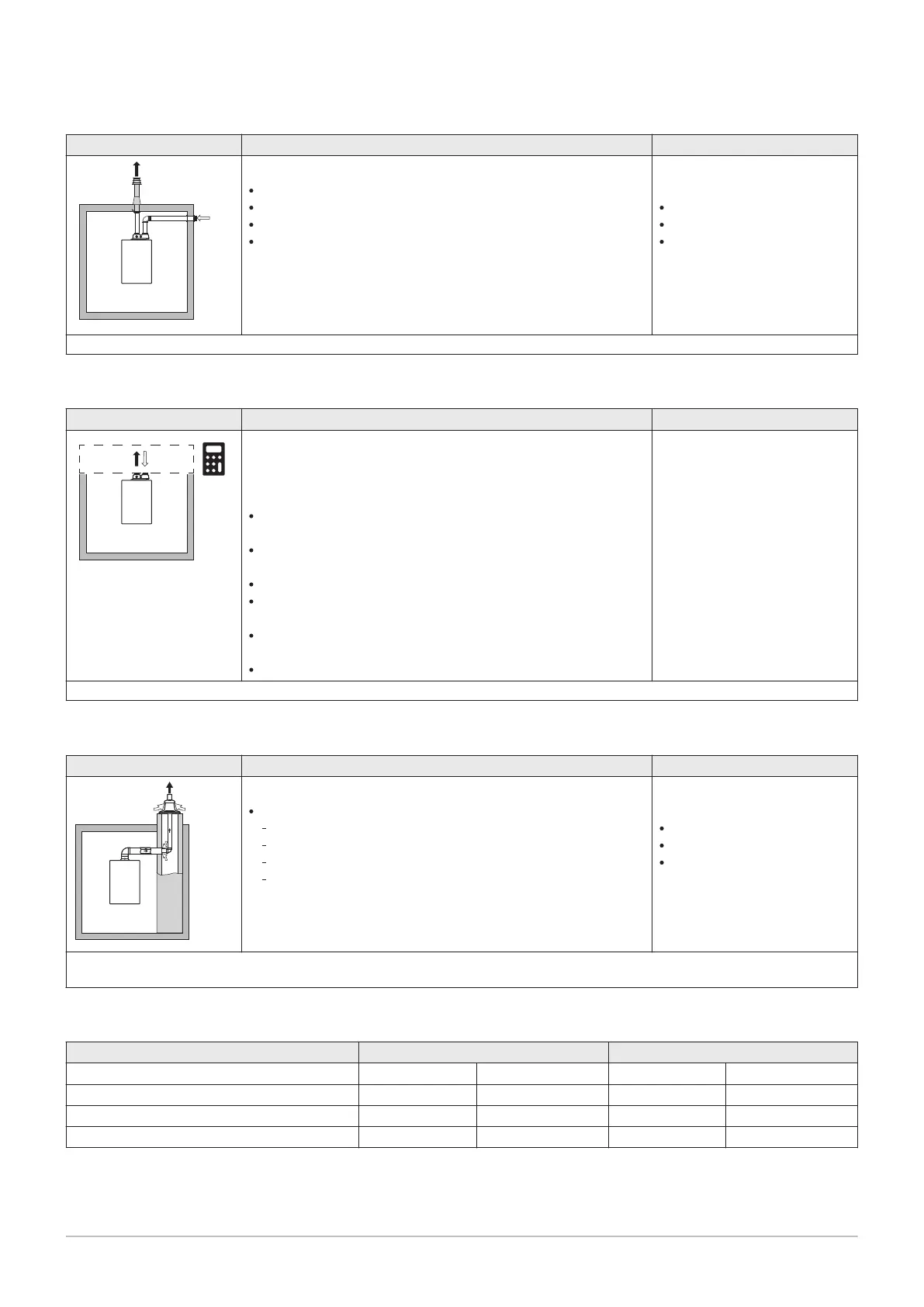

Tab.8 Type rookgasafvoersysteem: C
53
Principe Beschrijving
Aanbevolen fabrikanten
(1)
AD-3000929-02
Aansluiting in verschillende drukzones.
Gesloten toestel.
Gescheiden luchtinlaat en rookgasafvoer.
Uitmondend in verschillende drukvlakken.
De luchtinlaat en de rookgasafvoer mogen niet in tegenover
liggende gevels worden geplaatst.
Aansluitmateriaal en dakdoor
voer:
Burgerhout
Cox Geelen
Ubbink
(1) Het materiaal moet ook voldoen aan de materiaaleigenschappen uit het desbetreffende hoofdstuk.
Tab.9 Type rookgasafvoersysteem: C
63
Principe Beschrijving
Aanbevolen fabrikanten
(1)
AD-3003359-01
Dit systeem wordt door ons geleverd zonder luchtinlaat en rook
gasafvoer.
Houd bij het selecteren van het materiaal rekening met de vol
gende eigenschappen:
Condenswater dient terug te stromen naar de verwarmingske
tel.
Het materiaal dient bestand te zijn tegen de rookgastempera
tuur van deze verwarmingsketel.
Maximaal toegestane recirculatie van 10%.
De luchtinlaat en de rookgasafvoer mogen niet in tegenover
liggende gevels worden geplaatst.
Minimaal toegestaan drukverschil tussen luchtinlaat en rook
gasafvoer is -200 Pa (inclusief -100 Pa winddruk).
Een CLV-systeem met overdruk is niet toegestaan.
Het gebruik is alleen toege
staan als aan al onze eisen is
voldaan en als de beschrijving
van dit type rookgasafvoersys
teem in acht wordt genomen.
(1) Het materiaal moet ook voldoen aan de materiaaleigenschappen uit het desbetreffende hoofdstuk.
Tab.10 Type rookgasafvoersysteem: C
93
Principe
(1)
Beschrijving
Aanbevolen fabrikanten
(2)
AD-3000931-02
Gesloten uitvoering.
Luchtinlaat en rookgasafvoer in schacht of in kanaal:
Concentrisch.
Luchttoevoer uit bestaande schacht of kanaal.
Rookgasafvoer bovendaks.
Luchtinlaat ligt in hetzelfde drukgebied als de rookgasaf
voer.
Aansluitmateriaal en dakdoor
voer:
Burgerhout
Cox Geelen
Ubbink
(1) Zie tabel voor eisen aan schacht of koker.
(2) Het materiaal moet ook voldoen aan de materiaaleigenschappen uit het desbetreffende hoofdstuk.
Tab.11 Minimale afmeting schacht of koker C
93
Uitvoering (D) Zonder luchttoevoer Met luchttoevoer
Star 80 mm Ø 130 mm □ 130 x 130 mm Ø 140 mm □ 130 x 130 mm
Star 100 mm Ø 160 mm □ 160 x 160 mm Ø 170 mm □ 160 x 160 mm
Concentrisch 80/125 mm Ø 145 mm □ 145 x 145 mm Ø 145 mm □ 145 x 145 mm
Concentrisch 100/150 mm Ø 170 mm □ 170 x 170 mm Ø 170 mm □ 170 x 170 mm
4 Voor de installatie
7864610 - v.03 - 03032025 17
