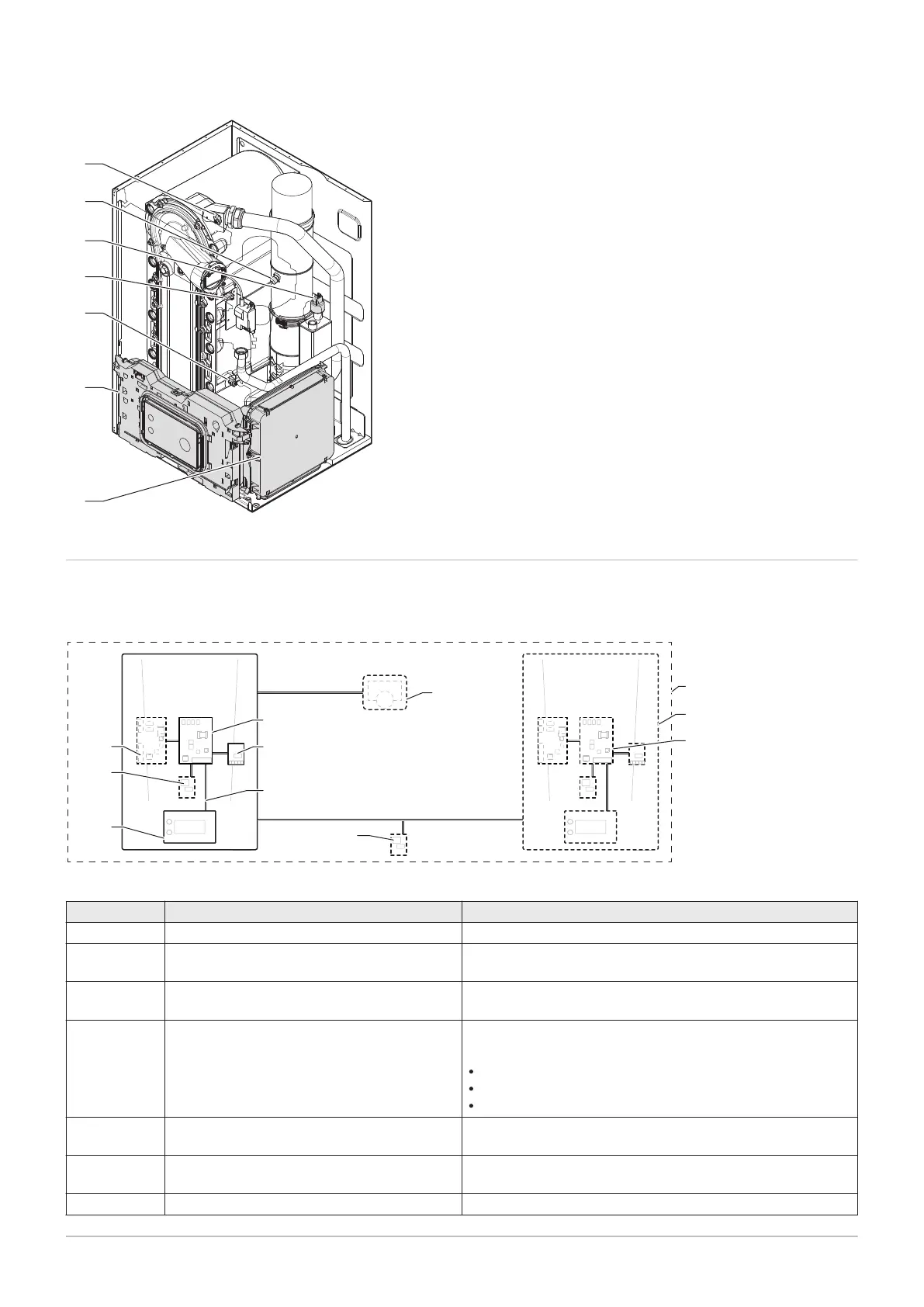

1 Aanvoertemperatuursensor
2 Rookgastemperatuursensor
3 Waterdruksensor
4 Warmtewisselaartemperatuursensor
5 Retourtemperatuursensor
6 Instrumentenbox
7 Uitbreidingsbox (optioneel)
3.3 Inleiding tot het e-Smart besturingsplatform
De verwarmingsketel Quinta is voorzien van het e-Smart besturingsplatform. Dit is een modulair systeem dat garant staat voor
compatibiliteit en verbinding tussen alle producten die gebruikmaken van hetzelfde platform.
Afb.5
Algemeen voorbeeld
AD-3001366-02
CB
CU
B
A
C
L-Bus
SCB
GTW
GTW
MK
R-Bus
S-Bus
RU
Tab.2 Componenten in het voorbeeld
Item Beschrijving Functie
CU Control Unit: Besturingseenheid De regelaar regelt alle basisfuncties van het toestel.
CB Connection Board: aansluitprintplaat De aansluitprintplaat biedt gemakkelijke toegang tot alle con
nectoren van de besturingsautomaat.
SCB Smart Control Board: Uitbreidingsprint Een uitbreidingsprint zorgt voor extra functies, zoals een inter
ne boiler of meerdere zones.
GTW Gateway: Conversieprintplaat Een gateway kan worden gemonteerd op een toestel of instal
latie voor een van de volgende zaken:
Extra (draadloze) verbinding
Serviceaansluitingen
Communicatie met andere platforms
MK Control panel: Bedieningspaneel en display Het bedieningspaneel is de gebruikersinterface van het toe
stel.
RU Room Unit: Slimme thermostaat (bijvoorbeeld
een thermostaat)
Een slimme thermostaat meet de temperatuur in een referen
tieruimte.
L-bus Local Bus: Verbinding tussen apparaten De lokale bus zorgt voor de communicatie tussen apparaten.
Afb.4 Sensoren en boxen
AD-3002809-01
1
2
3
4
5
6
7
3 Beschrijving van het product
12 7864610 - v.03 - 03032025
