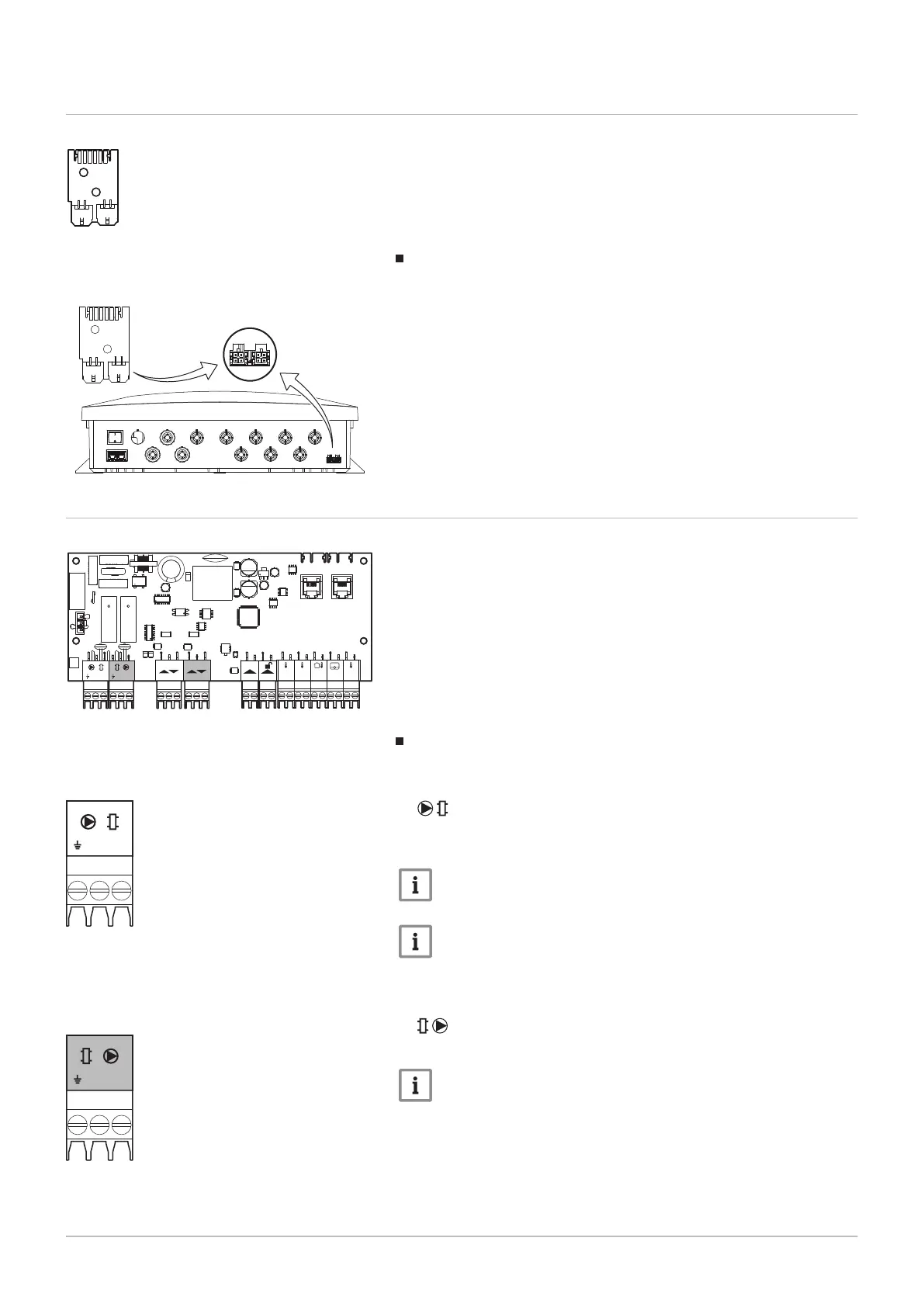

5.2.4 De aansluitprint CB-20
De CB-20-aansluitprint biedt gemakkelijke toegang tot de voeding en
externe L-busconnectoren.
De externe L-Bus-connector kan worden gebruikt om extra wanddozen
aan te sluiten.
Extra wanddozen aansluiten
Verwijder de voorgeïnstalleerde terminator op de rechter L-Bus-connector.
Sluit de rechter L-Bus-connector aan op de linker L-Bus-connector op de
extra wanddoos.
5.2.5 Algemene beschrijving van de EEC-03 besturingseenheid
De EEC-03-besturingseenheid regelt meerdere verwarmingsketels in een
cascade-installatie. Deze biedt gemakkelijke toegang tot alle cascade-
gerelateerde connectoren.
De voeding van de pompen aansluiten
De -connector kan worden gebruikt om de cascadepomp aan te
sluiten als een toestel dat is aangesloten op de EEC-03 geen eigen pomp
heeft.
Belangrijk
Het maximale opgenomen vermogen is 300 VA.
Belangrijk
De cascadepomp is niet nodig als het toestel zijn eigen pomp
heeft.
De werking van de pomp kan worden gewijzigd met parameter NP287.
De -connector kan worden gebruikt om de secundaire pomp aan te
sluiten.
Belangrijk
Het maximale opgenomen vermogen is 300 VA.
De werking van de pomp kan worden gewijzigd met parameter NP288.
Afb.12 CB-20-printplaat
AD-3001924-01
Afb.13 Externe L-Bus-connector
AD-3002206-01
Afb.14 EEC-03-printplaat
AD-3001764-01
R-Bus
Tout
T_CT_BT_A
RL+-
0-10
- ++
PWM
- ++
PWM
N L N L
Afb.15 Cascadepompconnector
AD-3001936-01
LN
Afb.16 Secundaire pompconnector
AD-3001937-01
LN
5 Installatie
14 7823351 - v.02 - 19092022
