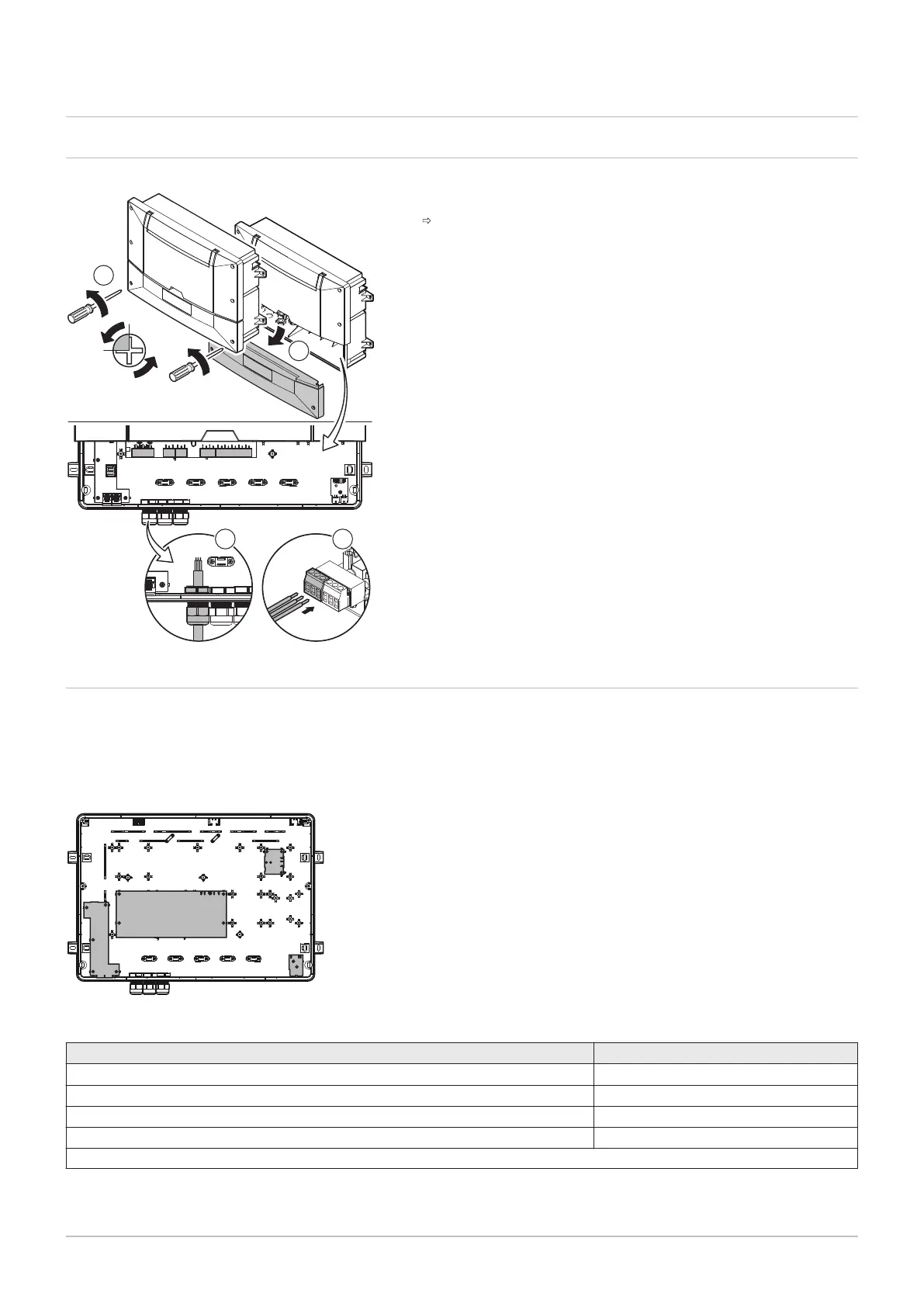

Je bekijkt pagina 12 van 60
5.2 Elektrische aansluitingen
5.2.1 Toegang tot de connectoren
1. Schroef de twee schroeven een kwart slag los.
2. Verwijder het onderste deel van de frontplaat.
De connectoren op de printplaten CB-05 en EEC-03 zijn nu
toegankelijk.
3. Voer de betreffende aansluitkabels door de kabelwartel(s) aan de
onderzijde.
4. Sluit de kabels aan op de bijbehorende connectoren.
5. Sluit de behuizing.
5.2.2 Printplaatlocaties
Deze afbeelding toont de locatie van de diverse printplaten.
Houd er rekening mee dat de meeste additionele printplaten in een extra
wanddoos moeten worden gemonteerd
Afb.8
Printplaatlocaties
AD-3001920-01
11
22
44
33
Tab.3 Printplaatlocaties
Apparaat
Locatie A
(1)
CB-05 1
EEC-03 2
BLE Smart Antenna 3
CB-05"L-Bus" 4
(1) In de MiTera.
Afb.7 Toegang tot de connectoren
AD-3001921-01
90 º
1
2
3 4
5 Installatie
12 7823351 - v.02 - 19092022
