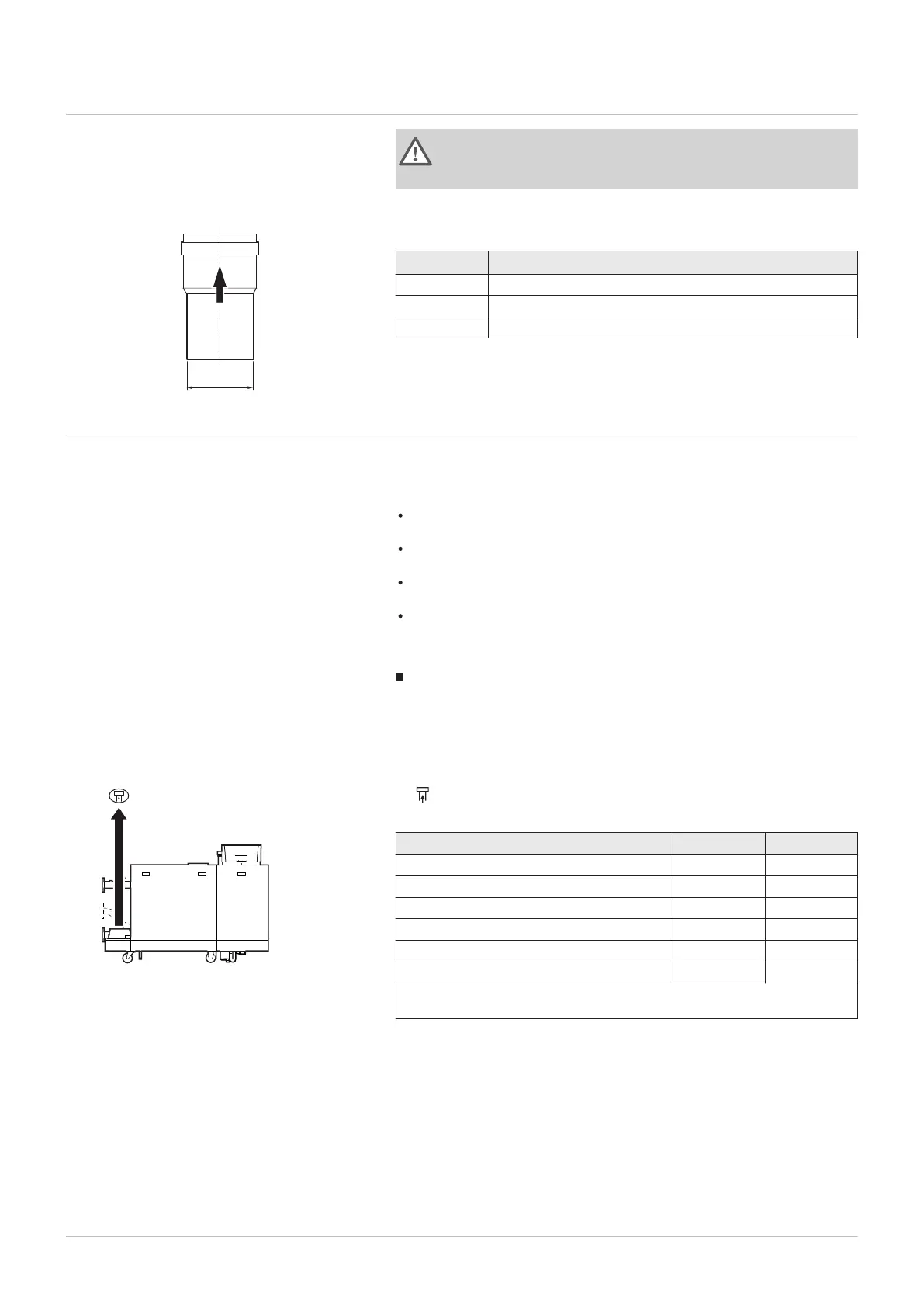

4.5.3 Afmetingen rookgasafvoerleiding
Waarschuwing
Het leidingwerk dat op de rookgasadapter wordt aangesloten,
moet voldoen aan onderstaande afmetingen.
d
1
Uitwendige afmetingen rookgasafvoerleiding
Tab.12 Afmetingen leiding
d
1
(min-max)
200 mm 199 - 201 mm
250 mm 249 - 251 mm
350 mm 349 - 351 mm
4.5.4 Lengte van de rookgasafvoer- en luchttoevoerleidingen
De maximum lengte van de rookgasafvoer- en luchttoevoerleidingen
variëren per toesteltype. Raadpleeg het relevante hoofdstuk voor de juiste
lengtes.
Als een ketel niet compatibel is met een specifiek rookgassysteem of
diameter, wordt dit aangegeven met "-" in de tabel.
Bij het gebruik van bochten moet de maximale lengte (L) verkort worden
volgens de reductietabel.
Gebruik goedgekeurde verloopstukken voor aanpassing aan een andere
diameter.
De ketel ondersteunt ook andere rookgasafvoerleidingen en diameters
dan die in de tabel staan aangegeven. Neem contact met ons op voor
meer informatie.
Open uitvoering (B
23P
)
Bij een open installatie wordt alleen de rookgasafvoer aangesloten. De
luchttoevoer wordt niet aangesloten en zuigt de verbrandingslucht direct
uit de installatieruimte aan.
L
Lengte van de rookgasafvoer tot aan de dakdoorvoer
Aansluiting rookgasafvoer
Tab.13 Maximale lengte (L)
Diameter
(1)
200 mm 250 mm
Gas 320 Ace 285
50 m
(1)
50 m
(1)
Gas 320 Ace 355
50 m
50 m
(1)
Gas 320 Ace 430 39 m
50 m
(1)
Gas 320 Ace 500
32 m
50 m
(1)
Gas 320 Ace 575
24 m
50 m
(1)
Gas 320 Ace 650 18 m 50 m
(1) Met behoud van maximale lengte kunnen er extra 5 maal 90º of 10 maal 45º
bochtstukken worden toegepast (aangegeven per keteltype en diameter).
Afb.11 Afmetingen open aansluiting
AD-3001094-01
ød
1
Afb.12 Open uitvoering Gas 320 Ace
AD-3001561-01
L =
4 Voor de installatie
7734306 - v.07 - 25042024 17
