9
Caractéristiques

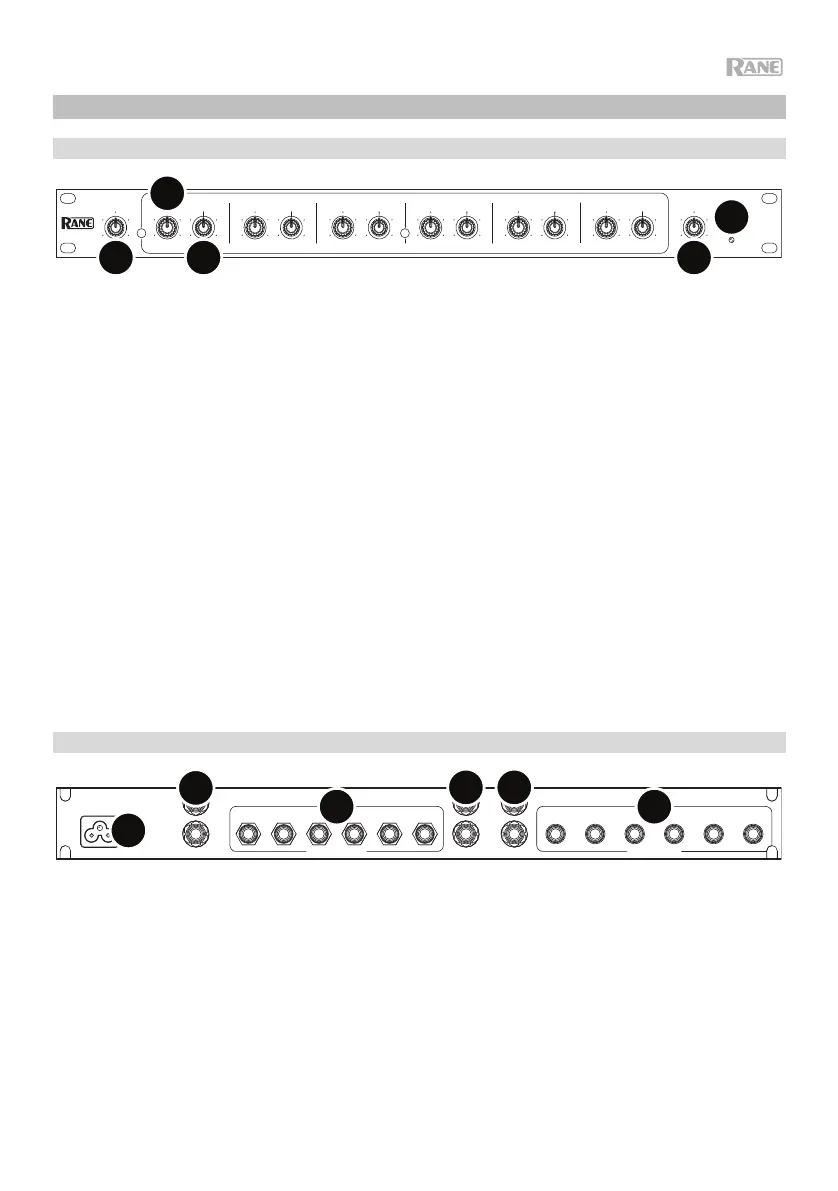

Panneau avant
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
100
2
4
8
6
1010
6
2
6
2
1010
6
2
6
2
1010
6
2
6
2
1010
6
2
6
2
1010
6
2
6
2
1010
6
2
6
2
MASTER
INPUT
234561
POWER
MASTER
OUTPUT
SM26S
SPLITTER
MIXER
LEVELLEVEL LEVEL LEVEL LEVEL LEVELMIX / PAN MIX / PAN MIX / PAN MIX / PAN LEVEL MIX / PAN LEVEL MIX / PAN
1
2
3
4
5
1. Master Input Level : Ce bouton permet de régler le gain des étages Master Input gauche et droite
avec une plage de valeurs de Off à +12 dB. En mode séparateur, ce bouton permet de régler le niveau
de toutes les sorties canaux mono en même temps (ceux qui n'ont pas d'entrée individuelle).
2. Niveau d'entrée mono : Ce bouton permet de commander le niveau du signal pour chaque canal.
Lorsque transmis par l'entrée Mono Input, chaque étage dispose d'une plage de valeurs allant de Off à
+12 dB minimum, permettant de convertir les signaux d'équipement de -10 dBV à +4 dBu. Lorsque
transmises par les entrées Master In gauche et droite, ces commandes de niveau règlent
automatiquement le gain unitaire à un réglage maximum afin de pouvoir accommoder le signal +12 dB
disponible des étages de gain des entrées gauche et droite.
3. Mix/Pan : Ce bouton possède deux fonctions :
Mix : Lorsqu'il est utilisé comme un séparateur, ce bouton permet de commander le mix du programme
des entrées Master gauche et droite pour la sortie Mono Output de chaque canal.
Pan : Lorsqu'il est utilisé comme mélangeur, ce bouton permet de commander le panoramique de
l'entrée du canal mono entre les sorties Mix Outputs gauche et droite.
4. Master Output Level : Ce bouton permet de régler le gain des étages de sortie et la quantité de
signaux des connecteurs Mix Output. Il n'affecte pas le niveau des six sorties Mono Outputs. Cela
permet d'augmenter la réserve dynamique et de réduire une surcharge en raison d'un signal excessif
combiné provenant d'une ou de plusieurs entrées. Le gain a une plage de valeurs de Off à 0
dB (unitaire). Veuillez consulter le Schéma fonctionnel dans l'Annexe.
5. Indicateur d'alimentation : Lorsque cette DEL jaune s'allume, le SM26S est prêt à être utiliser
(lorsqu'elle est éteinte, il n'est pas prêt).
Panneau arrière
SM26S
All Inputs and Outputs are Balanced: Tip = positive (+), Ring = Negative (–), Sleeve = Chassis Ground.
All audio jacks are Class 2 wiring.
LEFT
RIGHT
LEFT
RIGHT
MONO OUTPUTS MONO INPUTS
654321 654321
MIX OUTPUT
EXPAND OUT
MASTER IN
1
2
3
4
5
6
1. Master In : Les entrées Master TRS 6,35 mm symétriques transmettent les signaux aux six sorties
Mono Outputs lorsque les entrées Mono Inputs ne sont pas utilisées. Lorsqu'une des entrées Mono
Input est utilisée, le canal correspondant à cette entrée est déconnecté de ces entrées (veuillez
consulter le Schéma fonctionnel dans l'Annexe).
Pour un fonctionnement asymétrique, utilisez une fiche standard mono de 6,35 mm. Pour une utilisation
symétrique, utilisez une fiche 6,35 mm TRS (stéréo) comme indiqué ci-dessous :
• La pointe est le signal + (doit être relié à la broche 2 sur un connecteur à 3 broches).
• La bague est le signal - (doit être relié à la broche 3 sur un connecteur à 3 broches).
• Le corps doit être relié à la borne de mise à la terre du châssis.
