16
REMOTE AUDIO DEVICES & DRs
1234

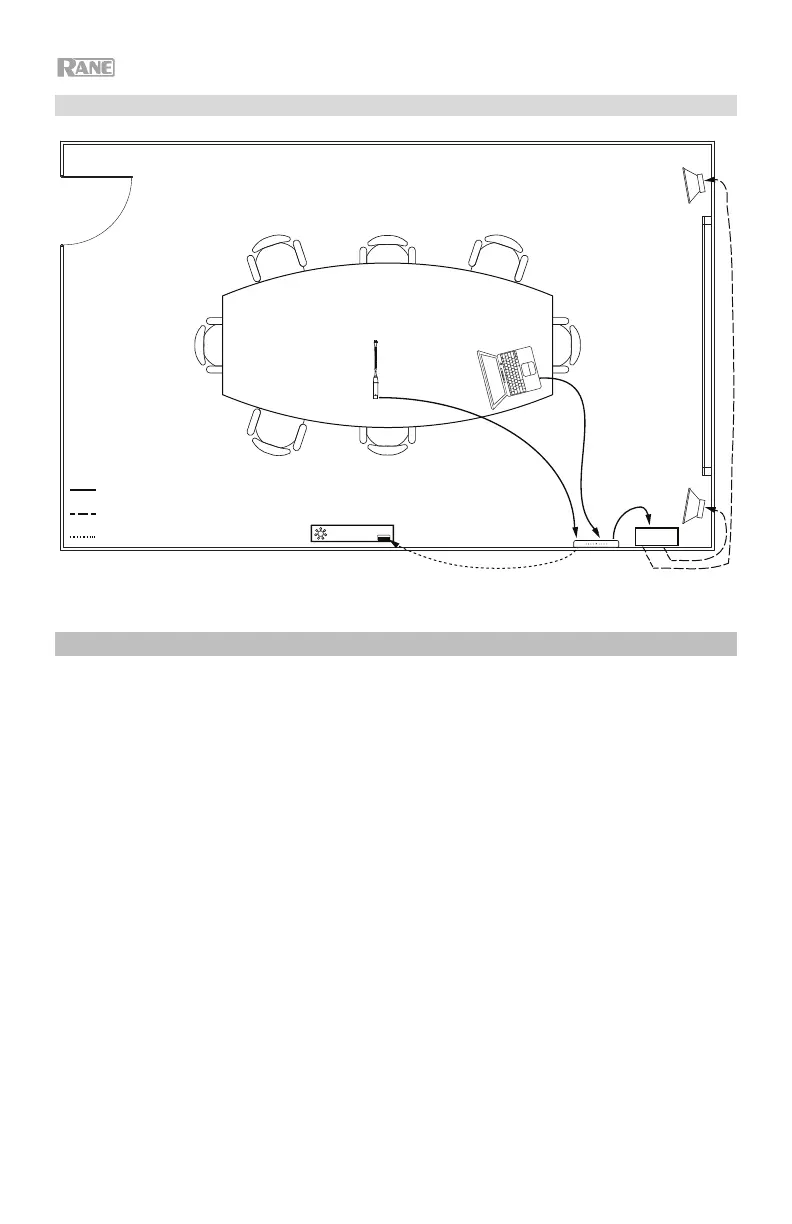

Esempio
Installazione
Per installare il RAD22 su una scatola elettrica a 2 vie:
Fase 1:
• Installare la scatola elettrica nel punto desiderato per il RAD22.
• Stendere il cavo Cat 5e o superiore schermato da un multiprocessore Rane (ad es.
Terminal 1010X, HAL3s, ecc.) all’interno della scatola da incasso.
• Una volta installata e fissata la scatola da incasso, fissare la staffa di montaggio in
metallo alla scatola servendosi delle viti in dotazione.
Fase 2:
• Effettuare la connessione RJ-45 RAD alla porta sul pannello posteriore del RAD22.
• Collegare l’altra estremità del cavo Cat 5e o superiore schermato alla porta RAD
(dispositivo audio remoto) del multiprocessore Rane per fornire alimentazione e
comunicazioni al RAD22.
• Fissare il telaio del RAD22 alla staffa di montaggio agganciando la parte superiore
del telaio stesso ai margini estesi sulla parte superiore e inferiore della staffa.
Fase 3:
• Servirsi di un cacciavite per fissare il RAD22 alla parte inferiore della staffa di
montaggio servendosi della vite in dotazione. Prestare attenzione a non stringere
eccessivamente la vite.
• Il RAD22 ora è installato!
Computer
Altoparlante
Multiprocessore
RAD22
Altoparlante
Amp
Microfono
Uscita audio Mic/Computer/RAD22
Uscita Amp agli altoparlanti
Segnale al multiprocessore
