Je bekijkt pagina 20 van 64
20
DE
L
N
PE
5
3
(a)
(b)
(d)
(c)
(e) (f) (g) (h)
20
L
N
PE
5
3
(a)
(b)
(e)
(a)
(f) (g) (h) (i)
19
Legende:
(a) = Schalter oder Taster
(b) = Netz 230 V/50 Hz
(c) = Schalterdose
Anschlussbelegung:
(d) = PE grün/gelb
(e) = N blau
(f) = L grau (Dauerphase)
(g) = schwarz (Laufrichtung 1)
(h) = braun (Laufrichtung 2)

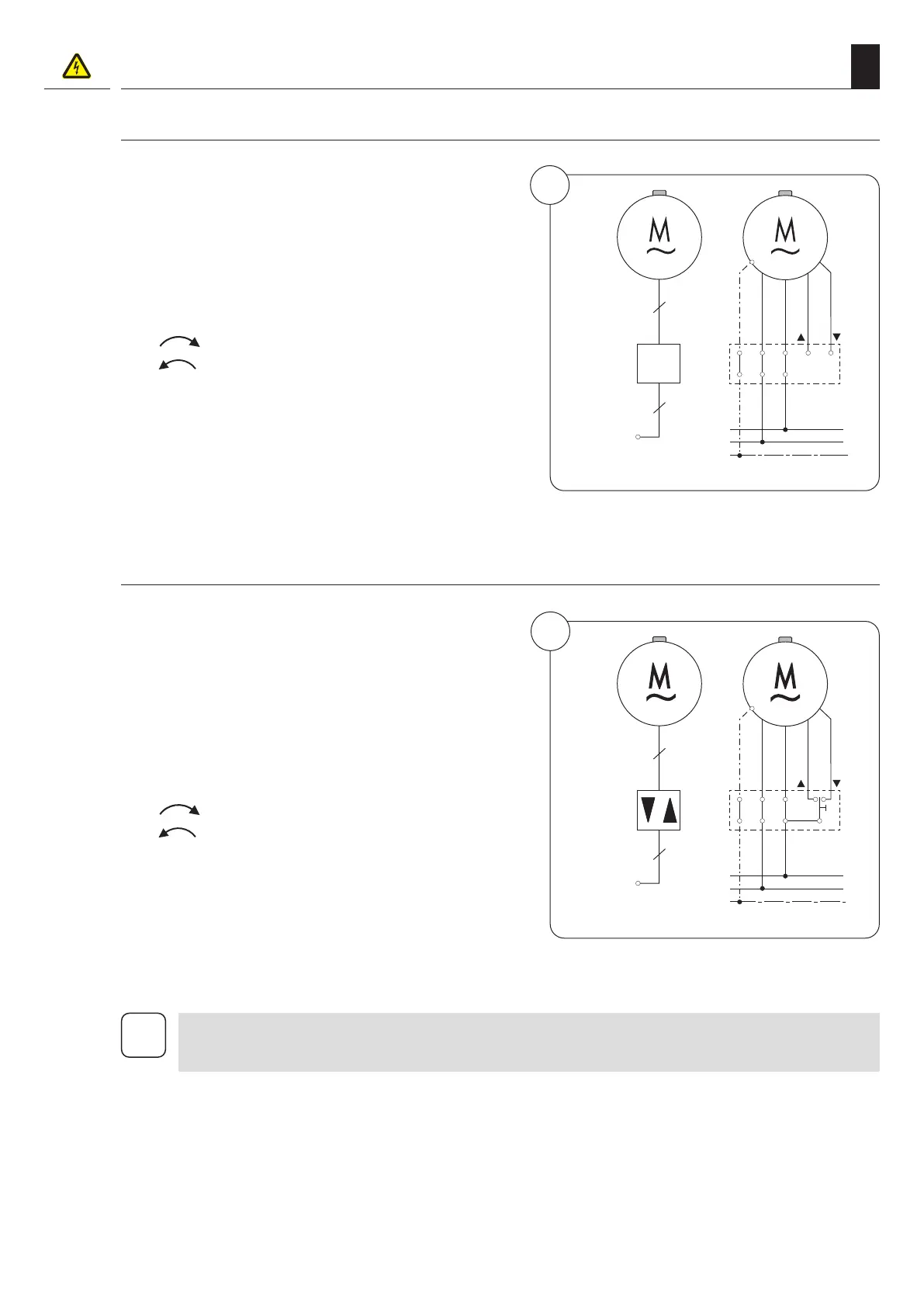

8.2.1 Steuerung des Rohrmotors per Funk
8.2 Elektrischer Anschluss des Rohrmotors
i
Bei Verwendung eines Schalters ist es empfehlenswert, nach Erreichen der Endpunkte den Motor spannungs-
frei (Schalter in Null-Stellung) zu schalten. Dadurch werden Störquellen oder Überspannungen vom Motor
ferngehalten.
Legende:
(a) = Schalterdose
(b) = Netz 230 V/50 Hz
Anschlussbelegung:
(e) = PE grün/gelb
(f) = N blau
(g) = L grau (Dauerphase)
(h) = schwarz (Laufrichtung 1) *
(i) = braun (Laufrichtung 2) *
* Die schwarze und die braune Ader (Laufrichtung 1 und 2)
werden für den Funkbetrieb nicht benötigt und daher nicht
angeschlossen.
8.2.2 Steuerung des Rohrmotors mit einem Schalter oder Taster
Beispiel: Schaltplan mit einem Taster
