(7) (12)
(12)(4)(3)
9
10
(2)
(12)
11
ACHTUNG!
Das gewaltsame Einstecken
des Rohrmotors (6) in die
Wickelwelle (12) führt zu
seiner Zerstörung.
◆ Schlagen Sie nie den Rohr-
motor (6) mit Gewalt in die
Wickelwelle (12) ein.

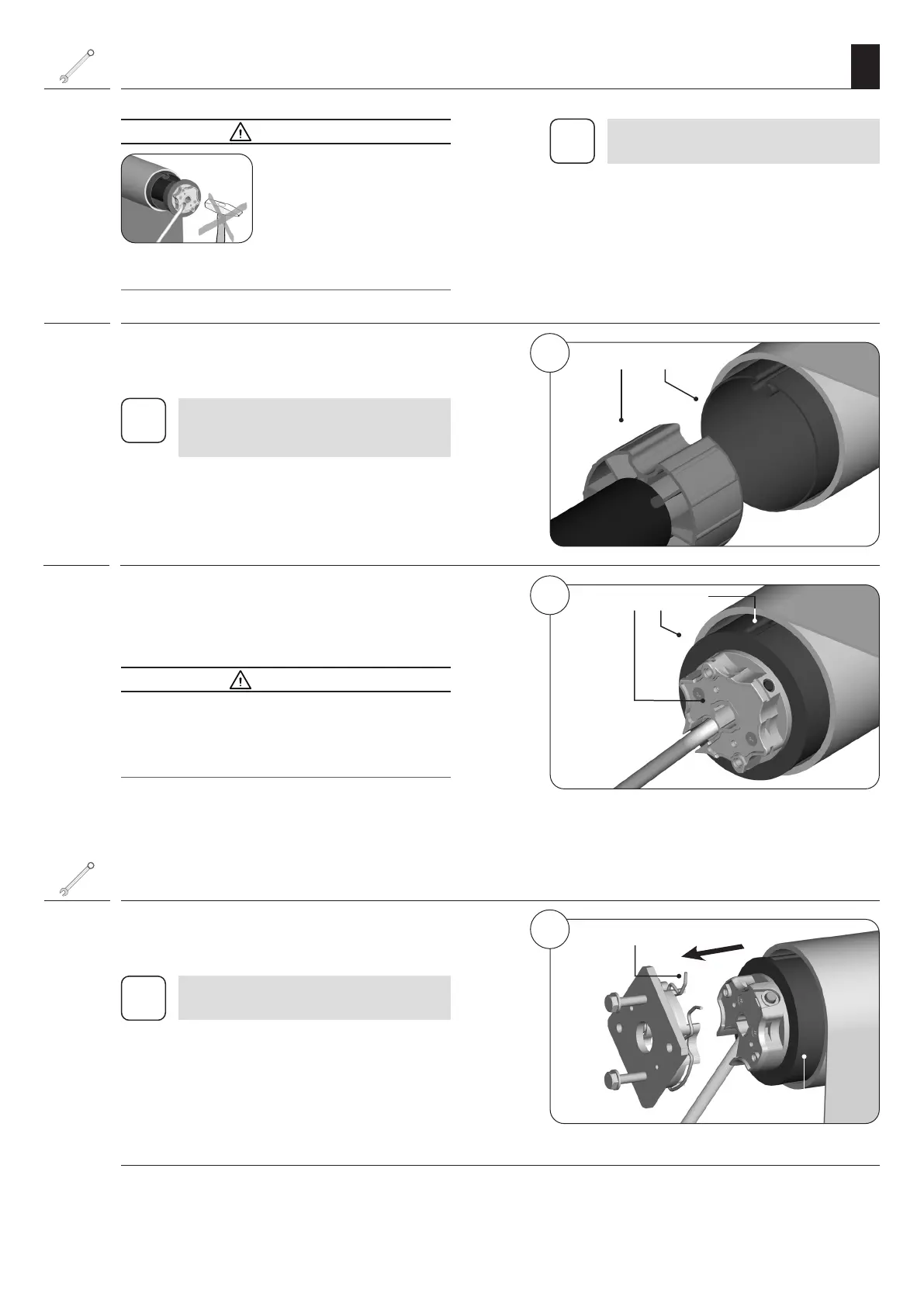

7.5 Den Rohrmotor (6) in die Wickelwelle (12) schieben
1. Schieben Sie zuerst den Mitnehmer (7) in die
Wickelwelle (12).
2. Drücken Sie danach den Rohrmotor so in die Wi-
ckelwelle (12) bis der Adapter (4) vollständig in der
Welle steckt.
ACHTUNG!
◆ Achten Sie darauf, dass der Adapter (4) während
der Montage nicht vom Magnetring (5) am
Antriebskopf (3) abrutscht. Es kommt sonst zu
Fehlfunktionen, siehe Seite 27.
i
Das Motorkabel (10) muss ohne Knick
verlegt werden.
i
Bei Wickelwellen mit innenliegender Falz
muss der Motor ausreichenden Freiraum
haben.
7.6 Den Motor in das Antriebslager (1) einsetzen
1. Drücken Sie den Antriebskopf (3) leicht in das
Clicklager (1), bis er eingerastet ist.
i
Der Rohrmotor kann in 4 Stellungen in das
Clicklager (1) eingebaut werden.
Durch Spreizen des Federrings (2) kön-
nen Sie den Motor jederzeit wieder aus
dem Clicklager (4) lösen.
7.6.1 Die Wickelwelle (12) in das Gegenlager einsetzen
Setzten Sie zum Schluss die Wickelwelle wieder in
das vorhandene Gegenlager ein.
