(11) Montageschraube

Die Schrauben müssen

bündig sein.

(11)

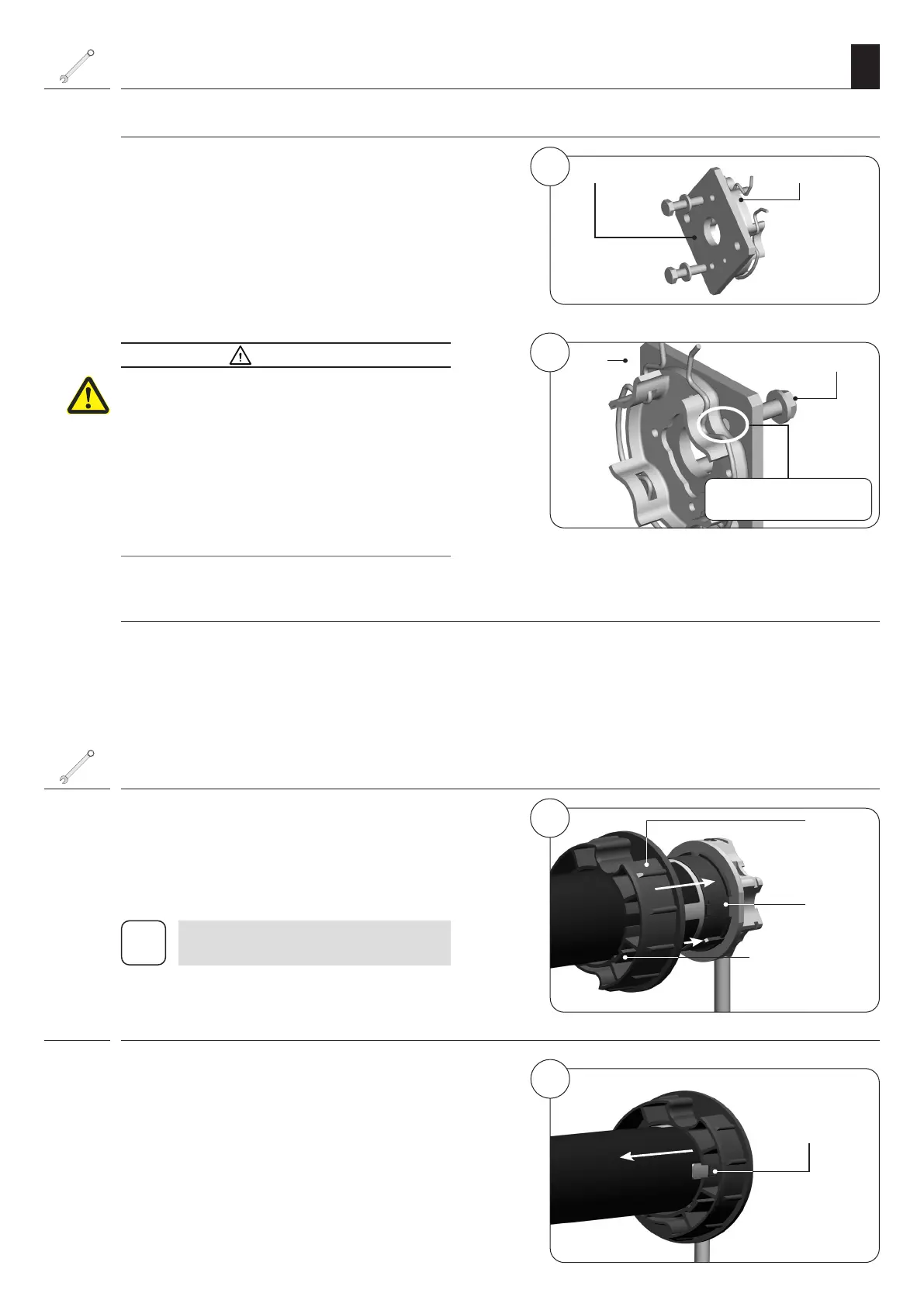

7.2 Montage/Demontage des Adapters (4)

7.1 Montieren des Antriebslagers (1)

Das Antriebslager als Clicklager

Montage des Adapters (4)

1. Schieben Sie den Adapter (4) über den Magnetring

(5) am Antriebskopf bis er einrastet. Achten Sie dabei

auf die richtige Lage der Nut im Adapter.

Demontage des Adapters (4)

1. Drücken Sie beide Haltefedern am Magnetring (5)

nach unten und ziehen Sie den Adapter (4) vom

Magnetring ab.

Im Auslieferungszustand ist der Adapter

schon ab Werk montiert.

Die Haltefeder

nach unten

drücken.

Die Nut komplett

über die Nase

schieben.

1. Schrauben Sie das Antriebslager (1) an der dafür vor-

gesehenen Montagevorrichtung der Zip-Anlage fest.

ACHTUNG!

Bei Verwendung zu langer Montageschrauben

kann das Antriebslager (1) verbogen bzw. zer-

stört werden.

◆ Die Montageschrauben müssen bündig mit der

Grundplatte (11) abschließen, sonst kann das

Antriebslager (1) verbogen und von der Grund-

platte abgedrückt werden.

◆ Das gilt besonders bei Verwendung der inneren

Montagelöcher auf der Grundplatte.

Einbau anderer Varianten von Antriebslagern

Die Montage mit anderen Lagervarianten erfolgt analog zu der vorangegangenen Beschreibung. Beachten Sie dabei

jeweils die Besonderheiten des jeweiligen Lagertyps, z. B. die Sicherung des Antriebskopf am Antriebslager mit einem

Splint.
