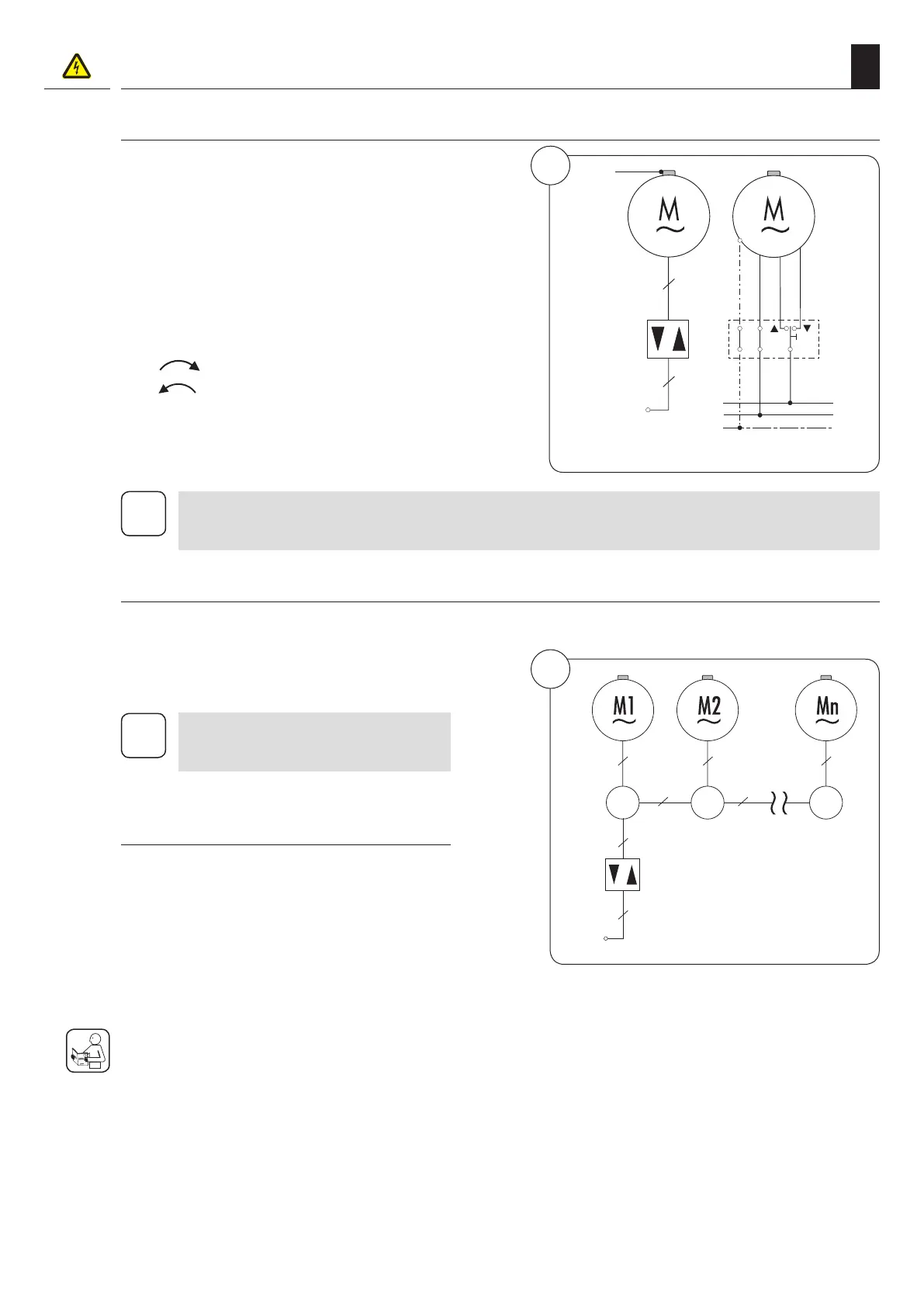

Legende

(a) = Setztaste (11)

(b) = Steuergerät (z. B. 1poliger Schalter/Taster)

(d) = Schalterdose

Anschlussbelegung

(e) = PE grün/gelb

(f) = N blau

(g) = L1 schwarz

(h) = schwarz (Laufrichtung 1)

(i) = braun (Laufrichtung 2)

* Die graue Ader ist ohne Funktion und sollte am Neutralleiter

angeschlossen werden.

8.3.1 Steuerung eines Antriebs von einer Stelle mit 1poligem Schalter / Taster

8.3.2 Parallelschaltung von mehreren Motoren

Die Parallelschaltung mehrerer RADEMACHER

Rohrmotoren ist möglich. Die Anzahl der parallel

zu schaltenden Motoren ist von der Belastbarkeit

der Schaltstelle und der Sicherung abhängig.

Im Falle der Parallelschaltung ist jedoch

keine individuelle Steuerung des einzel-

nen Motors mehr möglich.

8.3 Elektrischer Anschluss des Rohrmotors

Endpunkteinstellung von parallelgeschalteten

Rohrmotoren:

◆ RolloTube M-line im selbstlernenden Betrieb:

> Keine Endpunkteinstellung erforderlich,

s. Seite 24.

> Bei Anwendung als Markisenantrieb ist die

manuelle Einstellung des unteren Endpunktes

erforderlich, s. Seite 24.

◆ RolloTube M-line in Parallelschaltung mit

anderen Rohrmotoren:

> Die Endpunkte müssen für jeden anderen

Rohrmotor gemäß der jeweiligen Bedienungs-

anleitung eingestellt werden.

Parallelschaltung mit Jalousieschaltern oder

Jalousietastern

Mit Jalousieschaltern oder Jalousietastern von

RADEMACHER lassen sich bis zu fünf Motoren

parallel schalten.

Parallelschaltung mit RADEMACHER Steuerun-

gen (z. B. Troll Comfort)

Anzahl der jeweils parallel schaltbaren Rohrmotoren,

s. Technische Daten.

Bei Verwendung eines Schalters ist es empfehlenswert, nach Erreichen der Endpunkte den Motor spannungs-

frei (Schalter in Null-Stellung) zu schalten. Dadurch werden Störquellen oder Überspannungen vom Motor

ferngehalten.

Installationsbeispiel

Legende

(a) = Abzweigdose

(b) = Steuergerät z. B. 1poliger Schalter/ Taster
